4. Voorbereiding en gebruik
De algemene veiligheidsvoorschriften in acht nemen bij gebruik
van de apparaatuur.
Algemene informatie:
• Sluit het apparaat aan zoals weergegeven in Fig.03.
• Duw de fitting ter installatie zo ver mogelijk in de aandrijfas.
• Haal de fitting om deze te verwijderen weer uit de aandrijfas.
• Druk de trekker (2) in om het apparaat aan te zetten. De snelheid van
het apparaat wordt versneld door de druk op de hoofdschakelaar te
verhogen. Laat de hoofdschakelaar los om te stoppen.
• Voor omdraaien van de parkerschroef draaien richtingsschakelaar (3)
zijwaarts links of rechts draaien. De richting van de draaibewegingen staat
ook op de knop.
• Controleer om ongewenste rotatie te vermijden altijd de Knop Vooruit/
Achteruit (3).
• Gebruik de draairichtingschakelaar (3) alleen nadat het apparaat hele-
maal gestopt is met werken. Het veranderen van de draairichting voordat
de machine helemaal gestopt is, kan leiden tot schade aan het apparaat.
• Houd het apparaat stevig vast en plaats de punt van de bit in de schroef.
Voer voorwaartse druk uit met het apparaat zodat de bit niet van de
schroef afglijdt en zet het apparaat aan om de bediening te beginnen.
• Gebruik de juiste boorbit voor de schroef die u wilt gebruiken.
• Houd het apparaat recht op de schroef. Wanneer u de schroef langer
vastdraait dan nodig is, kan er teveel druk op de punt van de bit komen
te staat of kan deze doldraaien, beschadigen, etc. Voordat u aan een
klus begint, moet u altijd een test uitvoeren om te kijken wat de juiste
draaitijd is voor uw schroef. Wanneer u een standaard schroef vastmaakt
aan een staalplaat dan kan de juiste draaitijd zeer snel bereikt worden
(ongeveer 0,1-0,2 seconden).
• Zet zodra u het impactgeluid hoort het apparaat meteen uit. Pas de druk
bij het vastdraaien van een schroef M6 of kleiner op de hoofdschakelaar
voorzichtig aan zodat de schroef niet beschadigd wordt.
• De draaitijd voor het vastdraaien wordt beïnvloed door verschillende
factoren waaronder de volgende. Controleer na het vastdraaien het
draaimoment altijd met een momentsleutel.
• Indien de lluhctstroomdruk lager is dan 6,3 bar, wordt ook het draaimo-
ment voor bevestigen of losdraaien verminderd.
• Boorbit: Het gebruik van een verkeerde maat boorbit zal leiden tot
vermindering van het vastmaken van de schroef.
• Voor het vastdraaien van een bout: Hoewel de draaicoëffi ciënt en het
soort bout hetzelfde zijn, zal het juiste vastmaakmoment verschillen
afhankelijk van de diameter van de bout.
• Zelfs als de diameter van de bout hetzelfde is, zal het juiste vastmaakmo-
ment verschillen afhankelijk van de draaicoëffi ciënt, het soort bout en de
lengte van de bout.
• De manier waarop het apparaat vastgehouden wordt of het materiaal
waarmee gewerkt wordt zal het draaimoment beïnvloeden.
RODCRAFT PNEUMATIC TOOLS GmbH
NL
5. Onderhoud
In het algemeen moeten voor het onderhoud van het apparaat de
voorschriften van het betreffende land in acht worden genomen.
Smering Slagmechanisme
• Zorg er altijd voor dat de machine wordt losgekoppeld van de energieb-
ron (perslucht) om accidenteel functioneren te vermijden.
• Het insmeren van de motor is noodzakelijk om een correct mechanisch
functioneren te garanderen. Voordeel is een stabiel draaimoment en
krachtopbrengst en minder slijtage van het slagmechanisme.
• Vet het slagmechanisme als volgt in:
1. Gebruik alleen commercieel beschikbaar vet met MoS
2. Gebruik smeerpistool met bijpassende connector voor de smeernippel
op de behuizing van het slagmechanisme.
3. Maak smeernippel schoon voor gebruik.
• Invetfrequentie en hoeveelheid vet met specificaties MoS
het machinegebruik. De noodzaak van onderhoud kan worden opge-
merkt door een verminderd draaimoment en vermogen. Nu is het tijd om
het slagmechanisme in te vetten.
• De in Fig.03 gegeven waarde is slechts een referentiewaarde en kan
afwijken naar gelang de toepassing en klimaatomstandigheden.
Smering van de Motor
• Zorg er altijd voor dat de machine wordt losgekoppeld van de energieb-
ron (perslucht) om accidenteel functioneren te vermijden.
Het smeren van de motor is noodzakelijk om correct mechanisch
functioneren te garanderen. Voordeel is een stabiel draaimoment en
krachtopbrengst en minder slijtage van de motor.
• Vet de motor als volgt in:
1. Gebruik alleen aanvullende „luchtolie" van RODCRAFT.
2. Maak luchtinlaatnippel schoon voor gebruik.
3. Doe luchtolie (ca, 3 druppels) in de luchtinlaatnippel en bedien de
machine gedurende korte tijd.
• Volg bovengenoemde stappen voor en na het gebruik van de machine.
Dit zal de gebruiksduur van de machine verhogen.
• Handmatig ondnerhoud van de motor zoals boven beschreven kan
efficiënt worden voltooid door een commercieel beschikbare onder-
houdseenheid uit de RODCRAFT-accessoires. Installeer de onder-
houdseenheid zoals weergegeven in Fig. 03.
• Houd het gereedschap schoon en voorkom contact met agressieve
chemicaliën. Laat het apparaat niet buiten liggen.
• Onderhoud en reparatie van het apparaat alleen door technici laten
uitvoeren.
6. Verwijderen
Verwijder dit apparaat volgens de in uw land geldende voorschriften.
Als het apparaat beschadigd is of niet goed functioneert MAG HET NIET
LANGER GEBRUIKT WORDEN.
Alleen door technisch onderhoudspersoneel laten repareren.
Het apparaat alleen gebruiken voor het doel waarvoor het bedoeld
is; niet voor andere doeleinden gebruiken! Wij zijn niet verantwoor-
delijk voor letsel of schade veroorzaakt door oneigenlijk gebruik of
misbruik en/of het niet opvolgen van de veiligheidsaanwijzingen; dit
is niet gedekt door garantie.
Bezoek ons op het internet op www.rodcraft.com
Hier kunt u ook onze gebruikershandleidingen downloaden.
Neem contact op met ons dichtstbijzijnde Rodcraft-vestiging of met de
erkende dealer als u vragen hebt.
Cien jamais klient!
Rodcraft Pneumatic Tools GmbH pasak s jums, ka ieg d j ties vienu no m su izstr d jumiem, un aicina jums izlas t šo rokasgr matu.
Šeit ir visa nepieciešam inform cija par atbilstošu ieg d t s ier ces lietošanu: ir ieteicams izlas t visu rokasgr matu no v ka l dz v kam un iev rot sniegtos
nor d jumus.
L dzu, uzturiet rokasgr matu lab st vokl . Š s rokasgr matas saturs var main ties bez iepriekš ja br din juma un turpm k m saist b m, lai izmai as un
pilnveidojumus var tu veikt jau izplat t s kopij s.
Tas ir m su m r is ražot ier ces, ar kur m j s varat str d t p c iesp jas droš k un efekt v k. Vissvar g kais j su droš bas nosac jums ir j su personisk
piesardz ba un sapr t gums, apejoties ar šo ier ci vai cit m ier c m. Šajos droš bas pas kumos ietverti daži svar gi iesp jamo briesmu iemesli, bet tie nevar
atspogu ot visus iesp jamos riskus.
Bez iepriekš jas rakstiskas ražot ja at aujas k das š s rokasgr matas sada as p rkop šana vai tulkošana ir aizliegta.
-speciificaties.
2
hangt af van
2

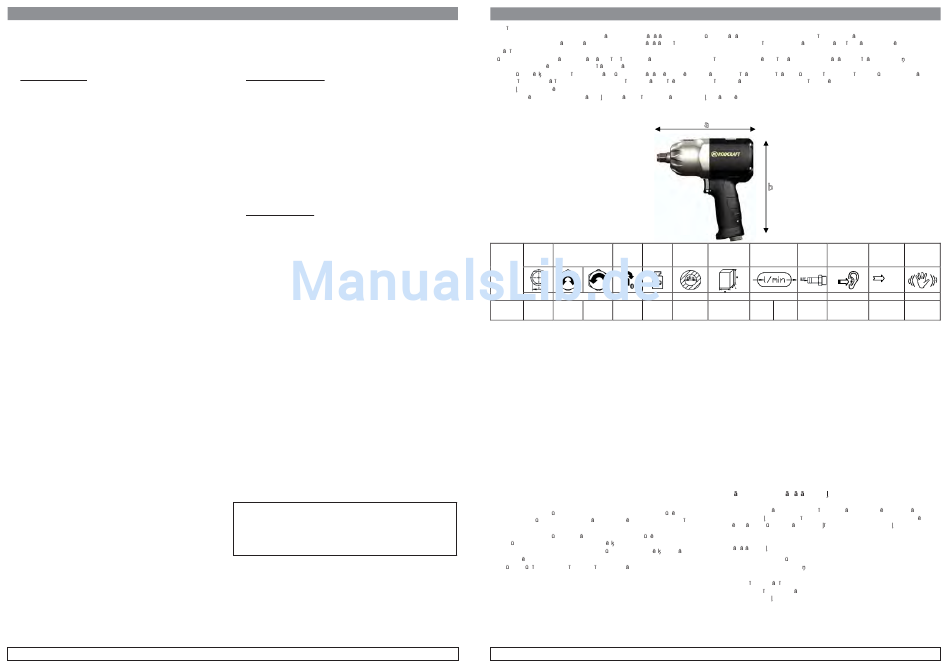

Griezes moments
Modelis Piedziņa
M
[Collas] [Nm]
RC2266 RC2277 1/2'' 900
FT: iekšējā vītne maksimālais spiediens 6,3 bāri (90 psi)
2. Pielietošana un funkcijas
• Pneimatiskais skr vgriezis ir instruments, ko lieto, lai atskr v tu vai
pievilktu skr vju savienojumus t , lai tiek atv rts vai veidots pozit vs
savienojums.
• Pneimatiskais skr vgriezis j izmanto tikai, lai atskr v tu vai pievilktu
skr vju savienojumus un ne citiem m r iem.
• Nekad neizmantojiet pneimatisko skr vgriezi citiem m r iem, k vien
paredz tajiem.
• L dzu, r p gi izlasiet ier ces droš bas inform ciju!
16
LV
a
Iekšējais Gaisa patēriņš
Izmēri
Ātrums Svars šļūtenes vidējais -
M maksi-
axbxc
Ø-diametrs pastāvīgais
mums
[min -1 ] [kg] [mm] [mm] [l/min]
1250 8200 2,0 8 194x186x70 245
3. P rbaude - Pieg d t s deta as
Atveriet paku un p rbaudiet, vai ier cei nav k di transport šanas boj jumi un
vai ir visas deta as. Pirms ier ces izmantošanas apskatot to, lai konstat tu
iesp jam s nopl des, boj jumus, va gas vai pazudušas deta as.
Pieg d t s deta as:
1x Pneimatiskais skr vgriezis RC2266
1x Mitruma regulatora paci a
1x Lietošanas instrukcija
1x Droš bas nor d jumi
1x EK Atbilst bas deklar cija
1x Rezerves da u saraksts
RODCRAFT PNEUMATIC TOOLS GmbH
b
Skaņas Skaņas
Gaisa
Vibrācijas
spiediens LpA jauda LwA
ieplūde
2
[Collas] [dB(A)] [dB(A)] [m/s 2 ]
700 1/4'' FT 84,0 91,7 5,8
RC2277
