4. Implementazione e funzionamento
Osservare le linee guida per la sicurezza quando si utilizza
l'attrezzo.
Informazioni generali:
• Collegare il dispositivo come indicato nella Fig.03.
• Per installare la bussola, premere il più possibile la bussola nell'asse
motore.
• Per rimuovere la bussola, tirare via semplicemente la bussola dall'asse
motore.
• Per avviare la macchina, tirare semplicemente il Grilletto (2). La velocità
della macchina aumenta aumentando la pressione sull'interruttore princi-
pale. Rilasciare l'interruttore principale per interrompere il funzionamento.
• Per commutare la direzione di rotazione della vite elicoidale ruotare il
commutatore di direzione (3) verso sinistra o verso destra. Le direzioni di
rotazione sono anche indicate sulla parte anteriore della Manopola.
• Controllare sempre la manopola avanti/indietro (3) per evitare rotazioni
indesiderate.
• Usare la Manopola Avanzamento/Riavvolgimento (3) solo dopo che la
macchina si è completamente fermata. Cambiare la direzione di rotazione
prima che la macchina si fermi può danneggiarla.
• Tenere fermamente la macchina e mettere la punta della bussola
dell'avvitatore nel dado. Applicare una pressione in avanti alla macchina
in modo che la bussola non scivoli via dal dado e accendere la macchina
per iniziare l'operazione.
• Usare la Bussola corretta per il dado che si vuole usare.
• Tenere la macchina puntata direttamente al dado. Se si stringe il dado
per un tempo superiore a quello necessario, il dado o la punta della
bussola possono venire sovrasollecitati, strappati, danneggiati ecc... Prima
di iniziare il lavoro, fare sempre un'operazione di prova per determinare
il tempo di avvitamento corretto per la vite. Quando si avvita un dato
standard in una piastra di acciaio, la coppia di avvitamento corretta può
essere ottenuta in un tempo estremamente corto (circa 0,1-0,2 secondi).
• Spegnere la macchina appena si sente il suono dell'impatto. Quando
si avvita un dado M6 o più piccolo, regolare attentamente la pressione
sull'interruttore principale in modo che il dado non venga danneggiato.
• La coppia di avvitamento viene infl uenzata da un'ampia varietà di fattori
inclusi i seguenti. Dopo l'avvitamento controllare sempre la coppia con
una chiave dinamometrica.
• Se la pressione dell'aria è inferiore a 6,3 bar, anche la coppia di serraggio
o di allentamento diminuisce.
• Punta del motore o punta della bussola: Se non si usa una punta del
motore o della bussola con la dimensione corretta si avrà una riduzione
della coppia di avvitamento.
• Per guidare un bullone: Anche se il coeffi ciente di coppia e la classe del
bullone sono gli stessi, la coppia di avvitamento corretta sarà diversa
secondo il diametro del bullone.
• Anche se il diametro del bullone è lo stesso, la coppia di avvitamento cor-
retta sarà diversa secondo il coeffi ciente di coppia, la classe del bullone e
la lunghezza del bullone.
• La maniera di tenere la macchina o la posizione del materiale da avvitare
infl uenzerà la coppia.
RODCRAFT PNEUMATIC TOOLS GmbH
IT

5. Manutenzione

Per la manutenzione del dispositivo, si prega di rispettare le norme
ambientali locali.
Lubrifi cazione del meccanismo di innesto
• Assicurarsi che la macchina non sia collegata all'alimentazione (aria
compressa) per evitare qualsiasi funzionamento accidentale.
• La lubrificazione del meccanismo di innesto è necessaria per garantire il
corretto funzionamento della macchina. Ciò garantirà una coppia stabile
e una potenza utile come anche una minore usura e una maggiore
resistenza alla rottura del meccanismo di innesto.
• Lubrificare il meccanismo di innesto come indicato qui sotto:
1. Utilizzare solo lubrificanti disponibili in commercio con MoS
2. Utilizzare un ingrassatore a siringa con un connettore adeguato al
raccordo filettato sulla scatola del meccanismo di innesto.
3. Prima dell'uso, pulire il raccordo filettato
• La frequenza di lubrificazione e il dosaggio di lubrificante con MoS
dono dall'uso della macchina. In via generale, la necessità di procedere
con interventi di manutenzione è indicata dalla riduzione di coppia e di
potenza. Ora è proprio il momento di lubrificare il meccanismo di innesto.
• Il valore indicato nella Fig.03 è solo un valore di riferimento e può variare
a seconda delle condizioni climatiche e di applicazione.
Lubrifi cazione motore
• Assicurarsi che la macchina non sia collegata all'alimentazione (aria
compressa) per evitare qualsiasi funzionamento accidentale.
La lubrificazione del motore è necessaria per garantire un corretto fun-
zionamento meccanico. Ciò garantirà una coppia stabile e una potenza
utile come anche una minore usura e una maggiore resistenza alla rottura
del motore.
• Lubrificare il motore come indicato qui sotto:
1. Utilizzare solo la miscela aria lubrificante per accessori RODCRAFT
2. Prima dell'uso, pulire il raccordo immissione aria
3. Versare la miscela aria lubrificante (circa 3 gocce) nel raccordo immis-
sione aria e far funzionare brevemente la macchina.
• Prima e dopo l'uso, procedere come sopra riportato. Ciò consentirà di
aumentare la durata di servizio della macchina.
• La manutenzione manuale del motore, come sopra indicato, può essere
efficacemente affiancata da un'unità di manutenzione disponibile in
commercio presso i rivenditori di ricambi RODCRAFT. Installare l'unità di
manutenzione come indicato nella Fig.03.
• Mantenere l'attrezzo pulito e lontano da sostanze chimiche aggressive.
Non lasciare l'attrezzo all'aperto.
• Manutenzione e riparazioni dell'attrezzo devono essere effettuate
soltanto da tecnici addetti alla manutenzione.
6. Smaltimento
Smaltire l'attrezzo secondo la normativa in vigore nel proprio Paese.
Tutti i dispositivi danneggiati, usurati o che presentano anomalie NON
DEVONO PIÙ ESSERE UTILIZZATI.
Le riparazioni devono essere effettuate soltanto da tecnici addetti
alla manutenzione.
Utilizzare l'attrezzo soltanto per l'uso previsto, tutti gli altri usi sono
esplicitamente esclusi. Non ci si assume alcuna responsabilità per
lesioni e danni conseguenti a uso improprio e abuso e/o non rispetto
delle norme di sicurezza. In questo caso, la garanzia viene invalidata.
Per maggiori informazioni sui nostri prodotti, consultare il sito www.
rodcraft.com
Qui è inoltre possibile scaricare i nostri manuali.
In caso di domande, contattare il reparto oppure il rivenditore autorizzato
Rodcraft più vicino.
Hea klient!
Rodcraft Pneumatic Tools GmbH tänab teid ühe meie toote ostmise eest ja kutsub teid lugema seda kasutusjuhendit.
Selles sisaldub kogu vajalik teave ostetud seadme õigesti kasutamiseks: soovitav on lugeda seda kaanest kaaneni ja tutvuda viidetega.
Palun hoidke kasutusjuhend heas korras. Selle kasutusjuhendi sisu võib muutuda ilma ette hoiatamata ja ilma kohustusteta, lisada muudatused ja pa-
rendused juba levitatud koopiatele.
Meie eesmärgiks on valmistada tooteid, millega te saate töötada nii ohutult ja efektiivselt, kui võimalik. Kõige olulisem teie ohutuse tagamiseks on tähelepa-
nelikkus ja hindamisoskus selle toote ja teiste tööriistade kasutamisel. Need ohutusabinõud sisaldavad vaid mõningaid olulisi ohuallikaid ega saa hõlmata
kõiki võimalikke ohte.
Tootja kirjaliku loata on selle kasutusjuhendi mistahes osa kopeerimine või tõlkimine keelatud.
2
2 dipen-
Pingutusmoment
Mudel Ajam
M M max
[Toll] [Nm]
RC2277
RC2266 1/2'' 900 1250
SK: sisekeere maksimaalne surve 6,3 baari (90 psi)
2. Rakendamine ja funktsioon
• Löökvõti on tööriist, mis on mõeldud kruviühenduste avamiseks ja kinni-
tamiseks nii, et sidemega liide avatakse ja liidetakse kokku.
• Löökvõtit on mõeldud ainult kruviühenduste avamiseks ja kinnitamiseks
ja ei seda ei ole lubatud kasutada ühelgi muul viisil.
• Ärge kasutage löökvõtit millekski muuks, kui sellele ettenähtud eesmärgil.
• Lugege hoolikalt toote ohutusteavet!
14
ET
a

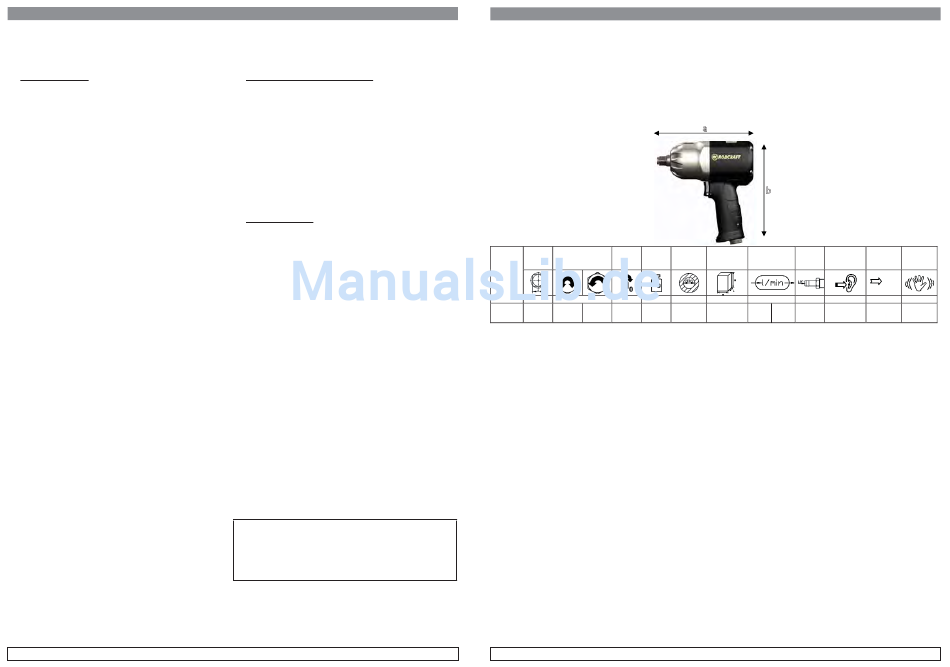

b
Vooliku
Mõõtmed
Kiirus Kaal sisediameeter Õhutarve – püsiv
axbxc
Ø
[min -1 ] [kg] [mm] [mm] [l/min]
8200 2,0 8 194x186x70 245 700
3. Ülevaatus - tarnekomplekt
Avage pakend ja kontrollige ega seade ei ole saanud transportimisel viga
ja kas kõik saatedokumentides loetletud osad on käepärast. Enne seadme
kasutamist kontrollige visuaalselt ega seade ei leki, ei ole vigastatud ja sellel
ei ole lahtisi või kadunud osi.
Tarnekomplekt:
1x Õhukuivatuspakk
RC2277
1x Löökvõti RC2266
1x kasutusjuhend
1x ohutusjuhised
1x EÜ vastavusdeklaratsioon
1x varuosade nimekiri
RODCRAFT PNEUMATIC TOOLS GmbH
Õhu
Helirõhk LpA Helirõhk LwA Vibratsioon
sissevõtt
2
[Toll] [dB(A)] [dB(A)] [m/s 2 ]
1/4'' SK 84,0 91,7 5,8
