4. Implementación y uso
Las normas de seguridad deben obedecerse cuando trabaje con el
equipo.
Información general:
• Conecte el dispositivo como se indica en la Fig.03.
• Para instalar la broca, presiónela en el eje rotatorio hasta el fondo.
• Para sacar la broca, tire de ella para sacarla del eje.
• Para activar el aparato, presione el gatillo (2). La velocidad del aparato
aumenta incrementando la presión del interruptor principal. Suelte el
interruptor principal para detenerlo.
• Para invertir la dirección de atornillado gire el interruptor rotatorio de
dirección (3) lateralmente a izquierda o derecha. La dirección de rotación
también se muestra en el mando.
• Compruebe siempre el mando de avance/retroceso (3) para evitar una
rotación no deseada.
• Use el mando de avance/retroceso (3) cuando el aparato se detenga por
completo. Cambiar la dirección de rotación antes de que el aparato se
detenga puede dañar el aparato.
• Aguante el aparato con fi rmeza y ponga la punta de la toma en la rosca.
Aplique presión hacia delante sobre el aparato para evitar que la toma
patine de la rosca, y encienda el aparato para comenzar el uso.
• Use la toma de impacto adecuada para la rosca que quiera usar.
• Aguante el aparato apuntando directamente a la rosca. Si aprieta la
rosca más tiempo del necesario, puede tensar en exceso, limar, dañar,
etc. la rosca o la punta del atornillador. Antes de comenzar a trabajar,
realice una operación de prueba para determinar el tiempo de apretado
adecuado para el tornillo. Cuando atornille una rosca estándar sobre una
plancha de acero, el par adecuado puede obtenerse muy rápidamente
(aprox. 0,1-0,2 segundos).
• Apague la máquina en cuanto escuche el sonido del impacto. Cuando
apriete roscas M6 o más pequeñas, ajuste cuidadosamente la presión
sobre el gatillo para evitar dañar la rosca.
• El par de tensión se ve afectado por múltiples factores, incluyendo los
siguientes. Tras apretar, compruebe la tensión con una llave.
• Si la presión del aire es inferior a 6,3 bar, también se reducirá el par de
fi jación o afl ojado.
• Broca de motor o toma de broca: No usar el tamaño correcto de broca
motora o de toma provocará una reducción del par de tensión.
• Para atornillar un perno: Aunque el cociente del par y la clase de perno
sean iguales, el par de tensión correcto variará según el diámetro del
perno.
• Aunque el diámetro del perno sea idéntico, el par de tensión adecuado
variará según el cociente de par, la clase de perno y la longitud del
mismo.
• La forma de aguantar el aparato o el material de la posición de atornilla-
do afectará al par.
RODCRAFT PNEUMATIC TOOLS GmbH
ES

5. Mantenimiento

Normalmente deben seguirse las normativas medioambientales del
país correspondiente para el mantenimiento del dispositivo.
Lubricación del mecanismo de impacto
• Asegúrese de que la máquina esté desconectada de la fuente de energía
(aire comprimido) para evitar su activación accidental.
• Es necesario engrasar el mecanismo de impacto para garantizar un cor-
recto funcionamiento mecánico. La ventaja es un par y potencia de salida
estables, así como un menor desgaste del mecanismo de impacto.
• Engrase el mecanismo de impacto del modo siguiente:
1. Use exclusivamente grasa comercial con especificaciones MoS
2. Use la pistola de grasa con el conector correspondiente para la boquilla
de engrasado en el chasis del mecanismo de impacto.
3. Limpie la boquilla de engrasado antes del uso
• La frecuencia de engrasado y la cantidad de grasa con las especificaciones
MoS dependen del uso de la máquina. Normalmente la necesidad de
2
mantenimiento puede detectarse por la reducción de par y de potencia.
En este momento es adecuado engrasar el mecanismo de impacto.
• El valor mostrado en la Fig.03 es solamente un valor de referencia y
puede variar según la aplicación y las condiciones climáticas.
Lubricación del motor
• Asegúrese de que la máquina esté desconectada de la fuente de energía
(aire comprimido) para evitar su activación accidental.
Es necesario engrasar el motor para garantizar un correcto funcionamien-
to mecánico. La ventaja es un par y potencia de salida estables, así como
un menor desgaste del motor.
• Engrase el motor del modo siguiente:
1. Use exclusivamente aceite para aire de accesorios RODCRAFT
2. Limpie la boquilla de admisión de aire antes del uso
3. Llene con aceite para aire (aprox. 3 gotas) la boquilla de admisión de
aire y use brevemente la máquina.
• Siga los pasos mencionados anteriormente antes y después de usar la
máquina. Aumentará la vida útil de la máquina.
• El mantenimiento manual del motor descrito anteriormente puede com-
plementarse eficazmente con una unidad de mantenimiento comercial
de los accesorios RODCRAFT. Instale la unidad de mantenimiento como
se indica en la Fig.03.
• Mantenga la herramienta limpia y alejada de químicos agresivos. No deje
la herramienta en el exterior.
• El mantenimiento y la reparación del equipo sólo pueden ser realiz-
ados por personal técnico de mantenimiento.
6. Eliminación
La eliminación de este equipo debe seguir las leyes del país correspon-
diente.
Cualquier dispositivo dañado, excesivamente desgastado o que tenga un
funcionamiento inadecuado debe SER ANULADO.
La reparación sólo puede ser realizada por personal técnico de
mantenimiento.
Use el equipo solamente para su fi nalidad según se ha descrito
anterioresmente. Cualquier otro uso queda explícitamente excluído.
No aceptamos responsabilidad alguna por heridas y daños debidos a
un uso inadecuado, mal uso y/o no cumplimento de las precauciones
de seguridad: esto no queda incluido en la garantía.
Visite nuestro sitio de Internet en www.rodcraft.com
Aquí también podrá descargar nuestros manuales.
Si tiene más consultas, contacte con su sucursal de Rodcraft más cercana o
con un representante autorizado.
De÷erli müúterimiz !
Rodcraft Pneumatic Tools GmbH olarak ürünümüzü satÕn aldÕ÷ÕnÕz için teúekkür eder, bu kullanÕm klavuzunu okumanÕzÕ rica ederiz.
SatÕn aldÕ÷ÕnÕz gereci uygun bir úekilde kullanmanÕz için gereken tüm bilgiyi burada bulacaksÕnÕz: kapaktan kapa÷a herúeyi okumanÕzÕ ve örneklere bakmanÕzÕ
öneririz.
KullanÕm klavuzunuzu lütfen iyi koruyunuz. Klavuzun içeri÷i önceden bildirilmeksizin ve hiçbir yükümlülük alÕnmaksÕzÕn de÷iútirilebilir, de÷iúiklik ve geliútirmeleri
elinizdeki suretin aralarÕna ekleyebilirsiniz.
AmacÕmÕz, sizlere olabildi÷ince güvenli ve verimli çalÕúabilece÷iniz ürünler imal etmektir. Güvenli÷iniz açÕsÕndan en önemli husus, bu ve baúka gereçlerin
kullanÕmÕ sÕrasÕndaki kendi dikkat ve sa÷duyunuzdur. Buradaki güvenlik önlemleri önemli tehlike kaynaklarÕndan bazÕlarÕnÕ içermektedir, ancak tüm olasÕ riskleri
kapsamaz.
Önceden imalatçÕnÕn izni alÕnmaksÕzÕn bu klavuzun herhangi bir bölümünün kopyalanmasÕ veya baúka bir dile çevirilmesi yasaktÕr.
2

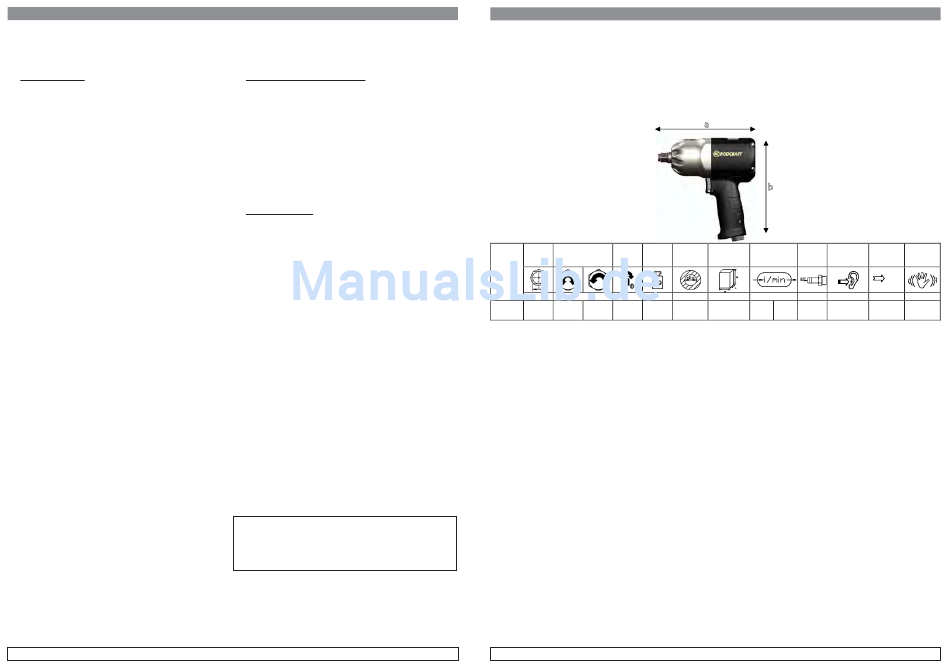

Tork
Model Sürücü
M M max
[inç] [Nm]
RC2277 RC2266 1/2'' 900 1250
FT: dişi diş azami basınç 6.3 bar (90 psi)
2. Uygulama ve øúlev
• Darbeli anahtar, bir pozitif ba÷lantÕnÕn açÕlmasÕ veya birleútirilmesi için vida
ba÷lantÕlarÕnÕn gevúetilmesi veya sÕkÕlmasÕnda kullanÕlan bir alettir.
• Darbeli anahtar, sadece vidalÕ ba÷lantÕlarÕn gevúetilmesi veya sÕkÕlmasÕnda
kullanÕlmalÕ ve baúka amaçlarla kullanÕlmamalÕdÕr.
• Darbeli anahtarÕ amacÕ dÕúÕnda asla kullanmayÕnÕz.
• Lütfen ürün güvenlik bilgilerini dikkatlice okuyunuz!
12
TR
a
b
Ortalama
İç Hortum Boyutlar
Hız Ağırlık hava tüketimi-
Ø-Çapı axbxc
sürekli
[dak -1 ] [kg] [mm] [mm] [l/min]
8200 2.0 8 194x186x70 245 700
3. Muayene – Sevkiyat KapsamÕ
Paketi açÕnÕz ve cihazda taúÕma hasarÕ olup olmadÕ÷ÕnÕ, taúÕma evraklarÕnda
belirtilen tüm parçalarÕn mevcut olup olmadÕklarÕnÕ kontrol ediniz. Aleti
kullanmadan önce herhangi bir akma, hasar, gevúek veya eksik parça olup
olmadÕ÷ÕnÕ gözle kontrol ediniz.
Sevkiyat kapsamÕ:
RC2277
1x RC2266 darbeli anahtar
1x Nem alÕcÕ paket
1x øúletim Klavuzu
1x Güvenlik TalimatlarÕ
1x AB Uygunluk BeyanÕ
1x Yedek parça listesi
RODCRAFT PNEUMATIC TOOLS GmbH
Titreşim
Hava girişi Ses basıncı LpA Ses gücü LwA
2
[inç] [dB(A)] [dB(A)] [m/s 2 ]
1/4'' FT 84.0 91.7 5.8
