Genelec 8020C Betriebsanleitung Seite 21

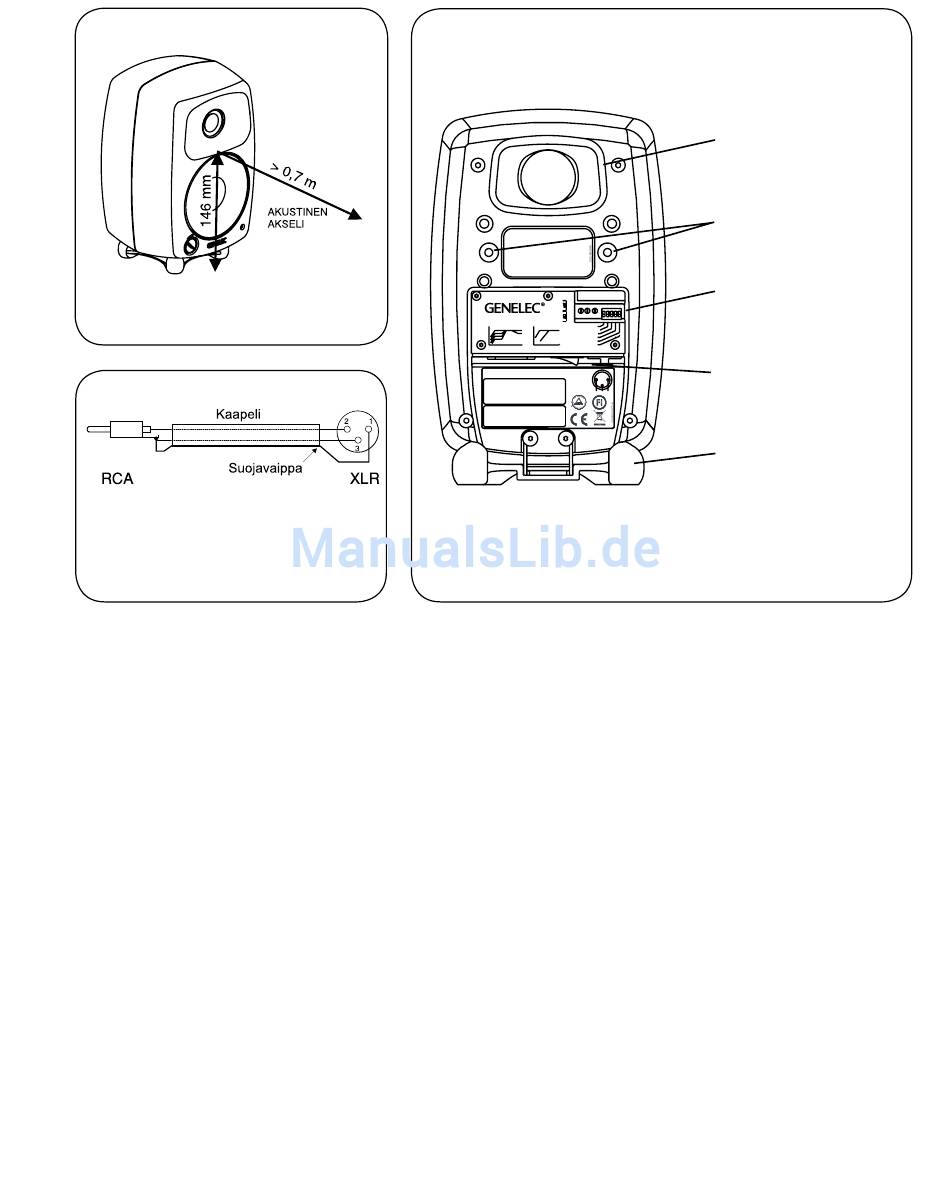

Kuva 1: Kaiuttimen akustisen akselin
sijainti.
Kuva 2: Balansoimattomaan RCA-
liittimeen liitettäessä tarvittavan väli-
kaapelin kytkentä.
Automaattinen virrankytkentä
(ISS Autostart)
TM
Kaiuttimessa on signaalin tunnistava automaattinen
virrankytkentä, joka kytkee sen toimintaan heti kun
kaiuttimeen tulee äänisignaali. Vastaavasti kaiutin
menee automaattisesti valmiustilaan, kun signaalin
päättymisestä on kulunut noin tunti. Valmiustilassa
kaiuttimien tehonkulutus on alle 0,5 W.
Automaattisessa käynnistymisessä on pieni vii-
ve. Jos tämä ei ole hyväksyttävää, automaattinen
virrankytkentä voidaan poistaa toiminnasta kään-
tämällä "ISS DISABLE"-kytkin kaiuttimen takapa-
neelissa asentoon "ON." Tällöin kaiutin käynnistyy
ja sammuu ainoastaan virtakytkintä käyttäen.
WARNING: ELECTRIC SHOCK HAZARD. DO NOT OPEN. DO
NOT SUBJECT TO WATER OR MOISTURE. NO USER SERVICEABLE
PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
USE EARTHED MAINS CONNECTION ONLY.
AVERTISSEMENT: RISQUE DE CHOC ÉLECTRIQUE. NE PAS
OUVRIR. NE PAS EXPOSER À L'EAU OU L'HUMIDITÉ. AUCUN
COMPOSANT À L'INTÉRIEUR REMPLAÇABLE PAR
L'UTILISATEUR. ADRESSER TOUTE RÉPARATION À UN
PERSONNEL QUALIFIÉ. CET APPAREIL DOIT ÊTRE
RACCORDÉ À LA TERRE.
LAITE ON LIITETTÄVÄ SUOJAMAADOITUSKOSKETTIMILLA VARUS-
TETTUUN PISTORASIAAN. APPARATET MÅ TILKOPLES JORDET
STIKKONTAKT. APPARATEN SKALL ANSLUTAS TILL JORDAT UTTAG.
ON
OFF
BASS AND TREBLE TILT BASS ROLL-OFF
dB dB ISS DISABLE
ALL OFF ALL OFF
0 0 TREBLE TILT -2dB
4 2
-2
BASS ROLL-OFF
5
-4
BASS TILT -2 dB
4+5 -6 3
-6
BASS TILT -4 dB
BASS TILT -6 dB
65 2k 5k 20k 65 85 500 Hz
MAINS INPUT ON OFF
50 / 60 Hz 50 W 230 V~
IN
2 1
8020C BI-AMPLIFIED 3
MONITORING SYSTEM
-
+ GND
MAGNETICALLY SHIELDED
MADE IN FINLAND www.genelec.com
SERIAL NUMBER
Kuva 3: 8020C:n takapaneeli.
Herkkyyden säätö
Kaiuttimen ottoliitännän herkkyys (äänenvoimak-
kuus) voidaan säätää sopivaksi etuseinän oikeassa
alakulmassa olevalla voimakkuussäätimellä.
Taajuusvastesäätöjen käyttö
Kaiuttimen taajuusvastetta voidaan muokata kuun-
telutilan akustisista ominaisuuksista ja kaiuttimien
sijoituksesta johtuvien toistovirheiden kompensoi-
miseksi. Säätö tehdään kaiuttimen takapaneelissa
olevien "treble tilt"–, "bass tilt"– ja "bass roll–off"–
kytkimien avulla. Kaikki säädöt on asetettu teh-
taalla asentoon "OFF", mikä antaa tasaisen taa-
juusvasteen kaiuttomassa tilassa. Säätöjen vaiku-
tus toistovasteeseen on esitetty kuvassa 4.
Suosittelemme akustisen mittausjärjestelmän
REFLEKSIPUTKI
MUTTERIKIERTEET
OMNIMOUNT-
RIPUSTUSTELINEILLE
TAAJUUSVASTESÄÄTIMET
LIITINPANEELI
JA VIRTAKYTKIN
Iso-Pod™
PÖYTÄJALUSTA
Suomi 21
