UWS 75 RD
Kattokiinnityksessä laite on asennettava vaakasuo-
raan.
Verkkoliitäntärasiaa käytettäessä sen on sijaittava
asennuksen jälkeen helppopääsyisessä paikassa.
Asennus puuseiniin on sallittua.
Laiteen lämpösäteilyn vaikutuksesta voi pinta, johon
laite asennetaan, tummentua ajan mittaan.

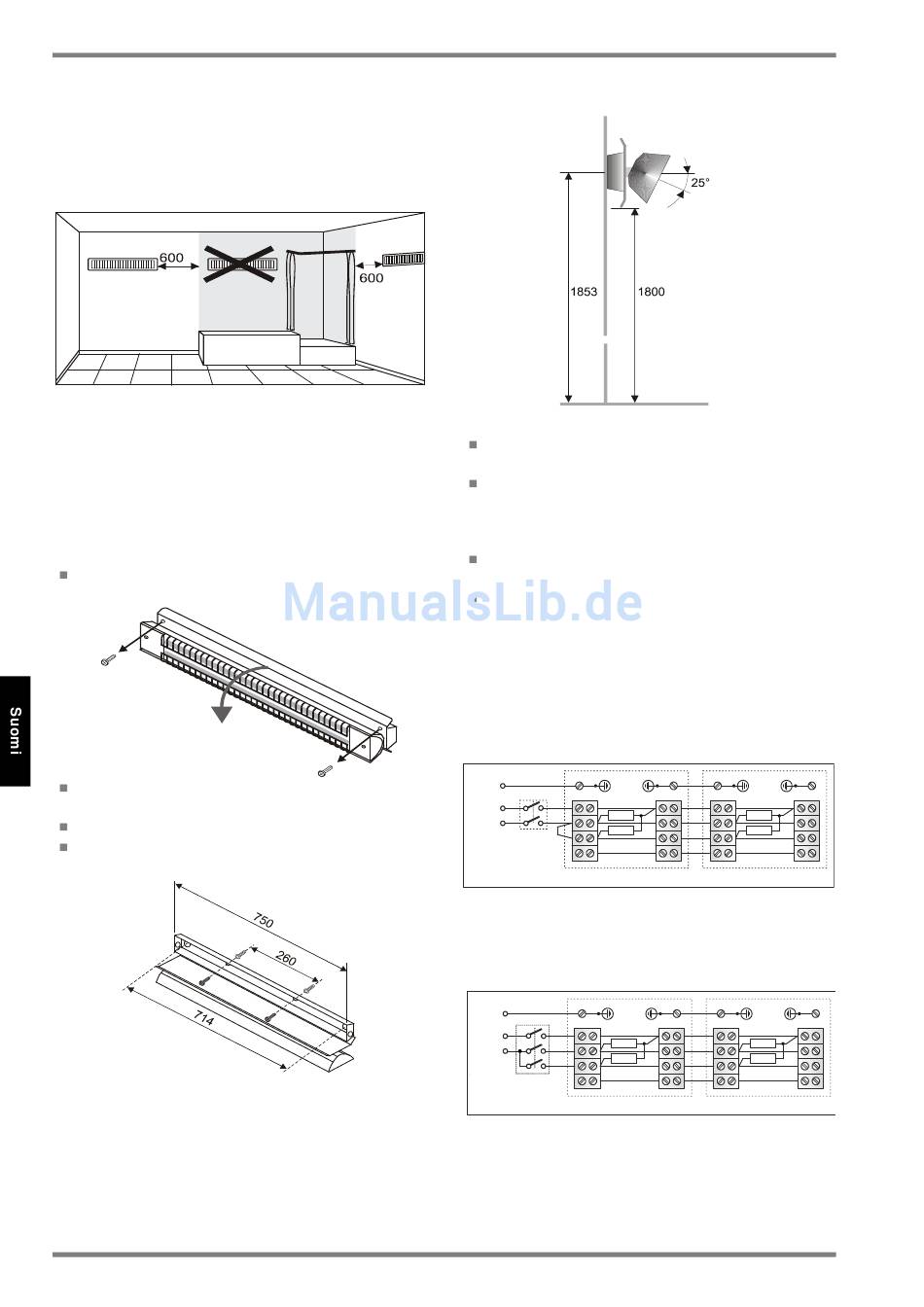

2. Asennus
Poista lämmityselementtien kuljetusvarmistukset.
Määrättyä 1,8 metrin vähimmäisasennuskorkeutta var-
ten on seinäpidikkeen porareiät porattava 1,85 metrin
korkeuteen.
Säädettävä kallistuskulma välillä 0° - 25°.
Kierrä liitäntäkotelon ruuvit irti ja käännä lämmitin
alaspäin.
Kohdista lämmityslaite pystysuoraan seinään tai
vaakasuoraan sisäkattoon.
Merkitse kiinnitysreiät ja poraa ne.
Aseta tulpat ja ruuvaa lämmityslaite kiinni..
FI-18
3. Sähköliitäntä
Verkkojännitteen on vastattava tyyppikilvessä il-
moitettua jännitettä.
Kiinteästi vedetty sähköasennus on varustettava
erotuslaitteella, jonka jokaisessa navassa on vä-
hintään 3 mm:n kontaktiaukko (esim. varokeauto-
maatti).
Liitäntäjohtoa ei saa vetää lämmityslaitteen lämmi-
tysalueelle, eikä se saa olla kotelon vieressä.
Maadoita lämmityslaite!
On suositeltavaa varata virransyöttöön oma virtapiiri.
Useampia lämmityslaitteita liitettäessä on kuorma jaet-
tava mahdollisimman tasaisesti vaiheille L1, L2, L3.
Liitäntäesimerkkejä
1. Lämmityslaitteen molempia lämmityselementtejä
ohjataan samanaikaisesti kytkimellä.
PE
N
L 1
Esimerkki 2 ohjatulle lämmityslaitteelle. Jännitesyöttö
Kuva. 1:
1/N/PE 230V~
2. Lämmityslaitteen lämmityselementtejä ohjataan
sarjakytkimellä.
PE
N
L 1
Esimerkki 2 ohjatulle lämmityslaitteelle. Jännitesyöttö
Kuva. 2:
1/N/PE 230V~
uws_fi_dimplex · 08/53221/0
650 W 650 W
650 W 650 W
1 2
650 W 650 W
650 W 650 W
1 2
