Shimano Nexus Einbauanleitung Seite 2

Lesen Sie zur Sicherheit und für
eine richtige Bedienung diese
Anleitung sorgfältig durch.
WARNUNG
• Drücken Sie während dem Fahren keine FLIGHY DECK-Tasten
(Fahrradcomputer) bzw. betätigen Sie die Schaltpunktscheibe nicht
(Seite 22). Wenn der Lenker beim Fahren nur mit einer Hand
festgehalten wird, können Sie die Beherrschung über das Fahrrad
verlieren, was zu einem Unfall führen kann. Halten Sie an, um die
Tasten zu betätigen.
• Konzentrieren Sie sich während der Fahrt nicht zu stark auf die
Computeranzeige, weil dadurch ein Unfall verursacht werden Kann.
• Die Vorderradgabel darf nicht zerlegt werden, weil sich das
Außenrohr vom Innenrohr lösen, was schwere Verletzungen zur
Folge haben kann.

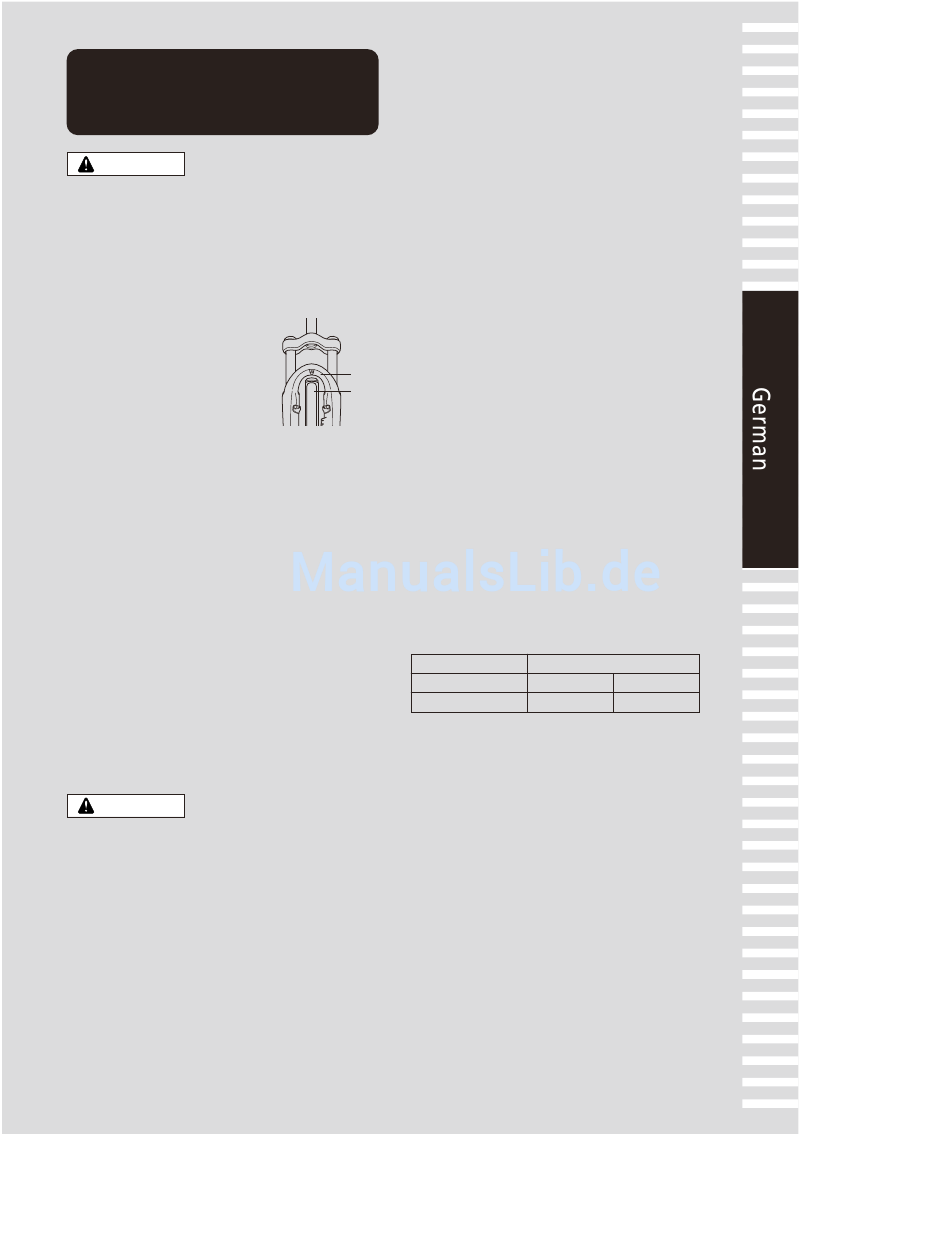

• Der Außendurchmesser der Reifen muss
weniger als 730 mm betragen, weil sonst
der Reifen die Brücke der Vorderradgabel
berührt.
Falls ein Schutzblech installiert ist, darf
dieses den Reifen nicht berühren.
• Installieren Sie den Lenker und die
Lenkerstange richtig, wie in der Einbauanleitung dieser Teile
beschrieben. Bei falscher Montage kann sich der Lenker lösen, so
dass Sie die Kontrolle verlieren Können, was zu einem Unfall
führen kann.
• Die FS-C810 hat keinen Hänger an der vorderen Federgabel,
deshalb lässt sich an der Federgabel nur eine Cantilever-Bremse
installieren, die keinen Hänger benötigt.
• Bewahren Sie die Batterien außerhalb der Reichweite von Kindern
auf. Beim Entsorgen müssen unbedingt die örtlichen Vorschriften
eingehalten werden. Falls Batterien irrtümlicherweise verschluckt
werden, müssen Sie sofort ärztliche Hilfe aufsuchen.
• Reinigen Sie die Kette mit einem neutralen Reinigungsmittel.
Verwenden Sie keine alkalischen oder sauren Reinigungsmittel, wie
für die Entfernung von Rost, weil diese die Kette angreifen können
und einen Kettenbruch herbeiführen können.
• Lesen Sie vor der Montage der Teile die Einbauanleitung sorgfältig
durch. Bei lockeren, verschlissenen oder beschädigten Teilen ist eine
hohe Verletzungsgefahr vorhanden. Es wird dringend empfohlen
als Ersatzteile ausschließlich Shimano-Originalteile zu verwenden.
• Kontrollieren Sie vor dem Losfahren, ob die Räder richtig befestigt
sind. Nicht richtig befestigte Räder können sich während der Fahrt
lösen, so dass eine hohe Verletzungsgefahr vorhanden ist.
• Kontrollieren Sie für das Fahren in der Nacht, ob die Leuchte
normal funktioniert.
• Lesen Sie diese Einbauanleitung sorgfältig durch und bewahren Sie
sie zum späteren Nachschlagen an einem sicheren Ort auf.
VORSICHT
• Der Nabendynamo erzeugt Hochspannung; deshalb darf die
Anschlußklemme beim Fahren oder wenn sich das Rad dreht nicht
berührt werden. Beim Berühren kann ein elektrischer Schlag
ausgelöst werden.
• Die Nabendynamos DH-3NB1-QR und DH-3RB1-QR sind nur für die
Verwendung mit NEXUS Di2. Verwenden Sie diese Dynamos nicht
für andere Fahrräder. Verwenden Sie für dieses Fahrrad keine
anderen als diese Nabendynamos.
• Dieses System ist eine automatische Gangschaltung mit von der
Fahrradgeschwindigkeit abhängigen Schaltpunkten (Drehzahl der
Räder). Aus diesem Grund können die Gänge auch in einem nicht
beabsichtigten Zeitpunkt umgeschaltet werden und Schaltstöße
verursachen. Sie müssen sich deshalb mit diesen besonderen
Schalteigenschaften richtig vertraut machen bevor Sie das System
ausgiebig verwenden.
Hinweis:
• Mit diesem System wird die von der Vorderradnabe (Nabendynamo)
erzeugte Leistung automatisch auf Komponenten wie die Lampe
und die Kettenschaltung übertragen.
In der Nacht leuchtet die Lampe am Anfang für mehrere Sekunden
schwach, bis eine stabile Leistung erzeugt wird. Nach dem Schalten
kann die Lampe dunkler leuchten, das ist normal und nicht auf
einen Defekt zurückzuführen.
• Falls zum Beispiel unmittelbar nach dem Starten noch keine
ausreichende Leistung zur Verfügung steht, können die Schaltung
und die Federung nur beschränkt funktionieren und Bedienungen
können nicht ausgeführt werden.
Für Einzelheiten wird auf die Erklärungen für die anderen
Funktionen verwiesen.
• Kontrollieren Sie die Parallelität der Vorderradgabelausfallenden.
Falls die Ausfallenden nicht parallel sind, können durch die
Deformation der Nabenachse und die Beeinträchtigung des
Nabendynamos Geräusche erzeugt werden.
• Montieren Sie den Nabendynamo an der Vorderradgabel, so daß
sich die Anschlußklemme auf der rechten Seite befinden, wenn in
der Fahrtrichtung gesehen. Falls die Seite mit der Anschlußklemme
nach links gerichtet ist, kann sich der Nabendynamo beim Fahren
nicht richtig drehen.
• Lesen Sie bitte die Einbauanleitung für die Klemmrollenbremse für
Brücke
die vordere Bremse M zusammen mit dieser Einbauanleitung durch.
Reifen
(DH-3RB1 Nabendynamo)
• Verwenden Sie für die vordere Leuchte eine 6 V/2,4 W-Glühlampe
und für die Schlussleuchte eine 6 V/0,6 W-Glühlampe.
• Durch häufiges Einschalten der Leuchte mit höheren
Geschwindigkeiten wird die Lebensdauer der Glühlampen
verringert.
• Für eine richtige Betätigung der Gangschaltung können zwischen
Klinke in der Nabe und der Sperrklinke Geräusche entstehen.
• Die Nabe darf nicht zerlegt werden.
• Wenden Sie auf der Nabeninnenseite keine Schmiermittel an, weil
sonst Fett austritt und Probleme mit der Leitfähigkeit auftreten
können.
• Wegen dem Magneten des Nabendynamos in der Nabe erhöht sich
der Widerstand beim Drehen des Rades geringfügig.
• In der automatischen Schaltbetriebsart werden beim Betätigen
einer Schalttaste keine Gänge geschaltet.
• Verwenden Sie bitte die nachstehend aufgeführten Kettenblätter
und Zahnkränze für die richtigen Schaltpunkte beim automatischen
Schalten.
Kettenblätter (FC-NX60)
Zahnkränze
* Wählen Sie die Kettenblätter und Zahnkränze so, dass ein
Verhältnis von 2 bis 2,1 vorhanden ist.
• Das Fahrrad darf nicht mit Hochdruckspritzen gereinigt werden.
Beim Eindringen von Feuchtigkeit in die Komponenten können
Störungen oder Rostbildung auftreten.
• Komponenten dürfen nicht zerlegt werden, weil eine richtige
Funktion nicht mehr gewährleistet werden kann.
• Eine Gangschaltung wird mit einem akustischen Signal angezeigt.
• Die verschiedenen Komponenten sind wasserdicht, so dass auch bei
Regen keine Probleme auftreten. Die Komponenten dürfen
allerdings nicht in Wasser eingetaucht werden.
• FLIGHT DECK darf keinem heißen Wetter oder Stößen ausgesetzt
werden.
• Verwenden Sie zum Reinigen ein mit einem neutralen
Reinigungsmittel angefeuchtetes Tuch. Durch Lösungsmittel, wie
Farbverdünner kann die Oberfläche beschädigt werden.
• Ungefähr 1 Minute nach dem Anhalten wird die
Energiesparbetriebsart aktiviert und die LED-Anzeige wird
ausgeschaltet. Die Hintergrundbeleuchtung wird ungefähr 5
Sekunden nach dem Anhalten ausgeschaltet.
• Gegen natürliche Abnutzung und Alterung durch eine normale
Verwendung der Teile wird keine Garantie gewährleistet.
• Wenden Sie sich bitte bei Fragen zur Handhabung und Wartung an
das Verkaufsgeschäft.
Empfohlene Kombinationen
33T 38T
16T 19T
