2.5

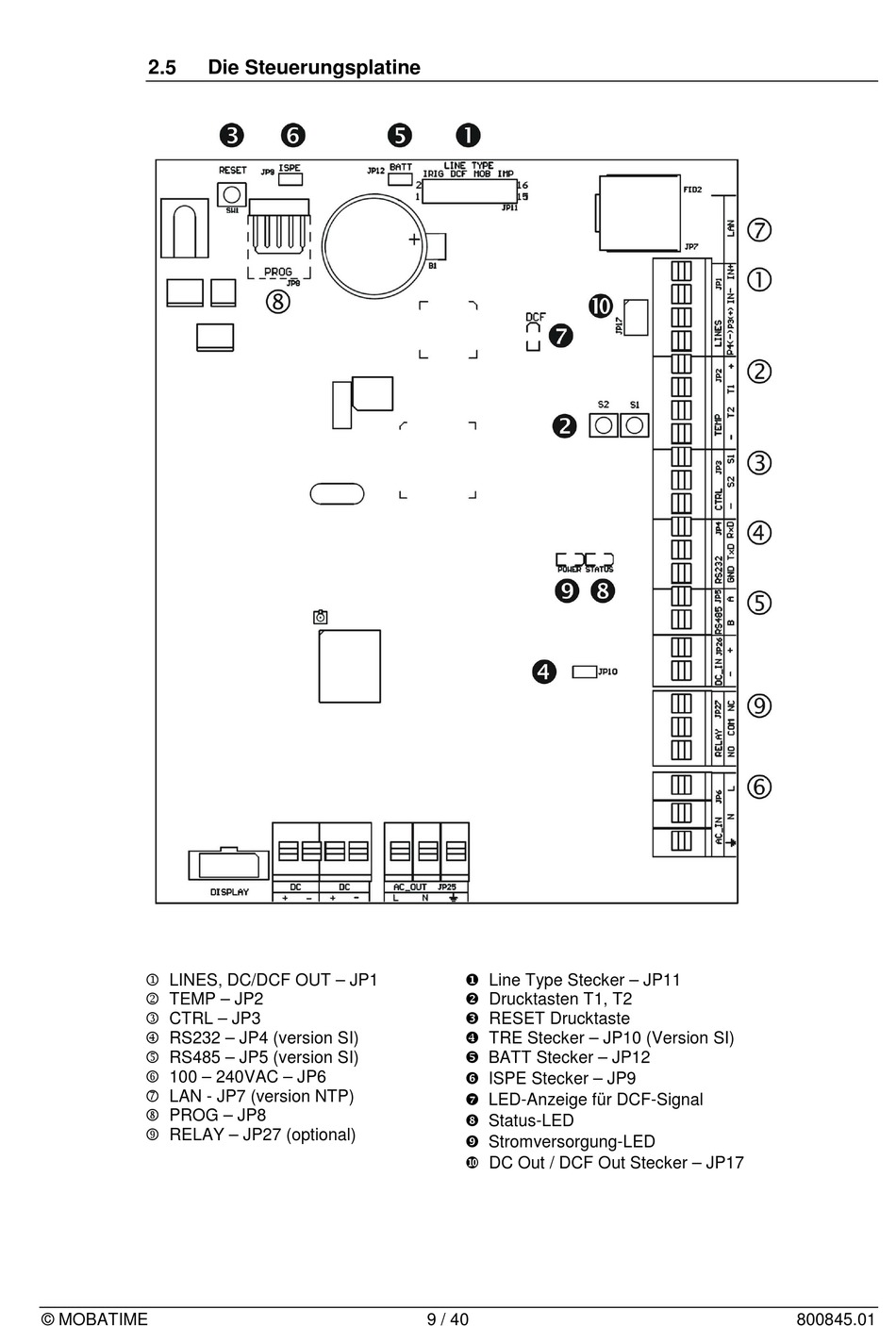

Die Steuerungsplatine
1 LINES, DC/DCF OUT – JP1
2 TEMP – JP2
3 CTRL – JP3
4 RS232 – JP4 (version SI)
5 RS485 – JP5 (version SI)
6 100 – 240VAC – JP6
7 LAN - JP7 (version NTP)
8 PROG – JP8
9 RELAY – JP27 (optional)
© MOBATIME
Line Type Stecker – JP11
Drucktasten T1, T2
RESET Drucktaste
TRE Stecker – JP10 (Version SI)
BATT Stecker – JP12
ISPE Stecker – JP9
LED-Anzeige für DCF-Signal
Status-LED
Stromversorgung-LED
DC Out / DCF Out Stecker – JP17
9 / 40
800845.01
