K2 Systems D-Dome Montageanleitung Seite 8

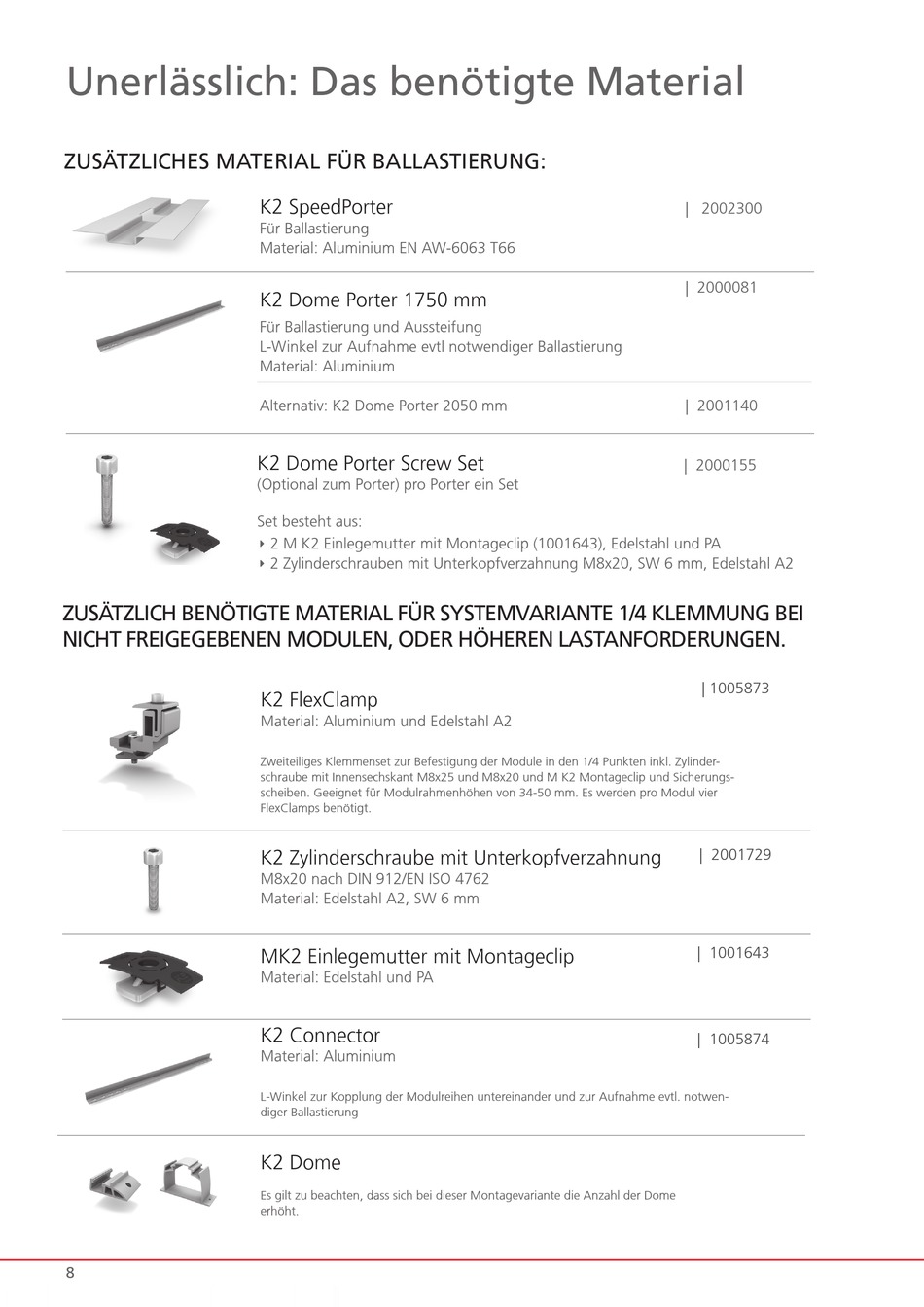

Unerlässlich: Das benötigte Material
ZUSÄTZLICHES MATERIAL FÜR BALLASTIERUNG:
ZUSÄTZLICH BENÖTIGTE MATERIAL FÜR SYSTEMVARIANTE 1/4 KLEMMUNG BEI
NICHT FREIGEGEBENEN MODULEN, ODER HÖHEREN LASTANFORDERUNGEN.
8
K2 SpeedPorter
Für Ballastierung
Material: Aluminium EN AW-6063 T66
K2 Dome Porter 1750 mm
Für Ballastierung und Aussteifung
L-Winkel zur Aufnahme evtl notwendiger Ballastierung
Material: Aluminium
Alternativ: K2 Dome Porter 2050 mm
K2 Dome Porter Screw Set
(Optional zum Porter) pro Porter ein Set
Set besteht aus:
T 2 M K2 Einlegemutter mit Montageclip (1001643), Edelstahl und PA
T 2 Zylinderschrauben mit Unterkopfverzahnung M8x20, SW 6 mm, Edelstahl A2
K2 FlexClamp
Material: Aluminium und Edelstahl A2
Zweiteiliges Klemmenset zur Befestigung der Module in den 1/4 Punkten inkl. Zylinder-
schraube mit Innensechskant M8x25 und M8x20 und M K2 Montageclip und Sicherungs-
scheiben. Geeignet für Modulrahmenhöhen von 34-50 mm. Es werden pro Modul vier
FlexClamps benötigt.
K2 Zylinderschraube mit Unterkopfverzahnung
M8x20 nach DIN 912/EN ISO 4762
Material: Edelstahl A2, SW 6 mm
MK2 Einlegemutter mit Montageclip
Material: Edelstahl und PA
K2 Connector
Material: Aluminium
L-Winkel zur Kopplung der Modulreihen untereinander und zur Aufnahme evtl. notwen-
diger Ballastierung
K2 Dome
Es gilt zu beachten, dass sich bei dieser Montagevariante die Anzahl der Dome
erhöht.
| 2002300
| 2000081
| 2001140
| 2000155
| 1005873
| 2001729
| 1001643
| 1005874
