1

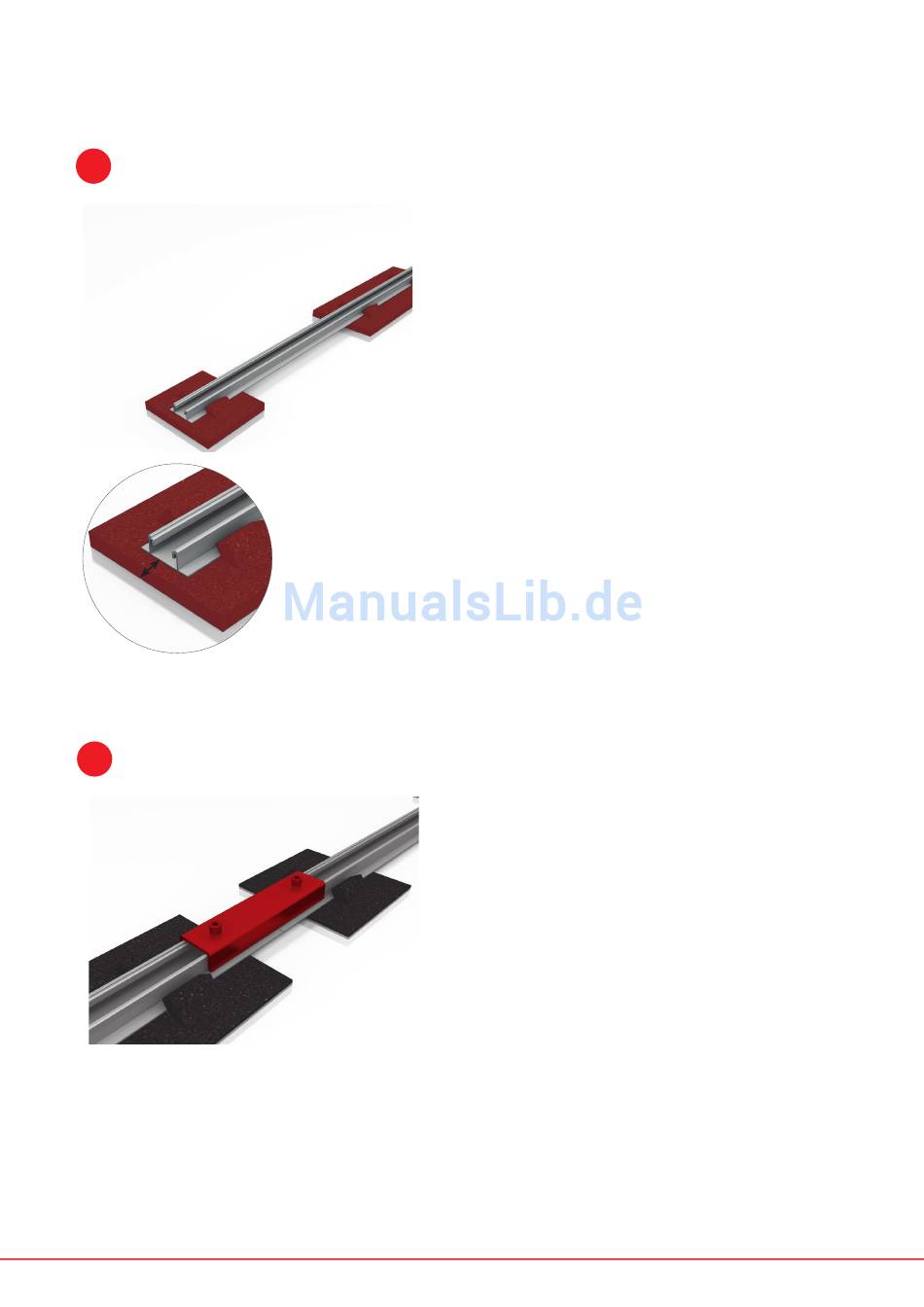

SPEEDRAIL AUFLEGEN

2

SCHIENENVERBIDER MONTIEREN

10
Vor dem Auflegen der K2 SpeedRail ist zwischen Dach-
haut und SpeedRail eine Trennlage in Form einer Bauten-
schutzmatte anzubringen, um die Dachhaut zu schützen.
Bei Foliendächern wird die Bautenschutzmatte mit der
Aluminium-kaschierten Seite nach unten verlegt. Die
SpeedRail wird ohne Dachdurchdringung direkt auf die
Trennlage gelegt. Die entsprechnenden Bautenschutz-
matten müssen unter die krafteinleitenden Elemente
wie Dome D1000 (Bautenschutzmatte Dome) und Dome
SD (Bautenschutzmatte Dome SD positioniert werden.
Dafür muss im Vorfeld ausgemessen werden wo diese
Bauteile später montiert werden. Dann werden die Bau-
tenschutzmatte durch die Rastnasen mit den SpeedRails
verbunden. Der parallele Abstand zwischen den einzel-
nen SpeedRails wird durch die Abmessungen der Mo-
dule definiert. Bei einer Standardklemme entspricht der
empfohlene Abstand zweier Schienen der Modullänge
zuzüglich 20 mm.
Die Enden der K2 SpeedRail dürfen nicht über die Bau-
tenschutzmatte herausragen.
Zwei SpeedRails werden am Schienenstoß mit einem
Schienenverbinder verbunden. Dieser fixiert die Spee-
dRail in Längsrichtung. Dazu zwei MK2 Einlegemuttern
in die Schiene einlegen und zur Arretierung um 90° im
Uhrzeigersinn drehen. Schienenverbinder mit zwei Zylin-
derschrauben mit Unterkopfverzahnung M8 montieren.
Der Verbinder sollte sich dabei zwischen Dome D1000
und Dome SD befinden.
Wenn die Schienenlängen es zulassen, kann der Schie-
nenstoß auch direkt unter einem Dome D1000 ohne
Schienenverbinder erfolgen. Es muss dabei allerdings
beachtet werden, dass sich der Stoß zwischen den beiden
Verschraubungspunkten und keinesfalls direkt an der
Schraube befindet.
Anzugsdrehmoment: 14 Nm
