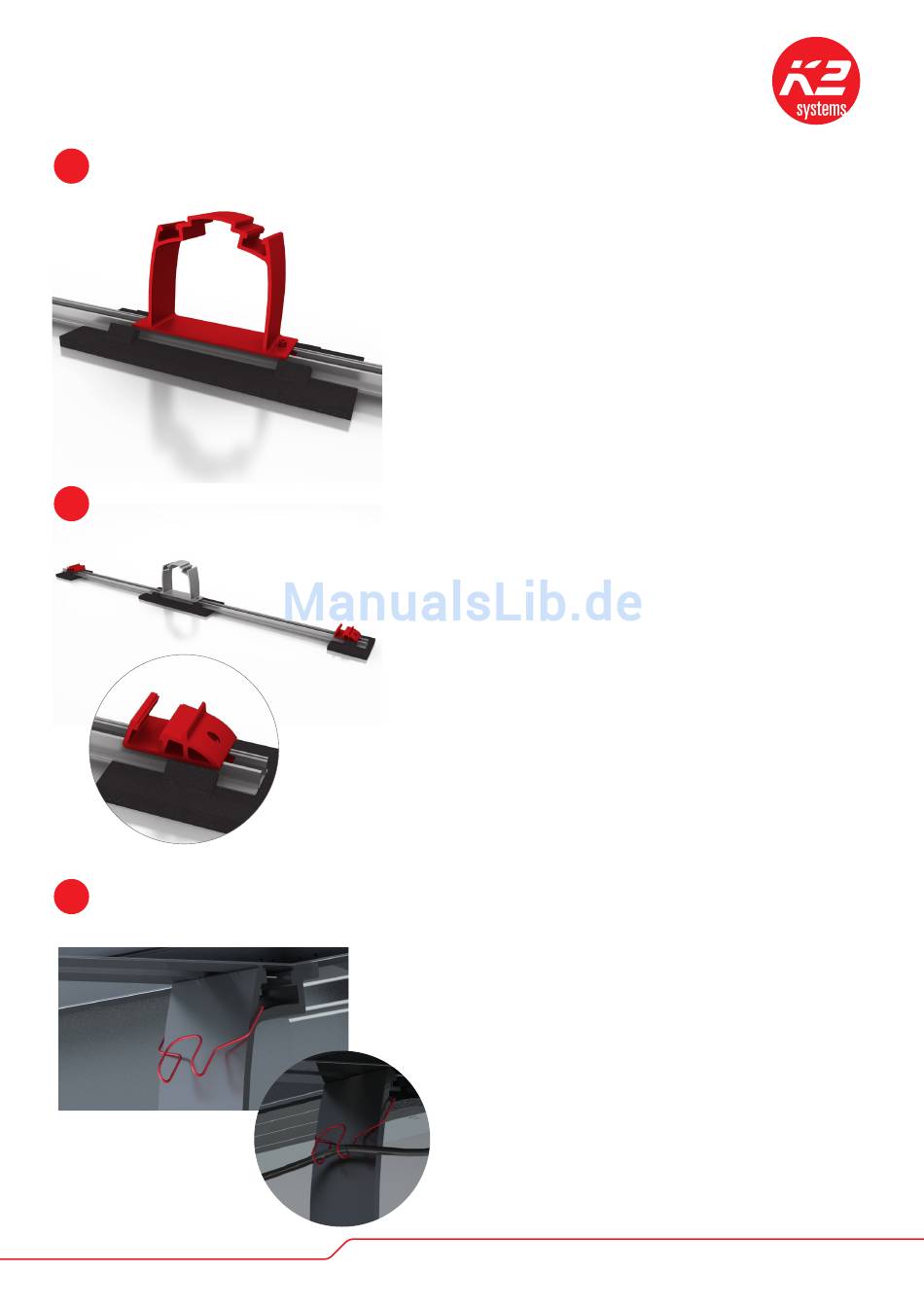

DOME D1000 MONTIEREN

MONTAGE DOME SD
4
DOME WIRE HANGER EINHÄNGEN
5
Zwei MK2 Einlegemuttern in die Schiene einlegen
und zur Arretierung um 90° im Uhrzeigersinn drehen.
Danach den Dome D1000 auf die Schiene legen. Die
Bautenschutzmatte so positionieren, dass die vier
Rastnasen sich unter dem Dome D1000 befinden. Erst
dann den Dome D1000 mit zwei Zylinderschrauben mit
Unterkopfverzahnung M8x20 befestigen.
Anzugsdrehmoment: 16 Nm
Auf beiden Seiten des Dome D1000 jeweils eine MK2
Einlegemutter in die Schiene einlegen und zur Arre-
tierung um 90° im Uhrzeigersinn drehen. Danach zwei
Dome SD gemäß nebenstehender Grafik ausrichten.
Der Abstand zwischen Dome SD und Dome D1000 ent-
spricht jeweils circa der Modulbreite.
Es ist darauf zu achten, dass die Bautenschutzmatte
und deren Rastnasen so positioniert werden, dass sie
sich unter dem Dome SD befindet und die Schiene
nicht übersteht. Dann wird der Dome SD mit einer
Zylinderschraube mit Unterkopfverzahnung M8x20
handfest fixiert.
Dome Wire Hanger am Dome D1000 in den Kanal zur
Befestigung der Modulklemmen einhängen. Die Nase
des Dome Wire Hanger nach oben - in Richtung Modul-
zeigend.
Vor der Modulfixierung die Modulkabel verbinden und
in den Dome Wire Hanger einhängen.
