SYSTEM BALLASTIEREN

12 12
In einigen Dachbereichen muss das System eventuell
ballastiert werden. Bitte beachten Sie hierzu die Ballas-
tierungstabelle (S.13).

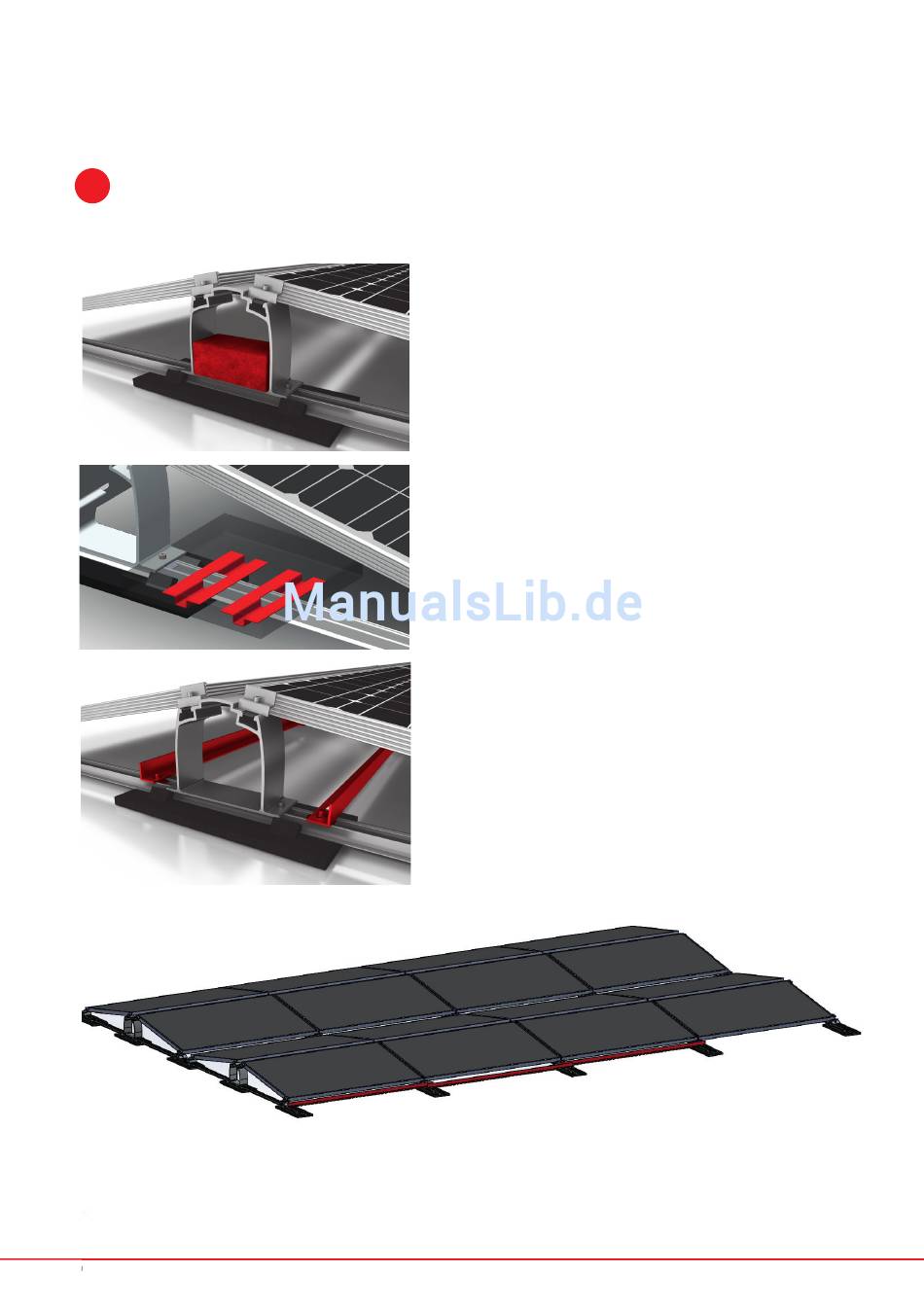

Ballastieren ohne Zusatzartikel:
Bei einer Ballastierung bis 5 kg, kann ein einzelner
Beschwerungsstein direkt in die Hohlkammer des Dome
D1000 eingelegt werden.
Montage K2 SpeedPorter:
Jeweils zwei SpeedPorter mit einem Abstand, je nach
Steingröße, auf die Schienen stecken und Ballast darauf
legen.
Montage K2 Porter:
Die L-Winkel werden mit den beiliegenden Schrauben,
und MK2 Einlegemuttern auf den Schienen befestigt.
Anzugsmoment 16 Nm. Der Abstand der L- Winkel
zueinander richtet sich hier nach der Größe der Be-
schwerungssteine. Die Porter können sowohl mittig zum
Dome D1000, sowie auch seitlich zum mittleren Dome
positioniert werden.
Achtung: Die K2 Porter sind so zu montieren, dass alle
Basisprofi le innerhalb eines Modulblockes miteinander
gekoppelt werden.
K2 Porter zur Aussteifung können zum Zweck der
Ballastreduzierung in den Eckbereichen eingesetzt
werden. Diese sind gemäß der technischen Aus-
legung immer an den drei äußeren Modulen zu
positionieren.
