K2 Systems D-Dome Montageanleitung Seite 14

7

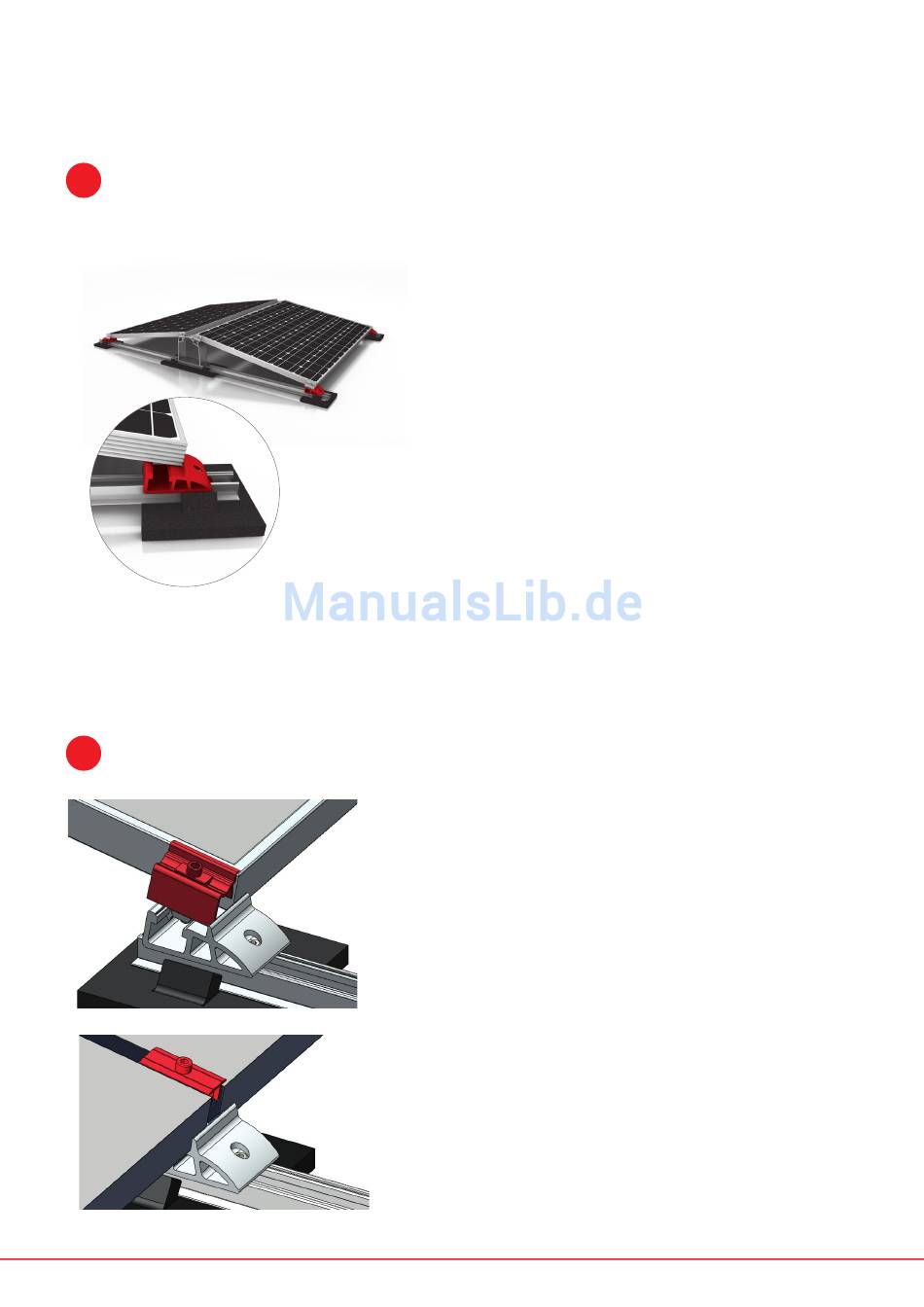

MODULE AUFLEGEN UND DOME SD VERSCHRAUBEN
8
MODULE BEFESTIGEN
14
Die Module werden horizontal auf jeweils zwei Dome
D1000 mittig aufgelegt. Die speziell dafür angebrach-
ten Stege dienen dabei als Anschlag. Anschließend
wird das Modul auf die abschließenden zwei Dome SD
aufgelegt. Die nur leicht fi xierten Dome SD werden
zusammen mit der Bautenschutzmatte SD bis zum An-
schlag in Richtung Modul geschoben und verschraubt.
Vor dem Verschrauben ist darauf zu achten, dass sich
die Rastnasen der Bautenschutzmatten unter dem
Dome SD befi nden und die Schienen am Rand des Mo-
dulfeldes nicht überstehen.
Achtung:
Es dürfen nur Module mit einer Freigabe für die
Klemmung an der kurzen Seite verwendet wer-
den, siehe Punkt „Wichtige Montagehinweise"
auf Seite 5. Bitte darauf achten, dass an den Mo-
dulen mit Hohlkammerprofi len eventuell vorhan-
dene Drainageöffnungen nicht verdeckt werden,
da sonst mögliches Kondenswasser nicht ablaufen
kann.
Die Module jeweils am Ende einer Reihe mit OneEnd
Universal Modulendklemmen fi xieren. Dazu den Stance
der Klemmen in die Nut einklicken. Klemmen an die
Modulrahmen anlegen und fi xieren.
Alternativ die Standard Endklemmensets nutzen. Dazu
die M K2 Einlegemutter in die Nut des Dome SD und des
Dome einlegen und um 90° im Uhrzeigersinn drehen.
Klemmen an die Modulrahmen anlegen und fi xieren.
Zwischen zwei Modulen jeweils zwei XS Mittelklemmen-
sets verwenden. Dazu die M K2 Einlegemutter in die Nut
des Dome SD und des Dome einlegen und um 90° im
Uhrzeigersinn drehen. Klemmen an die Modulrahmen
anlegen und fi xieren.
Anzugsdrehmoment: 14 Nm
