Einstellen Der Heizautomatik; Heizkurvenverschiebung "-2; Heizkurvenverschiebung "±0; Einstellen Gemäß Diagramm - Nibe FIGHTER 600P Montage- Und Bedienungsanweisungen

Für den Installateur
20

Heizkurvenverschiebung "-2"

°C
70
60
50
40
30
+ 5
10 0
- 5
PARALLELLFÖRFLYTTNING
HEIZKURVENVERSCHIEBUNG
Heizkurvenverschiebung "±0"
°C
70
60
50
40
30
+ 5
10 0
HEIZKURVENVERSCHIEBUNG
- 5 PARALLELLFÖRFLYTTNING
Heizkurvenverschiebung "+2"
°C
70
60
50
40
30
+ 5
10 0
- 5 PARALLELLFÖRFLYTTNING
HEIZKURVENVERSCHIEBUNG

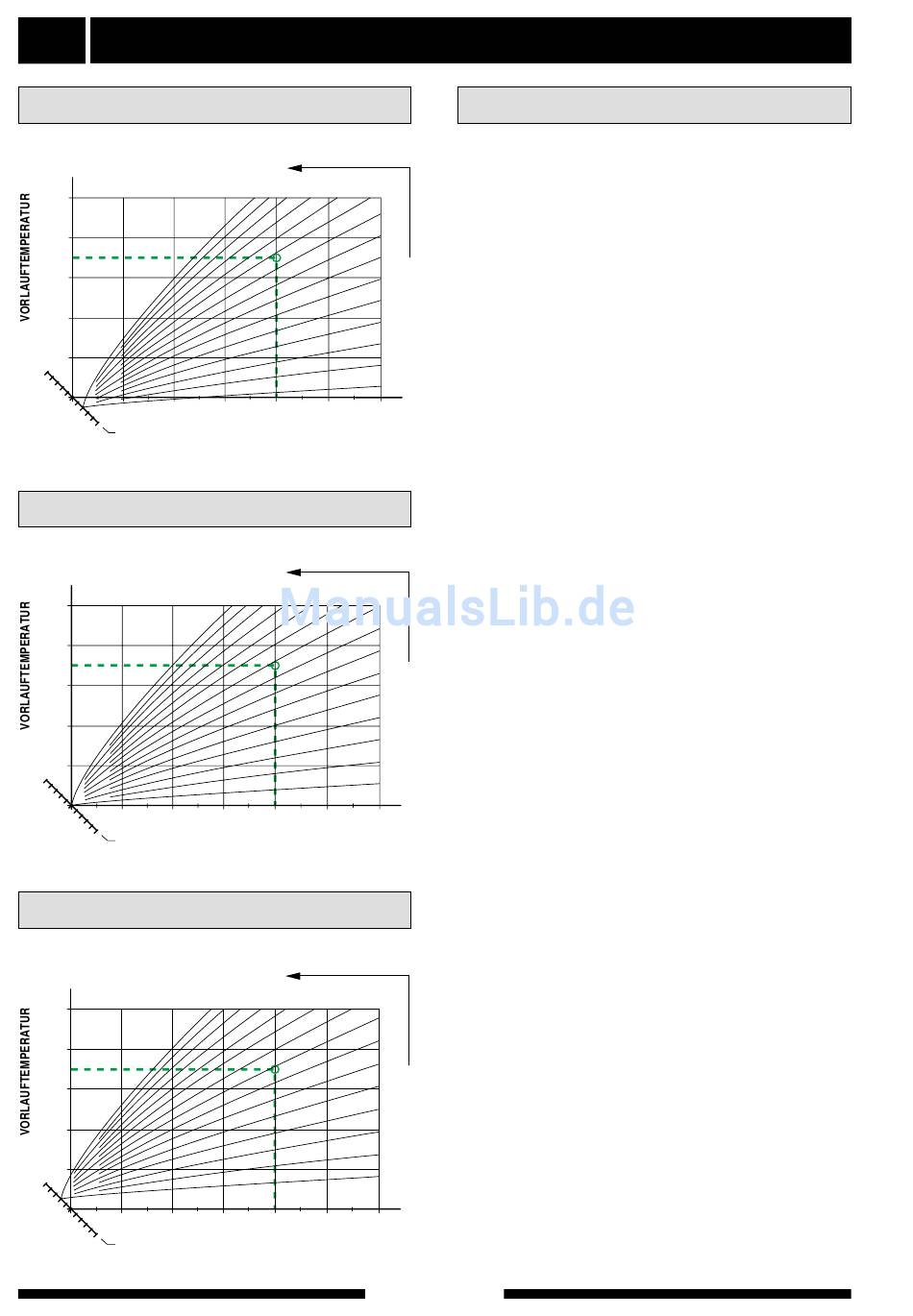

Einstellen der Heizautomatik

HEIZKURVE
KURVLUTNING
15 14 13 12 11 10
- 10 - 20 - 30 - 40 °C
AUSSENTEMPERATUR
UTETEMPERATUR
HEIZKURVE
KURVLUTNING
15 14 13 12 11 10
- 10 - 20 - 30 - 40 °C
AUSSENTEMPERATUR
UTETEMPERATUR
HEIZKURVE
KURVLUTNING
15 14 13 12 11 10 9
- 10 - 20 - 30 - 40 °C
AUSSENTEMPERATUR UTETEMPERATUR
Einstellen gemäß Diagramm
FIGHTER 600P ist mit witterungsgeführter Heizauto-
matik versehen. Das bedeutet, dass die Vorlauftem-
peratur im Verhältnis zu der aktuellen Außentempera-
tur geregelt wird.
9
Das Verhältnis zwischen Außentemperatur und Vor-
8
lauftemperatur wird mit Hilfe der Drehschalter "Wahl,
7
Heizkurve" und "Heizkurvenverschiebung" eingestellt.
6
Im Diagramm geht man von der dimensionierenden
5
Außentemperatur des Aufstellortes sowie der dimen-
4
sionierenden Vorlauftemperatur des Heizsystemes
3
aus. Wo sich diese zwei Werte im Diagramm schnei-
2
den, kann die Kurvensteilheit der Heizautomatik abge-
1
lesen werden.
"Heizkurvenverschiebung" wird danach eingestellt.
Ein passender Wert für Fußbodenheizung ist "-1" und
für Heizkörpersysteme "-2".
Um die berechnete Vorlauftemperatur ablesen zu kön-
nen, wählt man den Kanal "10" an. Siehe ebenfalls
Abschnitt "Raumtemperatur".
9
8
7
6
5
4
3
2
1
8
7
6
5
4
3
2
1
FIGHTER 600P
