Inhalt
1
Verwendungszweck .............................................................................................................. 2
2
Sicherheitshinweise .............................................................................................................. 2
3
Abbildung ............................................................................................................................. 3
4
Montage und Inbetriebnahme ............................................................................................... 3
4.1
Allgemeines ........................................................................................................................ 3
4.2
Wahl der Außeneinheit / LNB............................................................................................. 4
4.3
Stromversorgung ................................................................................................................. 4
4.4
Erdung ................................................................................................................................. 4
4.5
Installationsbeispiel ............................................................................................................. 5
4.6
Anschlussbeschaltung der Teilnehmerausgänge ................................................................. 6
4.7
SCR/Legacy Betriebsmodi .................................................................................................. 7
4.8
Kaskadieren ......................................................................................................................... 7
5
Technische Daten ................................................................................................................. 8
1
Verwendungszweck
Mit dem TechniRouter 5/8x4 kann man bis zu 32 Teilnehmer, verteilt auf 8 Kabelstränge, mit den
kompletten Programmen einer Satellitenposition versorgen. Dabei lassen sich bestehende
Kabelstrukturen in Wohnobjekten ohne neue Kabelverlegung nutzen. Werden noch mehr
Teilnehmeranschlüsse benötigt lassen sich problemlos auch zwei, drei oder mehr TechniRouter
kaskadieren. Zur Verwendung kommt die Sat-Channel-Router (SCR)-Technik nach EN50494,
welche die Versorgung der Empfangsgeräte ohne jegliche Programmeinschränkung erlaubt.
Bei Bedarf kann jeder SCR-Ausgang auf Multischalter-Funktion (Legacy) umgeschaltet werden.
Somit ist dieses System extrem flexibel einsetzbar und lässt sich auf die Bedürfnisse der
bestehenden
Verteilnetze
Pegelschwankung des empfangen Satellitensignals führen, werden durch die eingebaute AGC
(Automatic Gain Control) ausgeglichen.
2

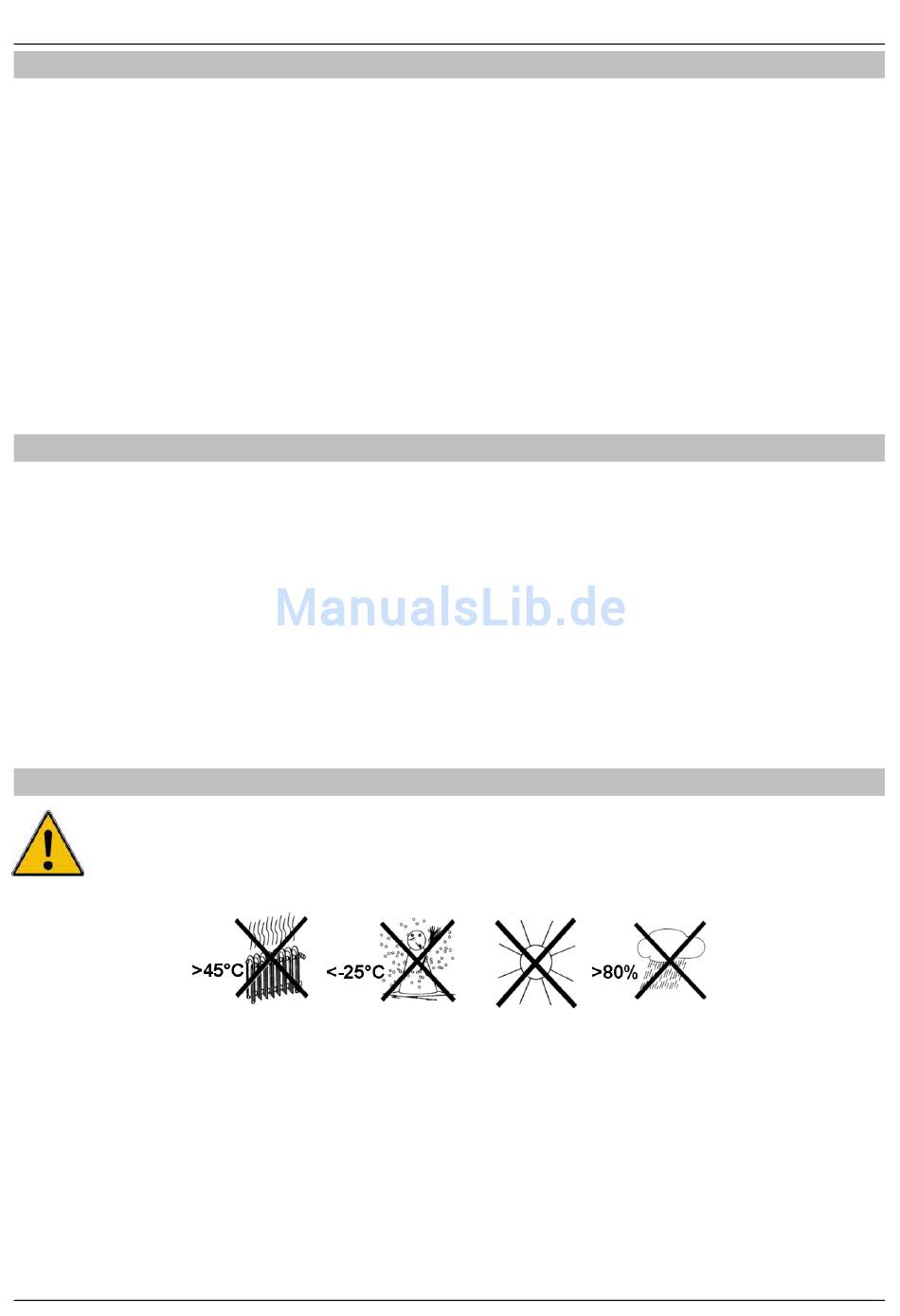

Sicherheitshinweise
Zu Ihrem Schutz sollten Sie die Sicherheitshinweise vor der Montage sorgfältig durchlesen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße
Handhabung und durch Nichteinhaltung der Sicherheitsbestimmungen entstanden sind.
•
Die Komponenten sind in trockenen Räumen auf ebener, schwer entflammbarer Fläche zu
montieren.
•
Bauen Sie die Geräte nicht in die Dachisolation ein. Achten Sie auch darauf, dass Gerät und
Netzteil von Luft umgeben sind.
•
Installieren Sie die Anlage im stromlosen Zustand.
•
Die Antennenanlage ist zu erden und entsprechend den Bestimmungen gegen Blitzschlag zu
schützten.
•
Die entsprechenden Europanormen und VDE-Bestimmungen zur Gewährleistung der
elektrischen Sicherheit müssen berücksichtigt werden.
•
Nationale genehmigungsrechtliche Regelungen für Rundfunkempfangsanlagen sind zu
beachten.
anpassen.
Atmosphärische
2
Dämpfungsverluste,
die
zu
einer
