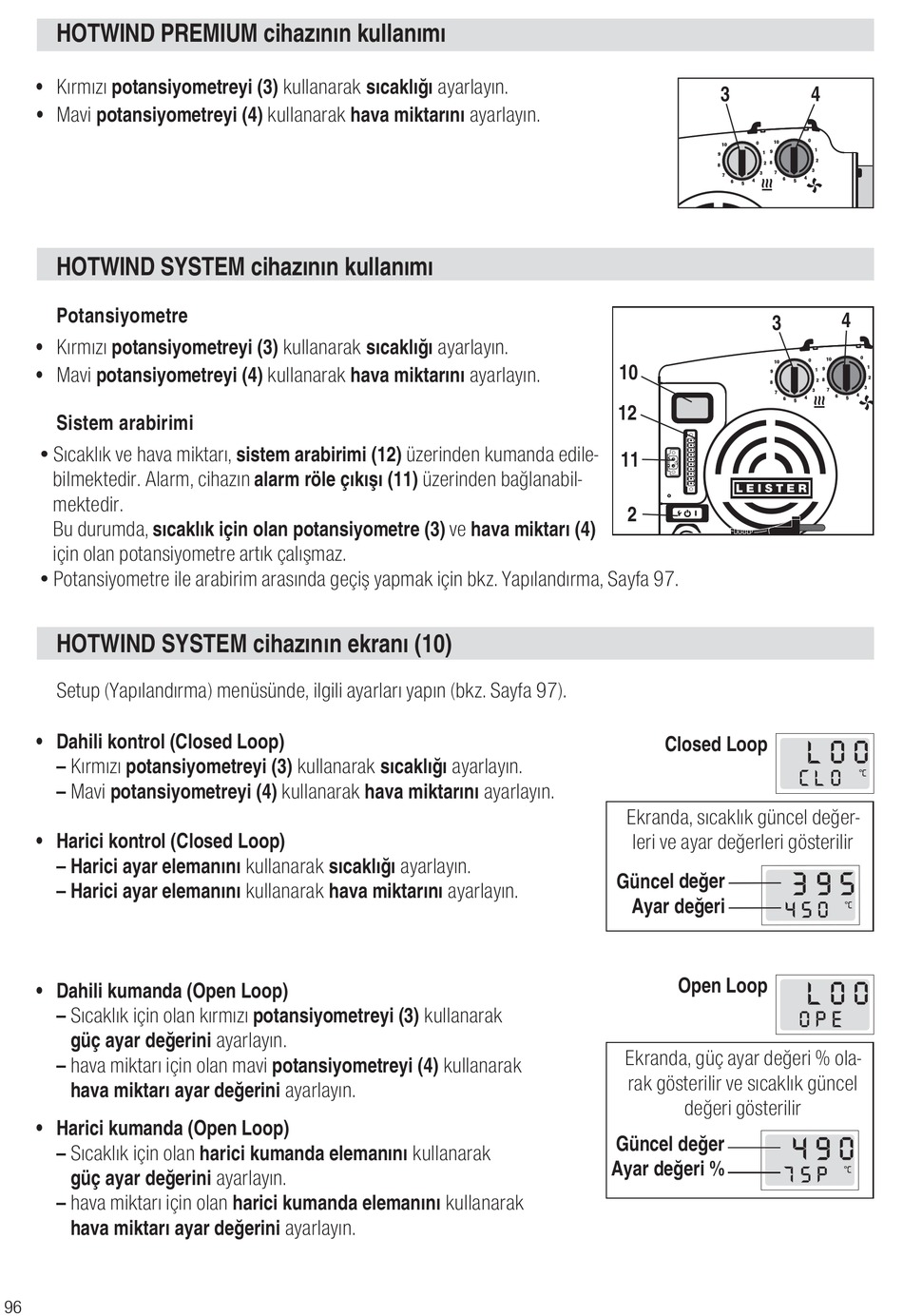

HOTWIND PREMIUM cihazının kullanımı
• Kırmızı potansiyometreyi (3) kullanarak sıcaklığı ayarlayın.
• Mavi potansiyometreyi (4) kullanarak hava miktarını ayarlayın.
HOTWIND SYSTEM cihazının kullanımı
Potansiyometre
• Kırmızı potansiyometreyi (3) kullanarak sıcaklığı ayarlayın.
• Mavi potansiyometreyi (4) kullanarak hava miktarını ayarlayın.
Sistem arabirimi
•Sıcaklık ve hava miktarı, sistem arabirimi (12) üzerinden kumanda edile-
bilmektedir. Alarm, cihazın alarm röle çıkışı (11) üzerinden bağlanabil-
mektedir.
Bu durumda, sıcaklık için olan potansiyometre (3) ve hava miktarı (4)
için olan potansiyometre artık çalışmaz.
•Potansiyometre ile arabirim arasında geçiş yapmak için bkz. Yapılandırma, Sayfa 97.
HOTWIND SYSTEM cihazının ekranı (10)
Setup (Yapılandırma) menüsünde, ilgili ayarları yapın (bkz. Sayfa 97).
• Dahili kontrol (Closed Loop)
– Kırmızı potansiyometreyi (3) kullanarak sıcaklığı ayarlayın.
– Mavi potansiyometreyi (4) kullanarak hava miktarını ayarlayın.
• Harici kontrol (Closed Loop)
– Harici ayar elemanını kullanarak sıcaklığı ayarlayın.
– Harici ayar elemanını kullanarak hava miktarını ayarlayın.
• Dahili kumanda (Open Loop)
– Sıcaklık için olan kırmızı potansiyometreyi (3) kullanarak
güç ayar değerini ayarlayın.
– hava miktarı için olan mavi potansiyometreyi (4) kullanarak
hava miktarı ayar değerini ayarlayın.
• Harici kumanda (Open Loop)
– Sıcaklık için olan harici kumanda elemanını kullanarak
güç ayar değerini ayarlayın.
– hava miktarı için olan harici kumanda elemanını kullanarak
hava miktarı ayar değerini ayarlayın.
96
3
10
0
10
9
1
9
8
2
8
7
3
7
6
4
6
5
3
10
10
9
8
7
12
11
2
Closed Loop
Ekranda, sıcaklık güncel değer-
leri ve ayar değerleri gösterilir
Open Loop
Ekranda, güç ayar değeri % ola-
rak gösterilir ve sıcaklık güncel
değeri gösterilir
Güncel değer
Ayar değeri %
4
0
1
2
3
4
5
4
0
10
0
1
9
1
2
2 8
3
7
3
4
6
4 5
6
5
°C
°C
