SHOWTEC LED Light Bar RGB v3 Bedienungsanleitung
Verwandte Anleitungen für SHOWTEC LED Light Bar RGB v3
Inhaltszusammenfassung für SHOWTEC LED Light Bar RGB v3

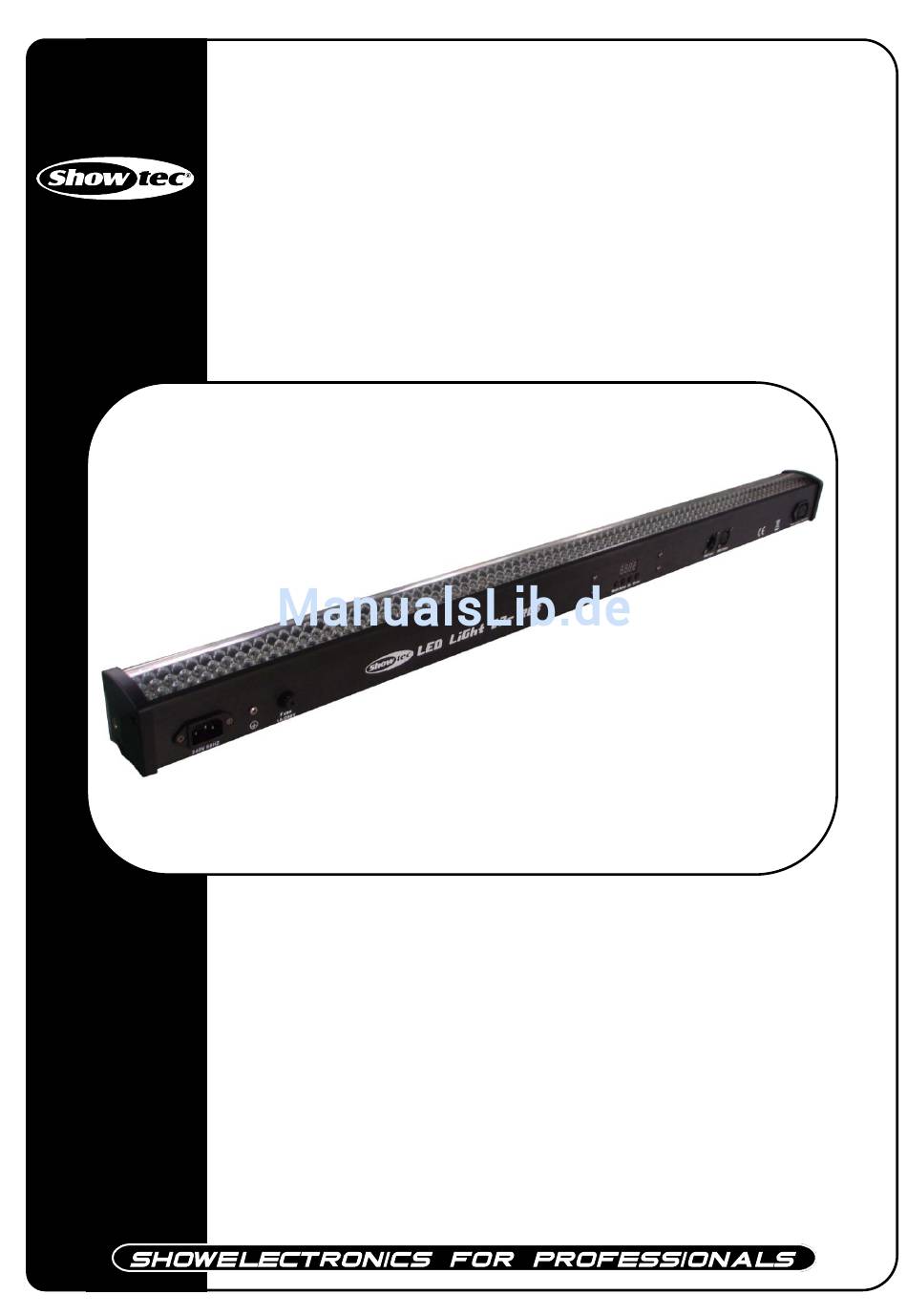

- Seite 1 LED Light Bar RGB ORDERCODE 42202 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Showtec bietet einige der Produkte mit der besten Qualität und dem besten Preis an, die momentan auf dem Markt erhältlich sind. Entscheiden Sie sich also auch das nächste Mal wieder für Showtec, wenn Sie auf der Suche nach weiteren großartigen Beleuchtungsgeräten sind.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Light Bar RGB Produktanleitung ™ Warnung...............…...……………..…………………………..…………….………….. Sicherheitsanweisungen............................. Betriebsbestimmungen.……………………………………………………………………………..………………… Montage.………………………………………………………………………………………………..………………… Vorgehensweise für die Rückgabe…………………………………………………..........Reklamationen…………………………………………..................Beschreibung........…...………………………………………….…………………….......…. Features und Überblick……………....……….………….……….……….………………....…….…… Rückseite………………………………...…...….……………….…………………...……………..……….………. Installation..........…...…………………………………………………………....………. Aufstellung und Bedienung......……..………………………………………………………....…. Steuermodi……………………………………………………………………………….……..……………....Ein LED Light Bar RGB (Integrierte Programme, Automatischer Start, Feststehende Farbe)..…..Ein LED Light Bar RGB (Klangregelung)…………………..…………………….……..………….... -
Seite 4: Warnung
Karton uns sämtliche Verpackungsmaterialien auf. Für den Fall, dass ein Produkt an die Fabrik zurückgeschickt werden muss, ist es wichtig, dass dies in der Originalverpackung geschieht. Im Lieferumfang Ihres Produktes sind enthalten: • Showtec LED Light Bar RGB mit IEC-Stromkabel 1,25 m •... - Seite 5 Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat. Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß funktionieren, schalten Sie es bitte sofort aus. Verpacken Sie das Gerät sicher (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec-Händler.
-
Seite 6: Betriebsbestimmungen
BETRIEBSBESTIMMUNGEN Dieses Gerät ist nicht für den Dauerbetrieb konzipiert. Regelmäßige Funktionsunterbrechungen verlängern deutlich die Lebensdauer des Systems. Der Minimalabstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten! Die maximale Umgebungstemperatur t = 45 °C darf nicht überschritten werden. Die relative Luftfeuchtigkeit darf bei einer Raumtemperatur von 45 °C den Wert von 50 % nicht überschreiten. -
Seite 7: Vorgehensweise Für Die Rückgabe
Vorgehensweise für die Rückgabe Zurückgegebene Ware muss im Voraus bezahlt und in der Originalverpackung verschickt werden, Rückholzettel werden nicht akzeptiert. Die Verpackung muss gut sichtbar mit einer Rücksendenummer (RMA-Nummer) versehen werden. Produkte ohne Rücksendenummer werden abgelehnt. Highlite wird keine zurückgeschickten Produkte annehmen und weist jegliche Verantwortung von sich. -
Seite 8: Beschreibung

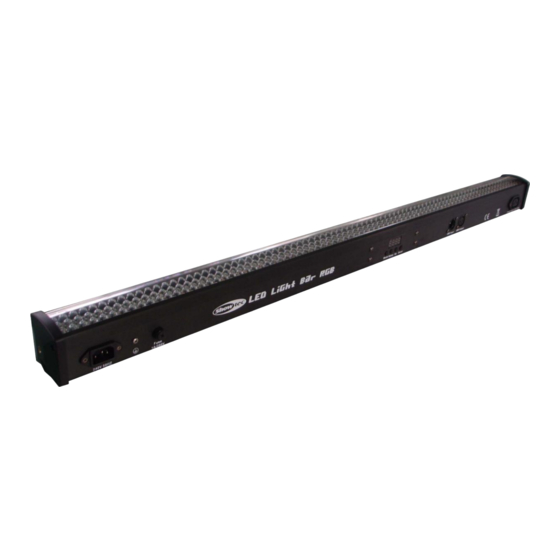

Gerätebeschreibung Features Der LED Light Bar RGB ist ein LED-System von Showtec. • Höchstleistung 75 Watt • Dauerleistung 70 Watt • LEDs: 252 RGB-10mm-LEDs mit hoher Intensität (Rot 108, Grün 72, Blau 72) • Abstrahlwinkel: 40 º • 3-polige XLR-Buchse und 3-poliger XLR-Stecker •... -
Seite 9: Installation
Installation Entfernen Sie sämtliche Verpackungsmaterialien vom LED Light Bar RGB. Prüfen Sie, dass sämtliche Schaumstoff- und Kunststoffpolsterungen entfernt wurden. Schließen Sie alle Kabel an. Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig angeschlossen wurde. Trennen Sie das Gerät vor Reinigungs- und Wartungsarbeiten immer zunächst von der Stromversorgung. Schäden durch die Nichtbeachtung dieser Anweisungen unterliegen nicht der Garantie. -
Seite 10: Mehrere Led Light Bar Rgb(Dmx -Steuerung)
Mehrere LED Light Bar RGB (DMX -Steuerung) Die Effektbeleuchtung an einer stabilen Traverse befestigen. Für eine ausreichende Luftzirkulation mindestens 1 Meter an allen Seiten freilassen. Benutzen Sie immer ein Sicherheitskabel (Bestellnummer 70140/70141). 3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss des LED Light Bar RGB und anderer Geräte. 4. -
Seite 11: Geräteverbindung
Geräteverbindung Sie benötigen eine serielle Datenverbindung, um Lichtshows mit einem oder mehreren Geräten mithilfe eines DMX-512 Controllers oder um synchronisierte Shows mit zwei oder mehreren Geräten zu veranstalten, die auf einen Master/Slave-Betriebsmodus eingestellt sind. Die Gesamtanzahl von Kanälen, die von allen Geräten an einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die Datenverbindung unterstützen kann. -
Seite 12: Dmx-Protokoll
DMX-Protokoll Bedienfeld Wenn die Anzeige leuchtet ist der LED Bar in Funktion. Abb. 5 A. LED-Anzeige D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste DMX-Steuermodus Die Geräte sind individuell an eine Datenverbindung adressiert und an den Controller angeschlossen. Die Geräte reagieren auf das DMX-Signal des Controllers. (Wenn Sie die DMX- Adresse auswählen und speichern, zeigt der Controller das nächste Mal die gespeicherte DMX-Adresse an). -
Seite 13: Menü-Überblick
Menü-Überblick 1. Automatisches Programm 2. DMX-Adresse 3. Slave 4. Sound-gesteuert 5. Feststehende Farbe 6. Integrierte Programme... -
Seite 14: Hauptmenü-Optionen
Hauptmenü-Optionen Auto DMX-Adresse Slave Sound-gesteuert Farbe Integrierte Programme 1. Programm Automatischer Start 1) Drücken Sie die MODE-Taste am Gerät, bis das Display anzeigt. 2) Mit diesem Menü können Sie den automatischen Modus des LED Light Bar RGB einstellen. 3) Drücken Sie Setup, um in das AUTO-Menü zu gelangen. Sie können 4 verschiedene Untermenüs wählen. Anzahl der Schleifen von 01 - 100 Geschwindigkeit von 01 - 99 und Nachleuchtzeit von 00-99... -
Seite 15: Master/Slave-Modus
3. Slave-Modus Wenn das Display anzeigt, ist das Gerät ein Slave-Gerät. Es wird genau wie das Master-Gerät reagieren. 4. Sound-gesteuerter Modus 1) Drücken Sie die MODE-Taste am Gerät, bis das Display anzeigt Schalten Sie die Musik ein und der LED Light Bar RGB reagiert auf den Takt der Musik. Sie können die Empfindlichkeit von geringe Empfindlichkeit bis hohe Empfindlichkeit zwischen SU.00 - SU.31 einstellen. - Seite 16 6. Integrierte Programme...
-
Seite 17: Dmx-Kanäle
DMX-Protokoll Der LED Light Bar RGB kann mit einem Controller im Steuerungsmodus oder ohne Controller im Stand-Alone- Modus betrieben werden. DMX-Kanäle 3 Kanäle) Kanal 1 - Rot 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 2 - Grün 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 3 - Blau... -
Seite 18: Kanäle (D-P1)
Kanal 6 - Blauer 0-255 Stufenweise Anpassung Blau von 0 - 100 % Kanal 7 – Strobe (Dimmer muss offen sein 0-255 Strobe-Effekt, von langsam bis schnell (0-20 Blitze/s) Kanal 8 – Dimmerintensität 0-255 Stufenweise Anpassung Dimmerintensität von 0-100 % DMX-Kanäle 14 Kanäle) Kanal 1 - Rot... -
Seite 19: Kanäle (D-P2)
Kanal 13 – Strobe (Dimmer muss offen sein 0-255 Strobe-Effekt, von langsam bis schnell (0-20 Blitze/s) Kanal 14 – Dimmerintensität 0-255 Stufenweise Anpassung Dimmerintensität von 0-100 % DMX-Kanäle 2 Kanäle) Kanal 1 – Farben/Programme Keine Funktion 10-19 20-29 Gelb 30-39 Grün 40-49 Cyan... -
Seite 20: Kanäle (D-P3)
DMX-Kanäle 15 Kanäle) Kanal 1 – Steuerung/Betriebsmodus RGB-Modus für Kanäle 2-15 10-249 Automatisches Programm 250-255 Soundgesteuert Kanal 2 – Master-Dimmer 0-255 Stufenweise Anpassung Dimmerintensität von 0-100 % Kanal 3 – Shutter/Strobe (Dimmer muss offen sein Keine Funktion 10-255 Strobe-Effekt, von langsam bis schnell (0-20 Blitze/s) Kanal 4 - Rot 0-255 Stufenweise Anpassung Rot von 0 - 100 %... -
Seite 21: Kanäle (D-P4)
DMX-Kanäle ( 7 Kanäle) Kanal 1 - Rot 0-255 Stufenweise Anpassung Rot von 0 - 100 % Kanal 2 - Grün 0-255 Stufenweise Anpassung Grün von 0 - 100 % Kanal 3 - Blau 0-255 Stufenweise Anpassung Blau von 0 - 100 % Kanal 4 –... -
Seite 22: Instandhaltung
1. Falls das Gerät nicht ordnungsgemäß funktioniert, trennen Sie es vom Netzstrom. 2. Überprüfen Sie die Sicherung, Netzsteckdose, alle Kabel usw. 3. Falls die LEDs beschädigt sind, bringen Sie den LED Bar zu Ihrem Showtec-Händler. 4. Wenn die oben genannten Schritte ohne Probleme durchgeführt wurden, verbinden Sie das Gerät wieder mit dem Netzstrom. - Seite 23 Problem Mögliche Ursache(n) Behebung Gerät wird nicht mit Strom versorgt · Prüfen Sie, dass der Strom Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind eingesteckt sind. vollständig außer Hauptsicherung durchgebrannt. · Sicherung ersetzen. Betrieb. Geräte sind Der Controller ist nicht ·...
-
Seite 24: Produktspezifikationen
Produktspezifikationen Modell: Showtec LED Light Bar RGB Spannung: 230 V-50 Hz (CE) Höchstleistung 75 Watt Dauerleistung 70 Watt LEDs: 252 RGB-10mm-LEDs mit hoher Intensität (Rot 108, Grün 72, Blau 72) Abstrahlwinkel: 40 º DMX-Eingang: 3-poliger XLR-Steckeranschluss DMX-Ausgang: 3-poliger XLR-Buchsenanschluss IEC-Stromeingang und -Stromausgang über 3-poliges XLR-Kabel vernetzbar...
