Inhaltszusammenfassung für SHOWTEC Phantom 25 LED Wash

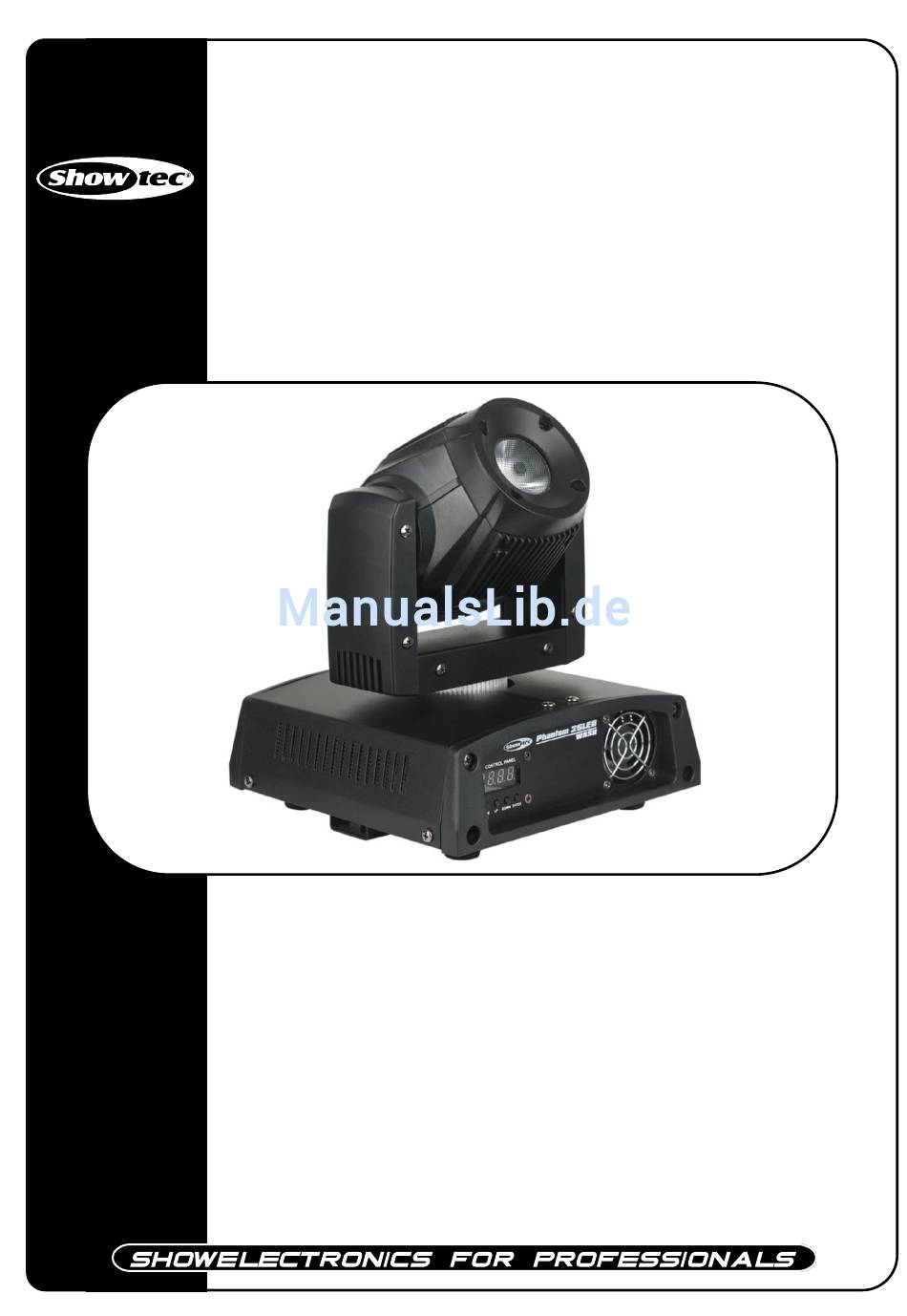

- Seite 1 Phantom 25 LED Wash ORDERCODE 40186 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Phantom 25 LED Wash von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird die von Ihnen gewünschten Lichteffekte professionell umsetzen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Phantom 25 LED Wash™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts..............................7 Übersicht ..................................7 Rückseite..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Phantom 25 LED Wash mit IEC-Stromkabel, 0,9m • 1 Halterung zum Anbringen an einen Traversenrahmen • Sicherheitsring • Bedienungsanleitung Voraussichtliche Nutzungsdauer der LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Phantoms. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. - Seite 7 Der Phantom kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Klemme an einem Traversenrahmen befestigt werden. Das Anbringen einer Klemme auf der Unterseite des Phantom-Movinghead Die unsachgemäße Installation des Geräts kann zu schweren Verletzungen und Sachschäden führen!
-
Seite 8: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 9: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Showtec Phantom 25 LED Wash ist ein Movinghead mit hoher Leistung und hervorragenden Effekten. • DMX-Steuerung durch einen Standard- DMX-Controller • Voreingestellte automatische Programme + voreingestellte musikgetaktete Programme • Vom Anwender auswählbare Pan- und Tilt-Bereiche, 540° / 360° / 180°... -
Seite 10: Rückseite
6) DMX-Anschluss (OUT) 3-Pin Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 25 LED Wash. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie die Geräte erst an das Stromnetz an, wenn sie korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Steuerungsmodi Es gibt 4 Modi: • Selbständig (voreingestellte Programme) • musikgetaktet • Master/Slave • DMX512 (15 Kanäle ADVANCED oder 6 Kanäle BASIC) Ein Phantom (voreingestellte Programme) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Phantoms (Dmx-Steuerung)
Mehrere Phantoms (DMX-Steuerung) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 Meter Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verwenden Sie immer ein Sicherheitskabel. 3. Verbinden Sie die Phantom-Geräte und andere Geräte mit einem 3-p XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 13: Verbinden Der Geräte
DMX-Set-Up für mehrere Phantoms Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Abb. Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. -
Seite 14: Bedienfeld
Der Phantom 25 LED Wash kann im Kontrollmodus mit einem Controller gesteuert oder im selbständigen Modus ohne Controller betrieben werden. Bedienfeld Abb. 5 A. LCD-Display D. Down-Taste B. MODE/ESC-Taste E. ENTER-Taste C. Up-Taste Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. -
Seite 15: Menü-Übersicht
Menü-Übersicht... -
Seite 16: Hauptmenü-Optionen
Hauptmenü-Optionen DMX-Adresse Voreingestellte Programme Langsam/Schnell/Musikgetaktet/Fernbedienung/Slave Pan/Reverse Pan Tilt/Reverse Tilt Display/Reverse Display Advanced 15 Kanäle/ Basic 6 Kanäle Pan 540º, 360º, 180º Tilt 270º, 180º, 90º Reset Werkseinstellungen laden. DMX-Adresszuweisung Mit diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie Mode/Esc, bis das Display anzeigt. -
Seite 17: Voreingestellter Programm-Modus
Voreingestellter Programm-Modus Der Phantom LED verfügt über 5 voreingestellte Programme. Drücken Sie MODE, bis das Display anzeigt. Verwenden Sie die UP/DOWN-Tasten um eins der 5 Programme auszuwählen. Voreingestellter Programm-Modus Slow Wenn auf dem Display: zu sehen ist, drücken Sie ENTER. Auf dem Display erscheint nun Das Gerät befindet sich nun in voreingestellten langsamen Programm-Modus. -
Seite 18: Pan-Modus
Pan-Modus Wenn auf dem Display: angezeigt wird, beträgt der Pan-Bereich 540º. Wenn Sie Up/Down drücken und auf dem Display erscheint, beträgt der Pan-Bereich 360º. Wenn Sie Up/Down drücken und auf dem Display erscheint, beträgt der Tilt-Bereich 180º. Tilt-Modus Wenn auf dem Display: •... -
Seite 19: Dmx-Kanäle
DMX-Kanäle 15 Kanäle ( Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schiebeschalter nach oben, um den Movinghead horizontal (PAN) zu bewegen. Allmähliche Einstellung zwischen den Enden des Schiebeschalters (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 20 204-217 Macro 10 218-231 Macro 11 232-255 Regenbogeneffekt Kanal 13 – LED-Geschwindigkeit 0-255 Farbänderung von schnell nach langsam Kanal 14 - Kanalfunktionen Keine Funktion 8-27 Blackout während Pan/Tilt-Bewegung 28-147 Kein Blackout während Pan/Tilt-Bewegung 148-167 Reset Pan 168-187 Reset Tilt 188-207 Keine Funktion 208-227 Keine Funktion...
- Seite 21 6 Kanäle ( Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schiebeschalter nach oben, um den Movinghead horizontal (PAN) zu bewegen. Allmähliche Einstellung zwischen den Enden des Schiebeschalters (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –...
-
Seite 22: Kanaleinstellungen
4. Die Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 25 LED Wash von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. -
Seite 23: Sicherung Austauschen
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. 25. Geben Sie den Phantom 25 LED Wash an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 21 für nähere Informationen zum Auswechseln der Sicherung. - Seite 24 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom ·Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist Geräte sind völlig und dass die Kabel angeschlossen sind. tot. Hauptsicherung durchgebrannt. Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht angeschlossen. Schließen Sie den Controller an.
-
Seite 25: Technische Daten
Technische Daten Model: Showtec Phantom 25 LED Wash Leistungsaufnahme: 100-240 V AC Spitzenleistung: 250 Watt; kontinuierliche Leistung 105 Watt Sicherung: F2A/250V Abmessungen: 210x205x255mm (LxBxH) Gewicht: 3,7 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Setup und Adresszuweisung: LED-Bedienfeld Pan/Tilt-Auflösung: 8-16 Bit...
