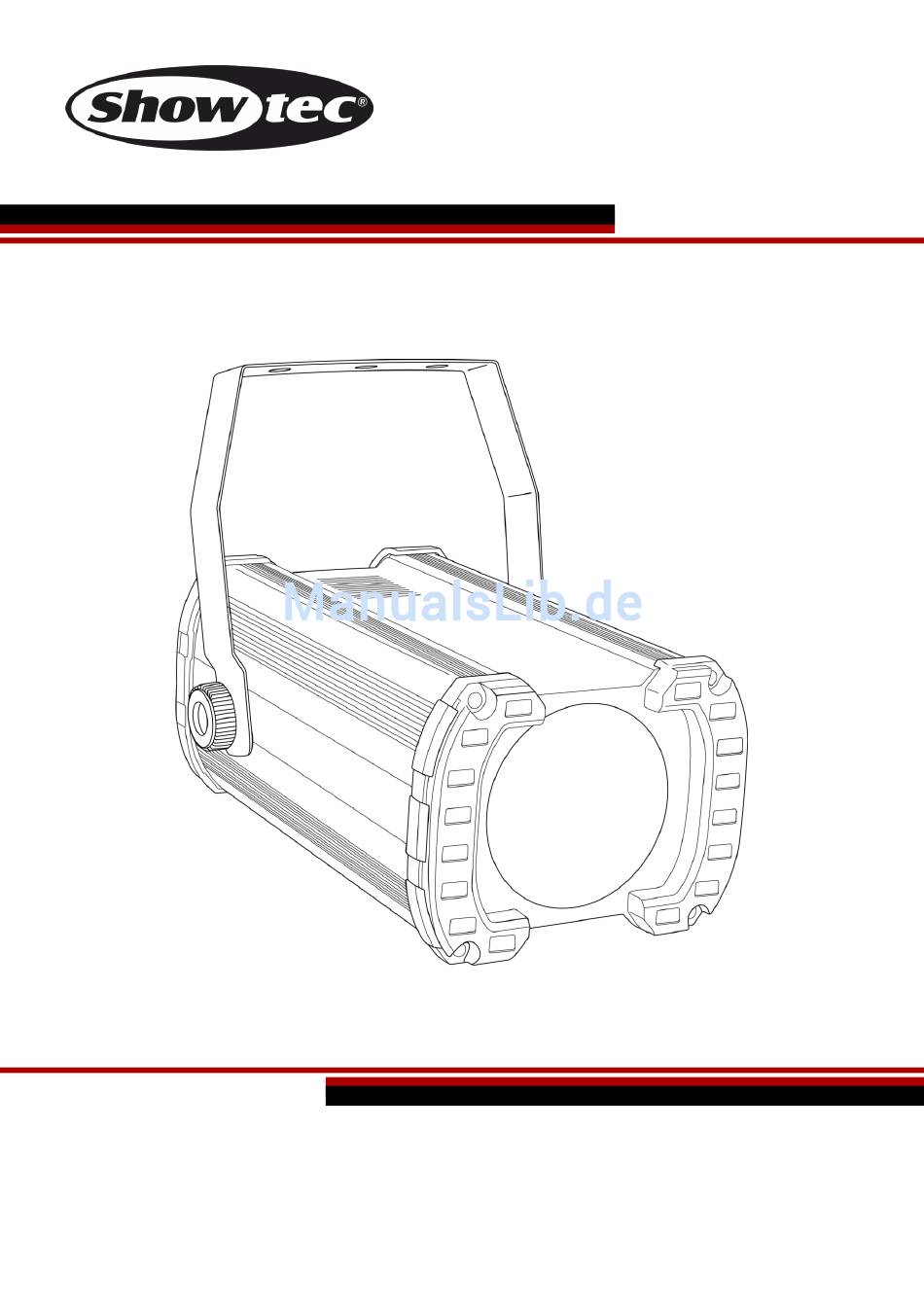

- Seite 1 HANDBUCH DEUTSCH Powerbeam LED 30 Bestellnummer: 40143 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Powerbeam LED 30 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Powerbeam LED 30 ● IEC-Netzkabel (0,9 m) ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Powerbeam LED 30 Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Powerbeam LED 30. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 6: Netzanschlüsse
Powerbeam LED 30 Der Powerbeam LED 30 kann nur in hängender Position verwendet werden. Es wird empfohlen, den Powerbeam LED 30 je nach Ihren Anforderungen mit einer Schelle oder einer Halterung zu befestigen. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Powerbeam LED 30 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
Powerbeam LED 30 Beschreibung des Geräts Funktionen Der Powerbeam LED 30 von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. Geringes Gewicht und sehr robust Keine Ventilatoren, geräuscharm Ideal für Unterhaltungsanwendungen aller Art Erstellt dank des schmalen Strahlungswinkels einen Punktspoteffekt. -
Seite 9: Rückseite
Powerbeam LED 30 Rückseite Abb. 02 05) DMX-Ausgang, 3-polig 06) LED-Display + Steuerungstasten 07) IEC-Netzausgang 100-240VAC 08) IEC-Netzeingang 100-240VAC + Sicherung T1AL/250V 09) Erde 10) Sicherheitsring 11) DMX-Eingang (IN), 3-polig Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Powerbeam LED 30. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 10: Steuerungsmodi
Powerbeam LED 30 Steuerungsmodi Es gibt 6 Modi: • Auto-Modus • Voreingestellte Programme • Statische Farbe (manuell) • Musiktaktung • Master/Slave • DMX512 (3CH, 6CH, 7CH) Ein Powerbeam (Automodus, voreingestellte Programme und manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Powerbeams (Dmx-Steuerung)
Powerbeam LED 30 Mehrere Powerbeams (Master/Slave-Setup) Abb. 03 Mehrere Powerbeams (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. - Seite 12 Powerbeam LED 30 Mehrere Powerbeams (DMX-Setup) Abb. 04 Bestellnummer: 40143...
-
Seite 13: Verbinden Der Geräte
Powerbeam LED 30 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Powerbeam LED 30 Bedienfeld A) LED-Display MODE-Taste C) SETUP-Taste D) UP-Taste DOWN-Taste Abb. 05 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Wenn ein DMX-Signal empfangen wird, blinkt die DMX-LED. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Menü-Übersicht
Powerbeam LED 30 Menü-Übersicht Bestellnummer: 40143... -
Seite 16: Hauptmenü-Optionen
Powerbeam LED 30 Hauptmenü-Optionen Automodus Voreingestellte Programme Statische Farbe (manuell) Musiktaktung DMX-512-Modus Master/Slave-Modus Testmodus 1. Automodus 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Der Powerbeam gibt nun seinen vorprogrammierten Farbflusseffekt in unterschiedlichen Geschwindigkeiten wieder. 2. Voreingestellte Programme 01) Drücken Sie die MODE-Taste, bis auf dem Display eines der verfügbaren voreingestellten Programme angezeigt wird: 02) Drücken Sie UP/DOWN, um zwischen den Programmen zu wechseln. - Seite 17 Powerbeam LED 30 08) Stellen Sie die Abspielgeschwindigkeit der voreingestellten Programme mit UP/DOWN ein. Der Einstellungsbereich umfasst (von langsam nach schnell) und (volle Leistung). 09) Drücken Sie erneut SETUP, um die Stroboskopeinstellungen aufzurufen. 10) Erhöhen oder verringern Sie die Stroboskopfrequenz mit UP/DOWN. Der Einstellbereich umfasst die Werte (von AUS bis hohe Frequenz).
-
Seite 18: Fernbedienung
Powerbeam LED 30 7. Testmodus 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü aufzurufen. 03) Drücken Sie UP/DOWN, um die folgenden Aspekte der Geräteleistung zu testen: Test rote LED Test grüne LED Test blaue LED Fernbedienung Taste... - Seite 19 Powerbeam LED 30 1. Automodus 01) Drücken Sie die -Taste, um den Automodus zu aktivieren. Auf dem Display erscheint nun 02) Das Gerät gibt nun den automatischen Farbflusseffekt wieder. 2. Voreingestellte Programme 01) Drücken Sie die -Taste, um die voreingestellten Programme zu aktivieren. 02) Wählen Sie mit eines der voreingestellten Programme aus: 03) Erhöhen oder verringern Sie mit...
-
Seite 20: Dmx-Kanäle
Powerbeam LED 30 5. DMX-512-Modus 01) Drücken Sie die -Taste, um den DMX-512-Modus zu aktivieren. Die LEDs blinken einmal auf. 02) Drücken Sie , um die DMX-Adresse einzustellen. Nun blinken alle LEDs 3 Mal auf. 03) Sie haben nun 6 Sekunden Zeit, um 3 der 10 Zahlentasten zu drücken ( ) und die gewünschte DMX-Adresse einzustellen. -
Seite 21: Kanäle
Powerbeam LED 30 7 Kanäle Kanal 1 - Dimmer 0-255 Von dunkel bis maximale Helligkeit Kanal 2 – Rote LED ( Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 3 – Grüne LED ( Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0 –... -
Seite 22: Wartung
Powerbeam LED 30 Wartung Der Powerbeam LED 30 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 23: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Powerbeam LED 30 an Ihren Showtec-Händler zurück. 03) Die Sicherung. Siehe Seite 21 für nähere Informationen zum Auswechseln der Sicherung. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 24 Powerbeam LED 30 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte Der Controller ist nicht •...
-
Seite 25: Technische Daten
Powerbeam LED 30 Technische Daten Modell: Showtec Powerbeam LED 30 Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: DMX-Verbindung: 30 Stk. Sicherung: T1AL/250V Abmessungen: 340 x 240 x 280 mm (LxBxH) Gewicht: 2.8 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) -
Seite 26: Abmessungen
Powerbeam LED 30 Abmessungen Bestellnummer: 40143... - Seite 27 ©2014 Showtec...
