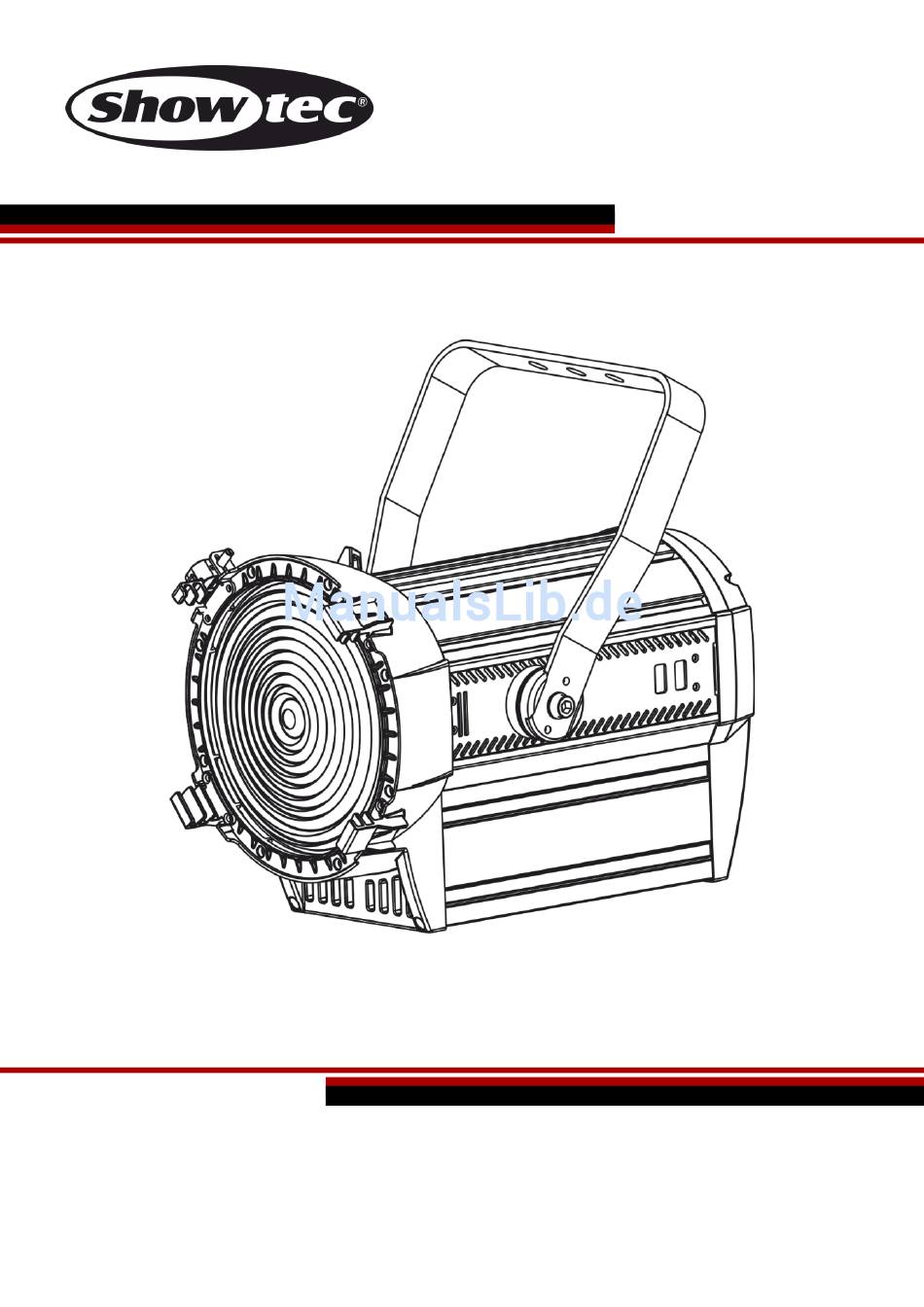

- Seite 1 HANDBUCH DEUTSCH Performer 2000 LED Bestellnummer: 33040 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Performer 2000 LED Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Funktionen ..................................8 Übersicht ..................................8 Rückseite ..................................10 Installation ..................................11 Setup und Betrieb ................................11... - Seite 3 Performer 2000 LED Kein Licht ..................................24 Keine Reaktion auf DMX-Signale ..........................24 Technische Daten ................................26 Abmessungen ..................................27 Notizen ....................................28 Bestellnummer: 33040...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Performer 2000 LED 1 Farbrahmen 1 Sicherheitskabel ... - Seite 5 Performer 2000 LED Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. -
Seite 7: Netzanschlüsse
Performer 2000 LED • Stellen Sie immer sicher, dass der Bereich unter der Installation für gesperrt wird und keine unbefugten Personen anwesend sind, wenn das Gerät montiert, demontiert oder gewartet wird. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! -
Seite 8: Rückgabe
Performer 2000 LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts

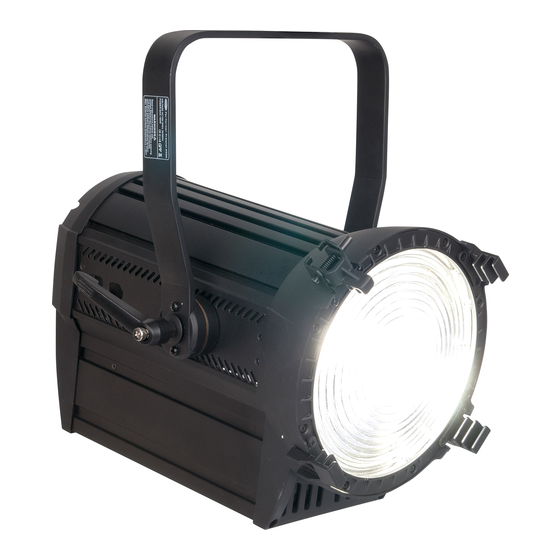

Performer 2000 LED Beschreibung des Geräts Funktionen Der Performer Profile 2000 LED von Showtec ist ein Theaterscheinwerfer mit hoher Leistung und hervorragenden Effekten. Lichtquelle: 16 x 10W Cree-LEDs Eingangsspannung: 100 - 240VAC, 60/50Hz Stromverbrauch: 160W Lichtleistung: 5300 Lumen ... - Seite 10 Performer 2000 LED Abb. 02 01) Frontdeckel 02) Frontlinsenabdeckung 03) Linsenrohr 04) Frontplatte 05) Oberabdeckung 06) Einstellschraube 07) Montagebügel mit Einstellschraube 08) Kühlkörperhalterung 09) Linsenplatte 10) Linsenrahmen 11) Sammellinse 12) LED-Platine 13) Thermoschalterhalterung 14) Ventilator 15) Ventilatorhalterung 16) Belüftungsschlitze 17) Motor...
-
Seite 11: Rückseite
Performer 2000 LED Rückseite Abb. 03 29) Powercon Netzeingang 100-240V 30) DMX-Eingang (IN), 3-polig 31) DMX-Eingang (IN), 5-polig 32) DMX-Ausgang (OUT), 3-polig 33) DMX-Ausgang (OUT), 5-polig 34) Powercon Netzausgang 100-240V 35) Sicherung T3,15AL/250V 36) LED-Display + Steuerungstasten Bestellnummer: 33040... -
Seite 12: Installation
Performer 2000 LED Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Performer 2000 LED. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 13: Einstellung Des Winkels
Performer 2000 LED Einstellung des Winkels 01) Lösen Sie die Einstellschraube (nicht entfernen!). 02) Kippen Sie den Scheinwerfer in die gewünschte Position. 03) Ziehen Sie die Einstellschraube wieder fest, um den Scheinwerfer zu fixieren. Abb. 05 Bestellnummer: 33040... -
Seite 14: Steuerungsmodi
Performer 2000 LED Steuerungsmodi Es gibt 3 Modi: • Stand-alone • Master/Slave • DMX-512 (1CH, 2CH, 5 CH) Ein Performer (selbstständiger Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 15: Mehrere Performer (Dmx-Steuerung)
Performer 2000 LED Mehrere Performer (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Performer und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 16: Verbinden Der Geräte
Performer 2000 LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 17: Bedienfeld
Performer 2000 LED Der Performer 2000 LED kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) MENU-Taste ENTER-Taste C) DOWN-Taste D) UP-Taste ZOOM-Regler LED-Display G) DIMMER-Regler Abb. 08 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 18: Menü-Übersicht
Performer 2000 LED Menü-Übersicht Bestellnummer: 33040... -
Seite 19: Hauptmenü-Optionen
Performer 2000 LED Hauptmenü-Optionen DMX-512-Modus Betriebsmodus Zoom/Dimmer-Einstellungen Weißkalibrierung Allgemeine Einstellungen Motor-Reset 1. DMX-512-Modus In diesem Modus können Sie die DMX-Adresse zuweisen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 20: Zoomeinstellung
Performer 2000 LED 06) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um die Dimmer-Einstellungen aufzurufen. 07) Erhöhen/Verringern Sie die Lichtintensität mit UP/DOWN oder dem Dimmer-Regler auf dem Bedienfeld (36). Der Einstellbereich umfasst die Werte , von dunkel bis max. -
Seite 21: Einstellungen Dimmerkurve
Performer 2000 LED 5.1. Einstellungen Dimmerkurve 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 02) Wählen Sie mit UP und DOWN eine der 4 verfügbaren Dimmerkurven aus: 5.2. Dimmgeschwindigkeit 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü... -
Seite 22: Leistungseinstellungen
Performer 2000 LED 5.5 Leistungseinstellungen 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 02) Drücken Sie UP/DOWN, um zwischen diesen 3 Modi zu wechseln: Standardmodus. Ein Kompromiss zwischen Ausgabequalität und Geräuschpegel. Ausgabeorientierter Modus. Das Gerät arbeitet bei voller Leistung, ohne den Geräuschpegel zu dämpfen. -
Seite 23: Reset
Performer 2000 LED 5.10 Reset 01) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. Auf dem Display erscheint nun 02) Geben Sie die Sicherheitskombination ein. Drücken Sie dafür die Tasten in dieser Reihenfolge: UP, DOWN, UP, DOWN, ENTER. -
Seite 24: Reinigung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Performer 2000 LED von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 25: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 23 für nähere Informationen zum Auswechseln der Sicherung. - Seite 26 Performer 2000 LED Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung. überhaupt nicht Die Geräte...
-
Seite 27: Technische Daten
Performer 2000 LED Technische Daten Modell: Showtec Performer 2000 LED Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 160W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: T3,15AL/250V Abmessungen: 255 x 380 x 388 mm (LxBxH) Gewicht: 7 kg Bedienung und Programmierung: Signal Pin OUT:... -
Seite 28: Abmessungen
Performer 2000 LED Abmessungen Bestellnummer: 33040... -
Seite 29: Notizen
Performer 2000 LED Notizen Bestellnummer: 33040... - Seite 30 Performer 2000 LED Bestellnummer: 33040...
- Seite 31 Performer 2000 LED Bestellnummer: 33040...
- Seite 32 ©2014 Showtec...
