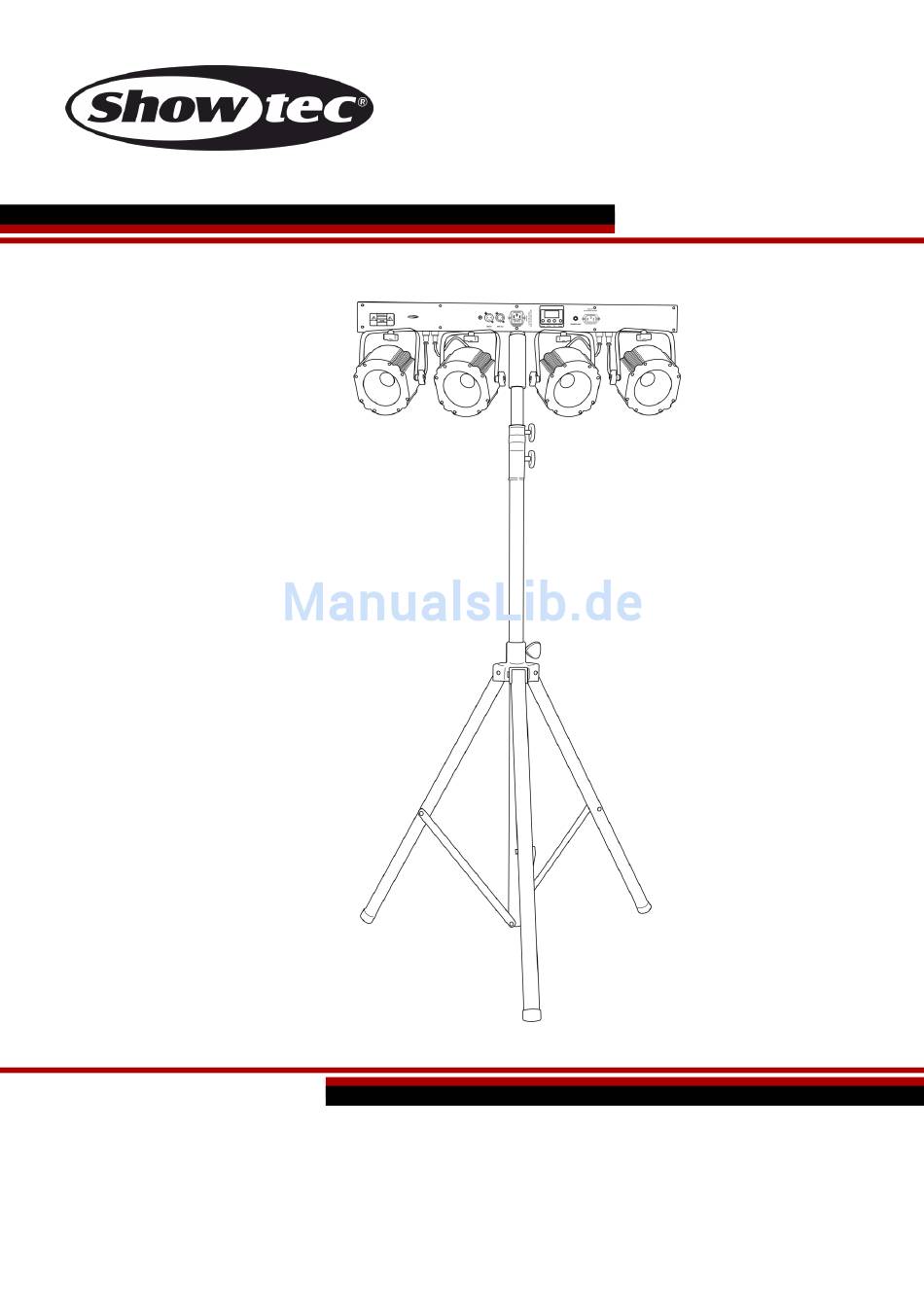

- Seite 1 HANDBUCH DEUTSCH Compact Power Lightset COB Bestellnummer: 30280 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Compact Power Lightset COB Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Voraussichtliche Nutzungsdauer von LEDs ......................2 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Compact Power Lightset COB IEC-Netzkabel (4,70 m) 2 Einstellschrauben ... -
Seite 4: Sicherheitshinweise
Compact Power Lightset COB Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: dafür qualifiziert sein und die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. -
Seite 5: Bestimmungsgemäßer Gebrauch
Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Montage
Stellen Sie immer sicher, dass der Bereich unter der Installation für unbefugte Personen gesperrt wird, wenn das Gerät montiert, demontiert oder gewartet wird. Das Compact Power Lightset COB kann mit den Halterungen an einer Wand oder an einem Dreibeinständer befestigt werden. -
Seite 7: Netzanschlüsse
Compact Power Lightset COB Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN... -
Seite 8: Beschreibung Des Geräts
Compact Power Lightset COB Beschreibung des Geräts Funktionen Das Compact Power Lightset COB von Showtec besteht aus mehreren Effektstrahlern mit hoher Leistung und hervorragenden Effekten. Es wird mit 2 Tragetaschen, einer Control-Bar und einem Dreibeinständer geliefert, um den Transport, die Montage und die Nutzung zu vereinfachen. -
Seite 9: Übersicht
Compact Power Lightset COB Übersicht Abb. 01 01) Control-Bar 02) Erde 03) DMX-Eingang (IN), 3-polig 04) DMX-Ausgang (OUT), 3-polig 05) IEC-Netzanschluss 100-240V + Sicherung 1,5A/250V 06) 4-stelliges LED-Display + Steuerungstasten 07) Fußschalter-Anschluss – 6,3mm Klinke (Bestellnummer: 30267) 08) IEC-Netzausgang 100-240V... -
Seite 10: Ein Compact Power Lightset (Voreingestellte Programme, Auto, Manuell)
Compact Power Lightset COB Ein Compact Power Lightset (voreingestellte Programme, Auto, manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 11: Mehrere Compact Power Lightsets (Dmx-Steuerung)
Compact Power Lightset COB Mehrere Compact Power Lightsets (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
Compact Power Lightset COB Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Compact Power Lightset COB Bedienfeld A) LED-Display MODE-Taste C) SETUP-Taste D) UP-Taste DOWN-Taste Abb. 04 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Scheinwerfer reagieren auf die DMX-Signale vom Controller (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.). -
Seite 14: Menü-Übersicht
Compact Power Lightset COB Menü-Übersicht Bestellnummer: 30280... -
Seite 15: Hauptmenü-Optionen
Compact Power Lightset COB Hauptmenü-Optionen Automodus DMX-512-Modus Master/Slave-Modus Musikgetakteter Modus Manueller Modus (statischer Farbmodus) Voreingestellte Programme 1. Automodus 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü aufzurufen. 03) Wechseln Sie mit der SETUP-Taste zwischen den beiden Optionen:... -
Seite 16: Musikgetakteter Modus
Compact Power Lightset COB 4. Musikgetakteter Modus 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Erhöhen oder verringern Sie die Audioempfindlichkeit mit UP und DOWN. Der Einstellbereich umfasst die Werte 0-31 (von geringer zu hoher Empfindlichkeit). 03) Das Gerät reagiert nun auf den Rhythmus der Musik. -
Seite 17: Voreingestellte Programme
Compact Power Lightset COB 6. Voreingestellte Programme 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Wählen Sie mit UP und DOWN eines der verfügbaren voreingestellten Programme aus. 03) Drücken Sie SETUP, sobald auf dem Display angezeigt wird, um die Farb-Presets aufzurufen. -
Seite 18: Dmx-Kanäle
Compact Power Lightset COB DMX-Kanäle 2 Kanäle Kanal 1 - voreingestellte Programme/Farbe Keine Funkion 10-19 20-29 Gelb 30-39 Grün 40-49 Zyan 50-59 Blau 60-69 Lila 70-79 Weiß 80-89 Voreingestelltes Programm 1 90-99 Voreingestelltes Programm 2 100-109 Voreingestelltes Programm 3 110-119... -
Seite 19: Kanäle
Compact Power Lightset COB 4 Kanäle Kanal 1 – Rot ( Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grün ( Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blau ( Dimmer muss geöffnet sein... -
Seite 20: Kanäle
Compact Power Lightset COB Kanal 5 – Keine Funktion ( wenn CH4 zwischen 0-79 eingestellt ist Kanal 5 – Geschwindigkeit ( CH4 muss zwischen 80 -239 eingestellt sein 0-255 Von langsam nach schnell Kanal 6 – Musiktaktung ( CH4 muss zwischen 240 -255 eingestellt sein... -
Seite 21: Kanäle
Compact Power Lightset COB 14 Kanäle Kanal 1 – Rot, LED 1 ( Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grün, LED 1 ( Dimmer muss geöffnet sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 – Blau, LED 1 ( Dimmer muss geöffnet sein... - Seite 22 Compact Power Lightset COB 250-255 Musikgetakteter Modus Kanal 2 - Dimmer 0-255 Schrittweise Einstellung von 0-100% Kanal 3- Stroboskop 0-255 Blitzgeschwindigkeit von langsam nach schnell Kanal 4 – Rot 1 ( Dimmer muss geöffnet und CH1 zwischen 0 -9 eingestellt sein...
-
Seite 23: Wartung
Compact Power Lightset COB Wartung Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal unterzogen werden. Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. -
Seite 24: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 22 für nähere Informationen zum Auswechseln der Sicherung. - Seite 25 Compact Power Lightset COB Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte...
-
Seite 26: Technische Daten
Compact Power Lightset COB Technische Daten Modell: Compact Power Lightset COB Eingangsspannung: AC 100-240V, 60/50Hz Kontinuierliche Leistung: Sicherung: 1,5A/250V Abmessungen: 846 x 99 x 280 mm (LxBxH )(ohne Dreibeinständer) Gewicht: 9 kg Bedienung und Programmierung: Setup und Adresszuweisung: 4-stelliges LED-Display für das einfache Setup... -
Seite 27: Abmessungen
Compact Power Lightset COB Abmessungen Bestellnummer: 30280... - Seite 28 Compact Power Lightset COB Bestellnummer: 30280...
-
Seite 29: Notes
Compact Power Lightset COB Notes Bestellnummer: 30280... - Seite 30 Compact Power Lightset COB Bestellnummer: 30280...
- Seite 31 Compact Power Lightset COB Bestellnummer: 30280...
- Seite 32 ©2014 Showtec...
