Inhaltszusammenfassung für SHOWTEC Power Spot 3 Q5

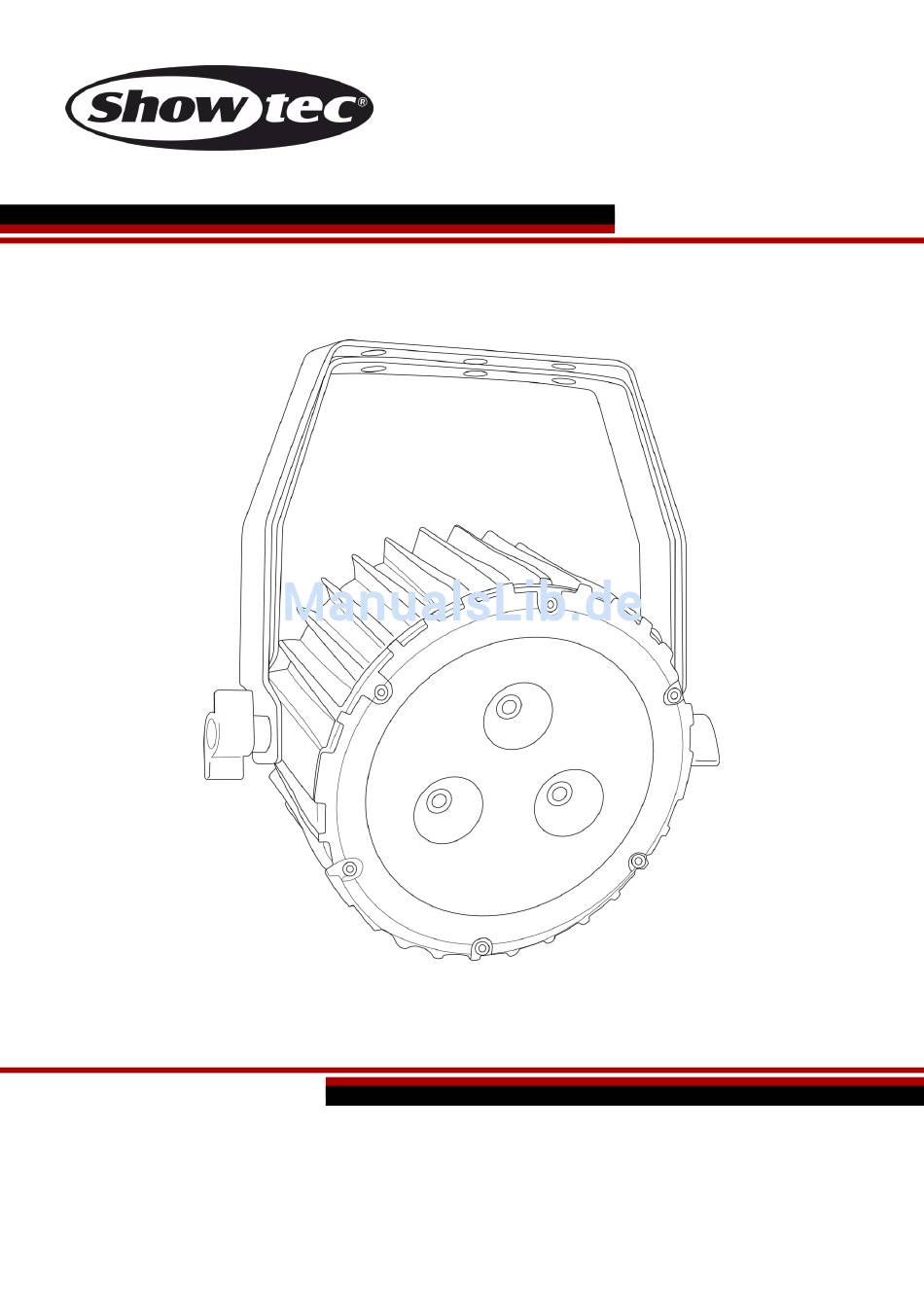

- Seite 1 HANDBUCH DEUTSCH Power Spot 3 Q5 Bestellnummer: 42573 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Power Spot 3 Q5 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................6 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Power Spot 3 Q5 IEC-Netzkabel (1,5 m) Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Power Spot 3 Q5 Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. - Seite 6 Power Spot 3 Q5 Verfahrensweise: • Falls der Projektor von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. • Verwenden Sie eine Schelle, um den Projektor mithilfe der Halterung an einem Traversenrahmen zu befestigen.
-
Seite 7: Netzanschlüsse
Power Spot 3 Q5 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN... -
Seite 8: Beschreibung Des Geräts

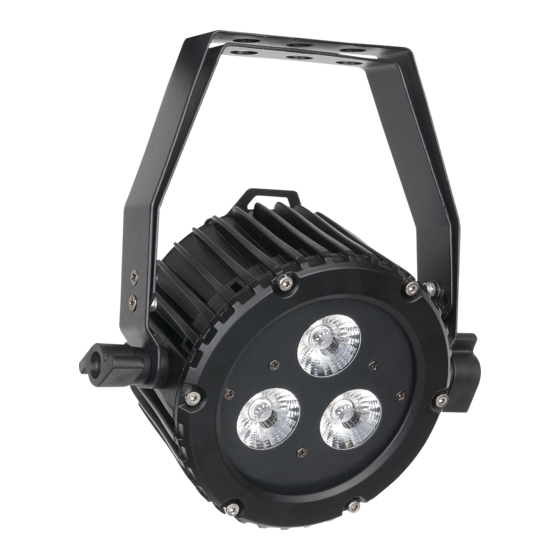

Power Spot 3 Q5 Beschreibung des Geräts Funktionen Der Power Spot 3 Q5 von Showtec ist ein ultrakompakter Effektstrahler mit hoher Leistung und hervorragenden Effekten. Der Power Spot 3 ist ideal für kleine Clubs und mobile DJs. Kompakte Größe ... -
Seite 9: Rückseite
09) DMX-Ausgang, 3-polig Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Power Spot 3 Q5. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Steuerungsmodi
Power Spot 3 Q5 Steuerungsmodi Es gibt 6 Modi: • Voreingestellte Programme • Automodus • Manueller Modus (statische Farbe) • Musiktaktung • Master/Slave • DMX-512 (5CH, 7CH, 9CH) Ein Power Spot (voreingestellte Programme, Automodus und manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Power Spots (Dmx-Steuerung)
Power Spot 3 Q5 Mehrere Power Spots (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
Power Spot 3 Q5 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Power Spot 3 Q5 Der Power Spot 3 Q5 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld LED-Display MODE-Taste SETUP-Taste UP-Taste DOWN-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
Power Spot 3 Q5 Menü-Übersicht Bestellnummer: 42573... -
Seite 15: Hauptmenü-Optionen
Power Spot 3 Q5 Hauptmenü-Optionen Voreingestellte Programme Automodus DMX-512-Modus Master/Slave-Modus Musiktaktung Manueller Modus (statischer Farbmodus) 1. Voreingestellte Programme In diesem Menü können Sie die voreingestellten Programme auswählen. 01) Drücken Sie die MODE-Taste, bis auf dem Display eines der 11 voreingestellten Programme angezeigt wird: 02) Drücken Sie UP/DOWN, um zwischen den Programmen zu wechseln. -
Seite 16: Dmx-512-Modus
Power Spot 3 Q5 3. DMX-512-Modus In diesem Menü können Sie eine DMX-Adresse und die gewünschte Kanalanzahl einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse auszuwählen. Ihnen stehen 512 DMX- Adressen zur Verfügung. -
Seite 17: Dmx-Kanäle
Power Spot 3 Q5 DMX-Kanäle 5 Kanäle Kanal 1 – Rot 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 - Grün 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 3 - Blau 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 4 - Weiß 0-255 Schrittweise Weißeinstellung von 0-100%... - Seite 18 Power Spot 3 Q5 Kanal 4 – Blau ( Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 5 – Weiß ( Dimmer muss geöffnet sein 0-255 Schrittweise Weißeinstellung von 0-100% Kanal 6 – Gelb ( Dimmer muss geöffnet sein...
-
Seite 19: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Power Spot 3 Q5 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 20: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 18 für nähere Informationen zum Auswechseln der Sicherung. - Seite 21 Power Spot 3 Q5 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte...
-
Seite 22: Technische Daten
Power Spot 3 Q5 Technische Daten Modell: Showtec Power Spot 3 Q5 Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 32W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: T1L/250V Abmessungen: 200 x 90 x 224 mm (LxBxH) Gewicht: 1,6 kg Bedienung und Programmierung:... -
Seite 23: Abmessungen
Power Spot 3 Q5 Abmessungen Bestellnummer: 42573... -
Seite 24: Notizen
Power Spot 3 Q5 Notizen Bestellnummer: 42573... - Seite 25 ©2015 Showtec...
