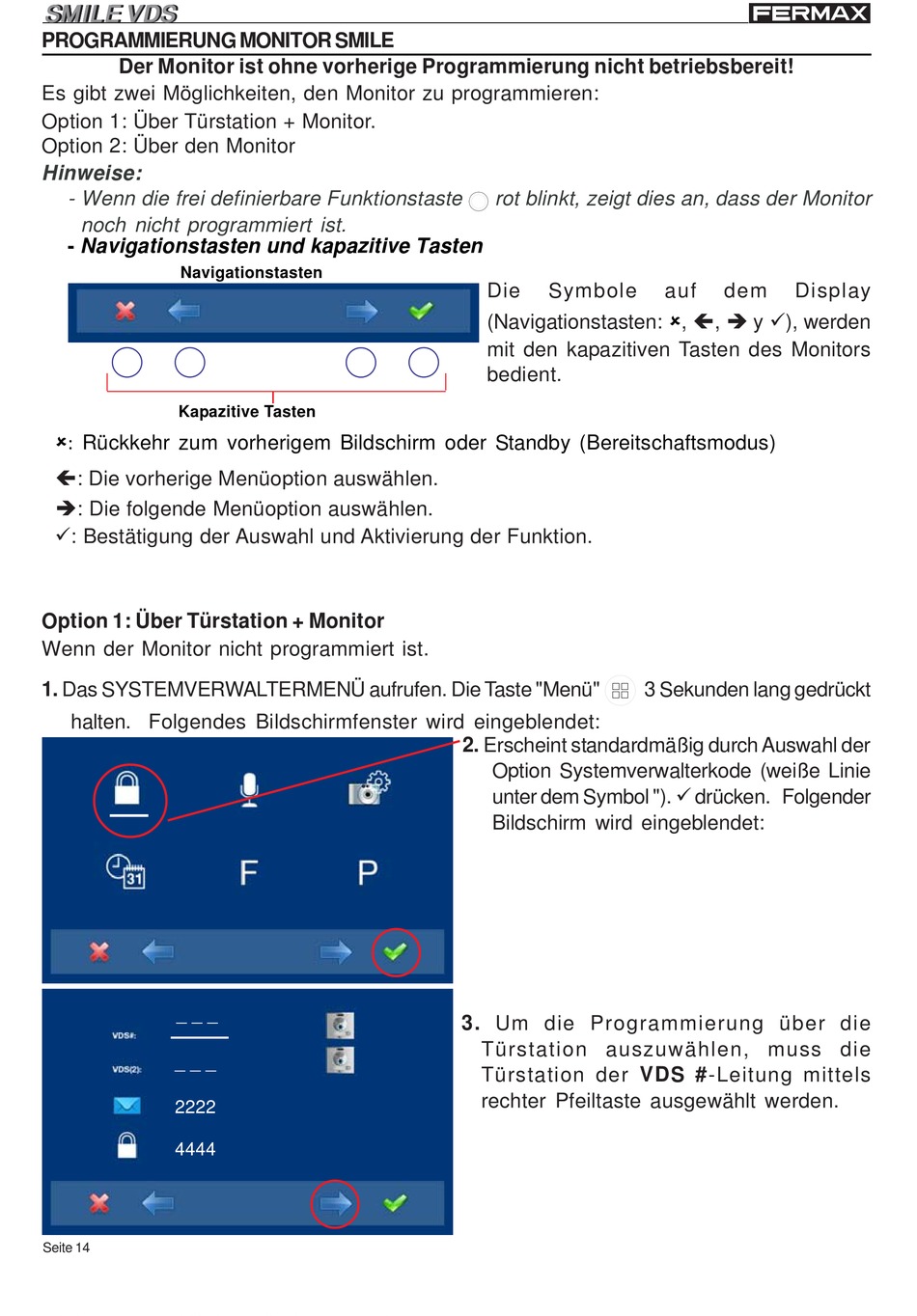

PROGRAMMIERUNG MONITOR SMILE

Der Monitor ist ohne vorherige Programmierung nicht betriebsbereit!
Es gibt zwei Möglichkeiten, den Monitor zu programmieren:
Option 1: Über Türstation + Monitor.
Option 2: Über den Monitor
Hinweise:
- Wenn die frei definierbare Funktionstaste
noch nicht programmiert ist.
- Navigationstasten und kapazitive Tasten
Navigationstasten
Kapazitive Tasten
: Rückkehr zum vorherigem Bildschirm oder Standby (Bereitschaftsmodus)
: Die vorherige Menüoption auswählen.
: Die folgende Menüoption auswählen.
: Bestätigung der Auswahl und Aktivierung der Funktion.
Option 1: Über Türstation + Monitor
Wenn der Monitor nicht programmiert ist.
1. Das SYSTEMVERWALTERMENÜ aufrufen. Die Taste "Menü"
halten. Folgendes Bildschirmfenster wird eingeblendet:
_ _ _
_ _ _
2222
4444
Seite 14
rot blinkt, zeigt dies an, dass der Monitor
Die Symbole
(Navigationstasten: , ,  y ), werden
mit den kapazitiven Tasten des Monitors
bedient.
2. Erscheint standardmäßig durch Auswahl der
Option Systemverwalterkode (weiße Linie
unter dem Symbol ").  drücken. Folgender
Bildschirm wird eingeblendet:
3. Um die Programmierung über die
Türstation auszuwählen, muss die
Türstation der VDS #-Leitung mittels
rechter Pfeiltaste ausgewählt werden.
auf dem Display
3 Sekunden lang gedrückt
