Artweger twinline 170 Montageanleitung Seite 16

16
10 mm
5 mm
VARIANTE
X=545 mm
DE

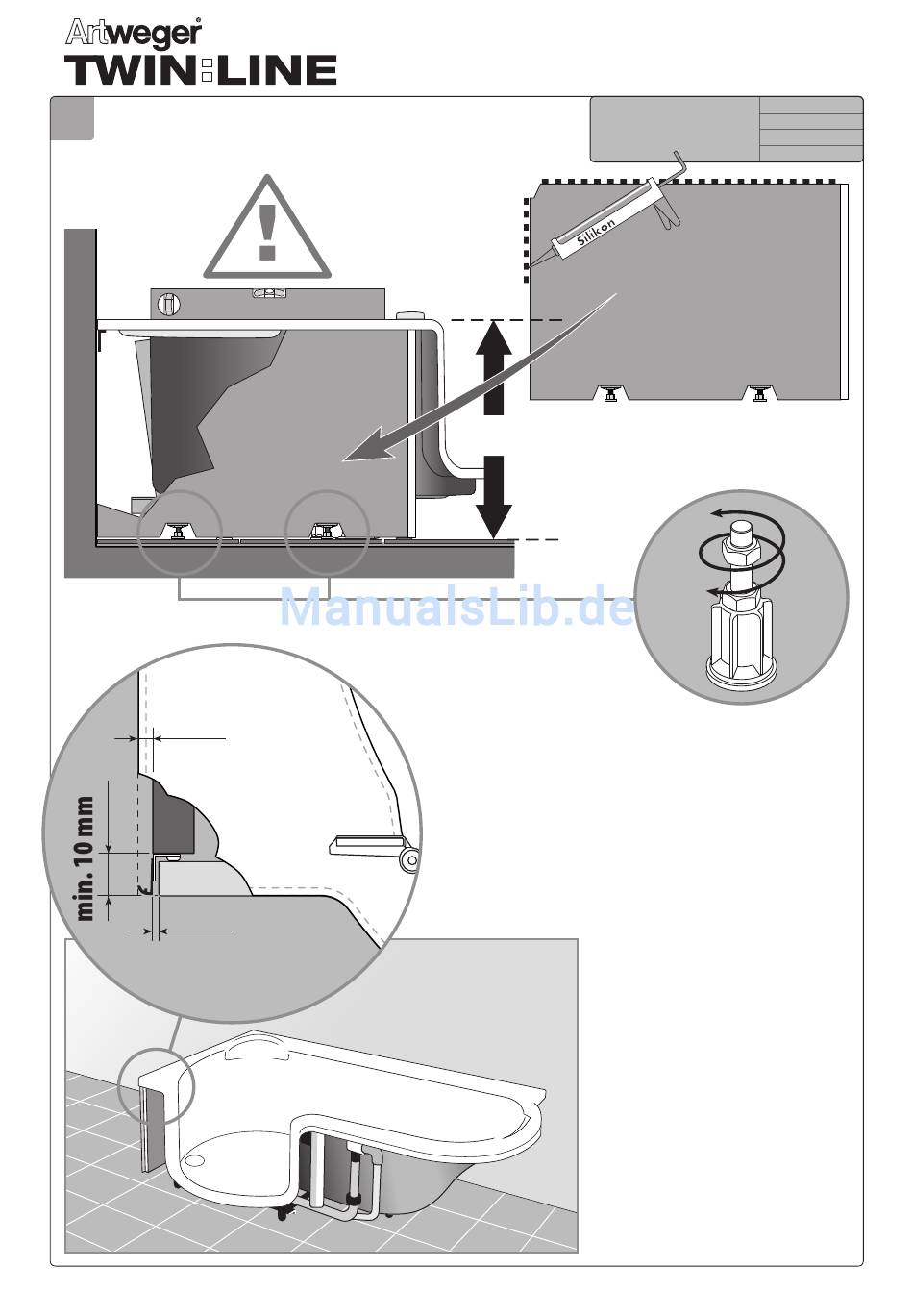

WICHTIG! Maß X ist unbedingt einzuhalten
damit nach der Wannenmontage die Schürzen
passen!
EN
IMPORTANT! Dimension X must be adhered
to in order for the skirts to fit after tub assembly!
FR
lage.
IMPORTANT! La dimension X est à respec-
ter impérativement pour l'adaptation des
tabliers après le montage de la baignoire.
NL
BELANGRIJK! Maat X moet beslist worden
aangehouden zodat na de montage de schorten
passen.
16 / 24 16 / 24
mit Seitenwand
and sidescreen
acces d'angle
meet zijwand
Fliesenträger-Modul einsetzen!
Insert the tile substrate module!
Poser le module support de carre-
Betegelingsmodul plaatsen!
