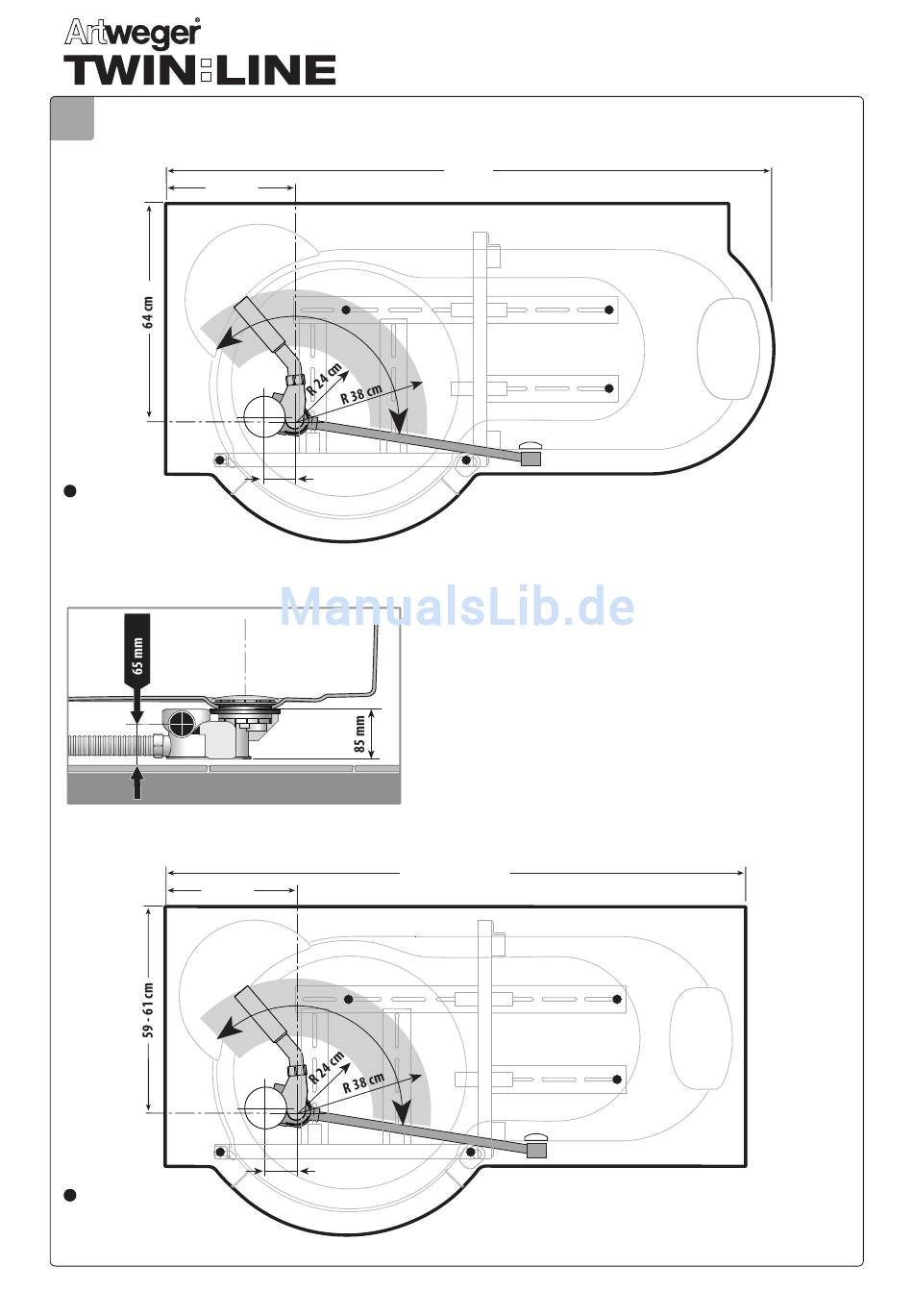

Installation Area - Artweger twinline 170 Montageanleitung

13 Siphon-
Montagebereiche
38,5 cm
= Wannenfüße
= tub feet
= Pieds de la baignoire
= Badvoeten
38,5 cm
= Wannenfüße
= tub feet
= Pieds de la baignoire
= Badvoeten
Odour-trap

installation area

9 cm
160 / 170 / 180 cm
9 cm
Zones de
montage du siphon
180 cm
Wannen-Überlaufgarnitur
Tub/overflow set
Garniture du trop-plein de la baignoire
.
Overloopgarnituur
Siphon-Anschlusshöhe
Height of odour-trap connection
Hauteur de raccordement du siphon
Sifon aansluithoogte
Wannen-Überlaufgarnitur
Tub/overflow set
Garniture du trop-plein de la baignoire
.
Overloopgarnituur
13 / 24 13 / 24
Sifon-
montage
MA_TL1_Wanne_mech_11974_11_17
