10 Gerät anschließen
4.3

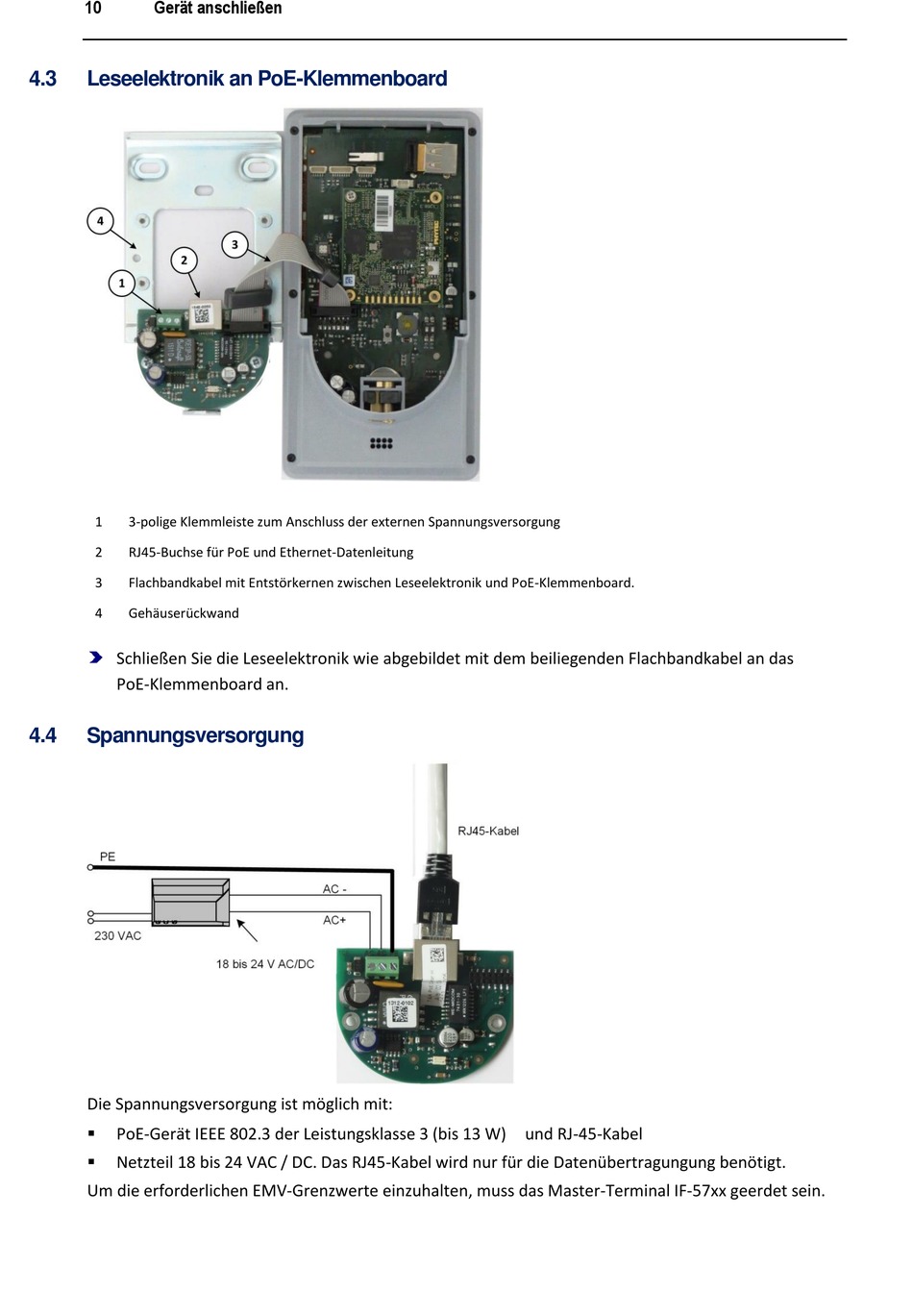

Leseelektronik an PoE-Klemmenboard

1 3-polige Klemmleiste zum Anschluss der externen Spannungsversorgung
2 RJ45-Buchse für PoE und Ethernet-Datenleitung
3 Flachbandkabel mit Entstörkernen zwischen Leseelektronik und PoE-Klemmenboard.
4 Gehäuserückwand
Schließen Sie die Leseelektronik wie abgebildet mit dem beiliegenden Flachbandkabel an das
PoE-Klemmenboard an.
4.4

Spannungsversorgung

Die Spannungsversorgung ist möglich mit:

PoE-Gerät IEEE 802.3 der Leistungsklasse 3 (bis 13 W) und RJ-45-Kabel

Netzteil 18 bis 24 VAC / DC. Das RJ45-Kabel wird nur für die Datenübertragungung benötigt.
Um die erforderlichen EMV-Grenzwerte einzuhalten, muss das Master-Terminal IF-57xx geerdet sein.
