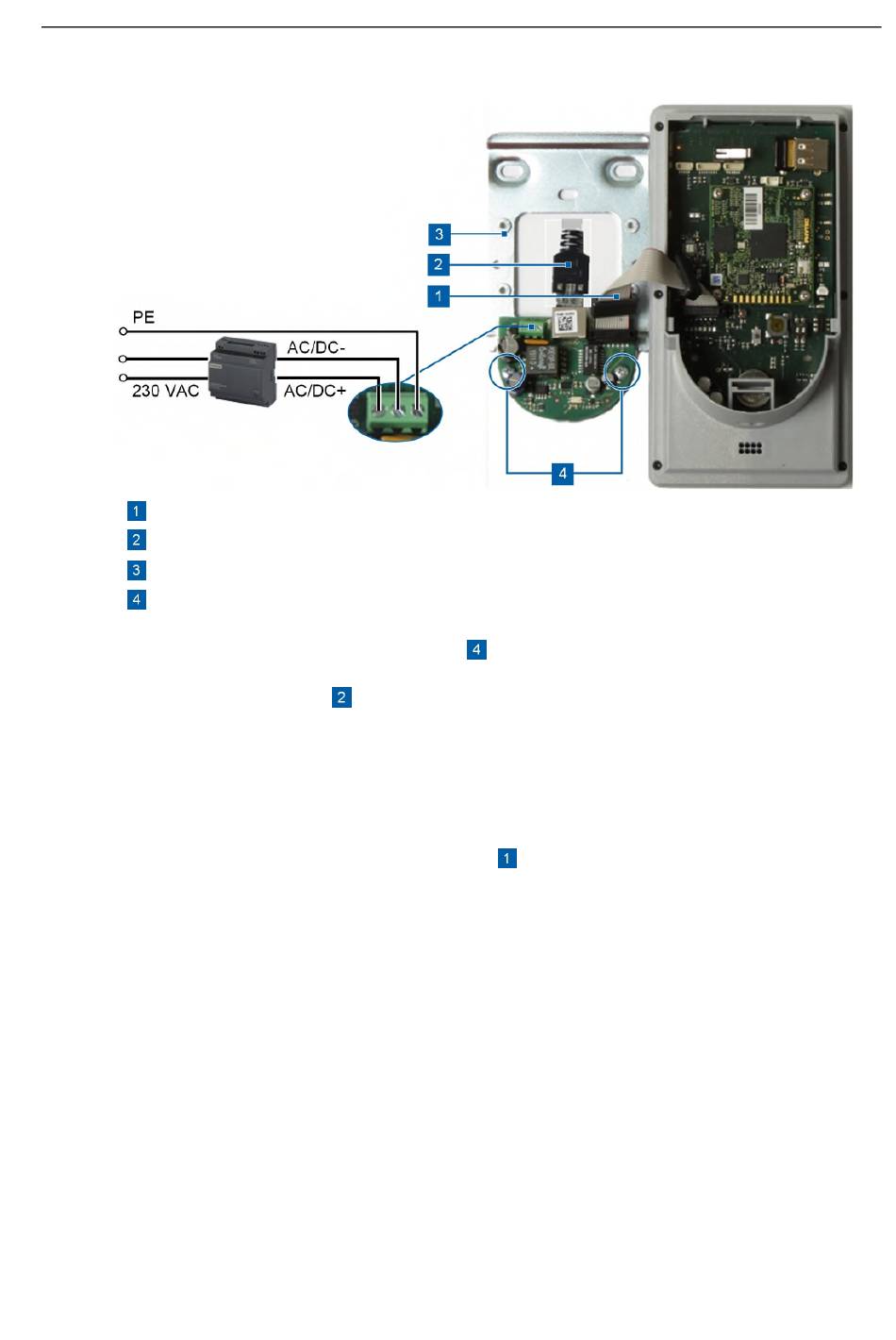

2.3 PoE-Connector montieren und anschließen
Flachbandkabel
Netzwerkkabel
Gehäuserückwand
Schrauben zur Befestigung an der Gehäuserückwand
Schrauben Sie den PoE-Connector mit den beiden beiliegenden Schrauben an den
Gewindebolzen der Gehäuserückwand
Führen Sie das Netzwerkkabel durch die Aussparung der Metallrückwand und stecken
Sie den RJ45-Stecker
Um den PoE-Connector extern mit Spannung zu versorgen (falls erforderlich), schließen
Sie zusätzlich die drei Adern des Kabels an die Klemmen AC/DC-, AC/DC+ und die
Schutzerde an die Klemme PE an. Die Funktionserdung wird über den RJ45-Stecker
und den Hub/Switch sichergestellt.
Der PoE-Connector wird über ein14-poliges Flachbandkabel mit Entstörkernen zwischen
Mainboard und dem PoE-Connector mit dem Terminal verbunden.
Stecken Sie das 14-polige Flachbandkabel
.
in die Buchse des PoE-Connectors.
wie in der Abbildung gezeigt.
Terminal montieren
5
