2.2

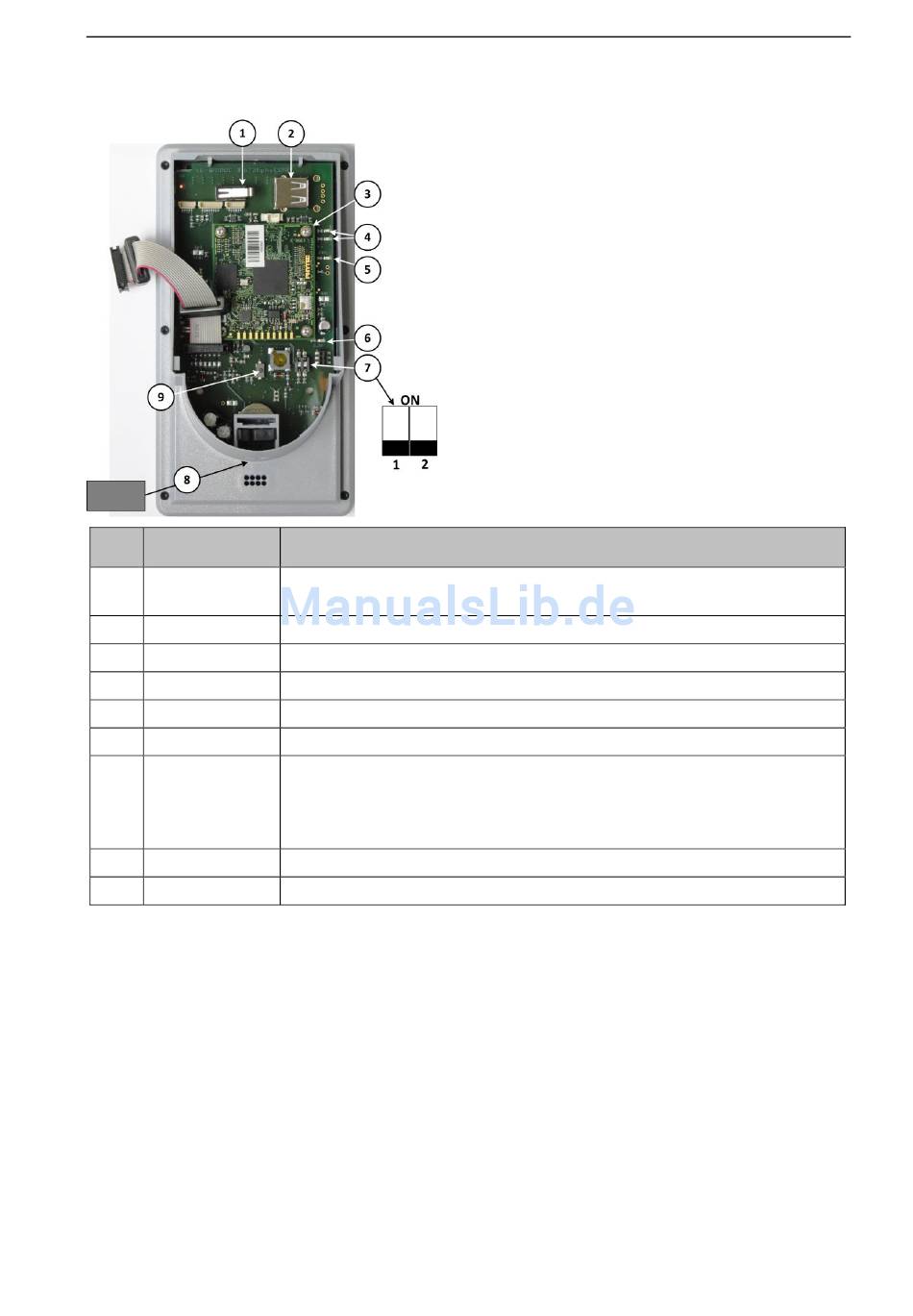

Steckbuchsen, LED und Schalter
Pos.
Bezeichnung
1
Gehäuseschalter
2
USB-Anschluss
3
phyCore-Karte
4
2 x Ethernet LED
5
Application LED
6
Power LED
7
DIP-Schalter
8
Klebestreifen
9
Reset-Taster
Funktion
löst beim Öffnen des Gehäuses einen Alarm aus. Um diesen Alarm zu unterdrücken, müssen
Sie ihn durch entsprechende Parametrierung im Zeiterfassung-Programm abschalten.
Anschluss WLAN
Steuerung des Geräts
leuchten bei einer Netzwerkverbindung
leuchtet, sobald die Systemprozesse gestartet sind und das Gerät betriebsbereit ist
leuchtet bei vorhandener Betriebsspannung
Der Kaltstart-Schalter (1) dient der Löschung gespeicherter Daten und der Einstellung von
Standardparametern.
Der SW-Schalter (2) dient der Einstellung der Standard-IP-Adresse 172.18.70.52 mit
temporärer Speicherung der eingestellten IP-Adresse.
wird über das Steckschloss geklebt, um elektrostatische Entladungen zu vermeiden.
beendet aktive Prozesse und löst einen Reboot (Neustart) aus.
Systemüberblick
5
