LED und Schalter
Dieses Kapitel informiert über Funktionen der LEDs und Schalter.
i

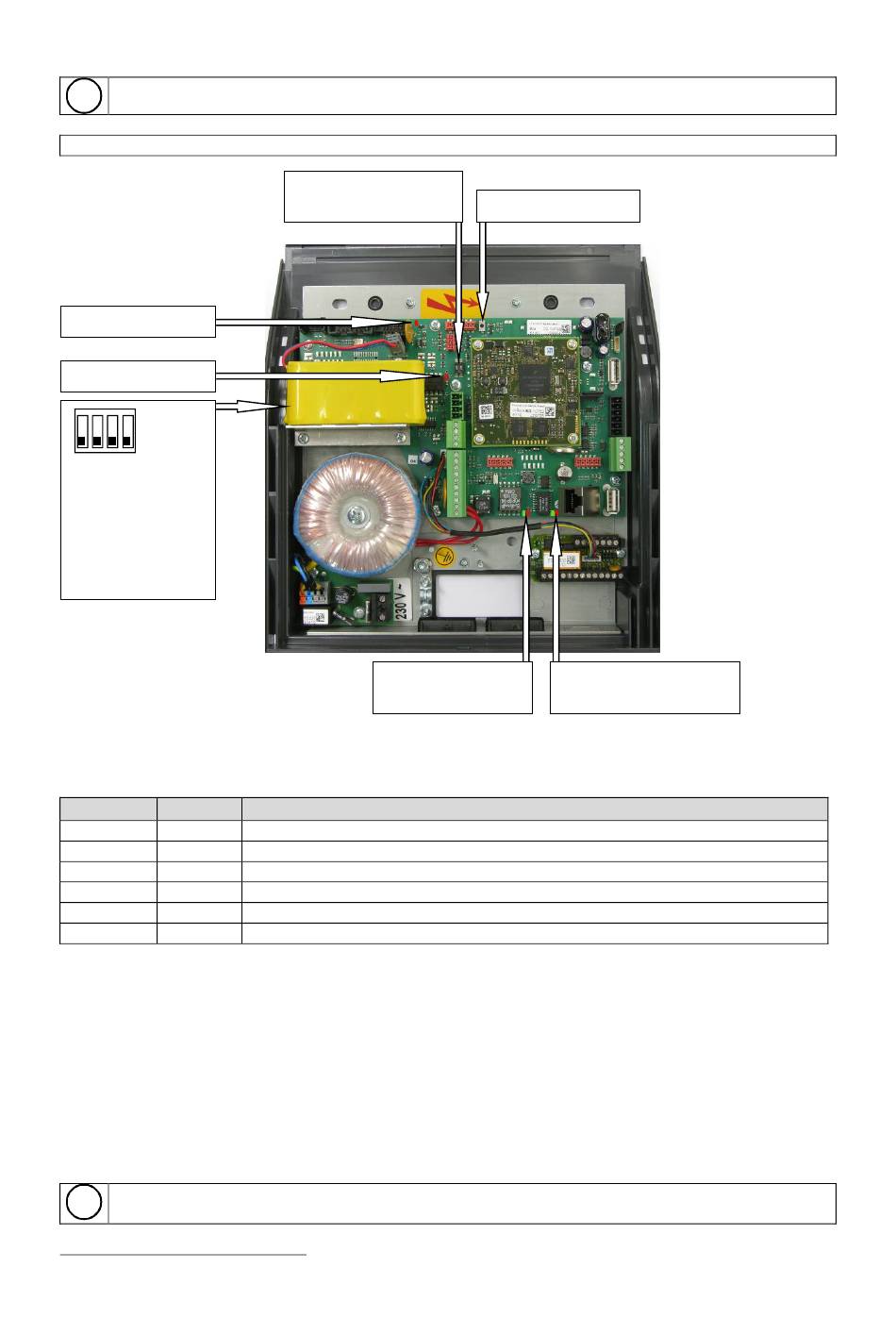

Schaubild 5: Schnittstellen-Board mit Schalter und LEDs
AKKU-LED (rot)
VCC-LED (rot)
ON
OFF
Schalter unter
dem Akku auf
OFF
4 Schalter zur
Einstellung einer
Basis-Adresse
LED-Signale
Die aufgelisteten LED's signalisieren Betriebszustände.
LED
Status
AKKU
Leuchtet
VCC
Leuchtet
RUN
Leuchtet
1
BUS
Leuchtet
Netz
Leuchtet
SPEED
Leuchtet
Reset-Taster
Der Reset-Taster beendet aktive Prozesse und löst einen Reboot (Neustart) aus.
Kaltst-Schalter
Der Kaltst-Schalter dient zum Löschen gespeicherter Daten und zur Einstellung von
Standardparametern.
SW-Schalter
Der SW-Schalter dient zur Einstellung der Standard IP-Adresse 172.18.70.52 mit temporärer
Speicherung der eingestellten IP-Adresse.
Informationen um einen Kaltstart auszulösen finden Sie im Kapitel: >Standard-Werte
i
einstellen<.
1
Die LED kann auch flackern.
Seite 8
Kaltstart-Schalter 1
SW-Schalter 2
BUS-LED (grün)
RUN-LED (rot)
Signalisierung
Bei Geräten mit interner Notstromversorgung: AKKU wird geladen.
Betriebsspannung vorhanden.
Applikation gestartet.
Datenverkehr mit Slave-Terminals.
Bei Netzwerk-Datenverkehr.
Nur bei 100Mb. Netzwerkverbindung / nicht bei10Mb. Netzwerkverbindung.
Reset-Taster
Netz-LED (grün)
Speed-LED (rot)
