6.

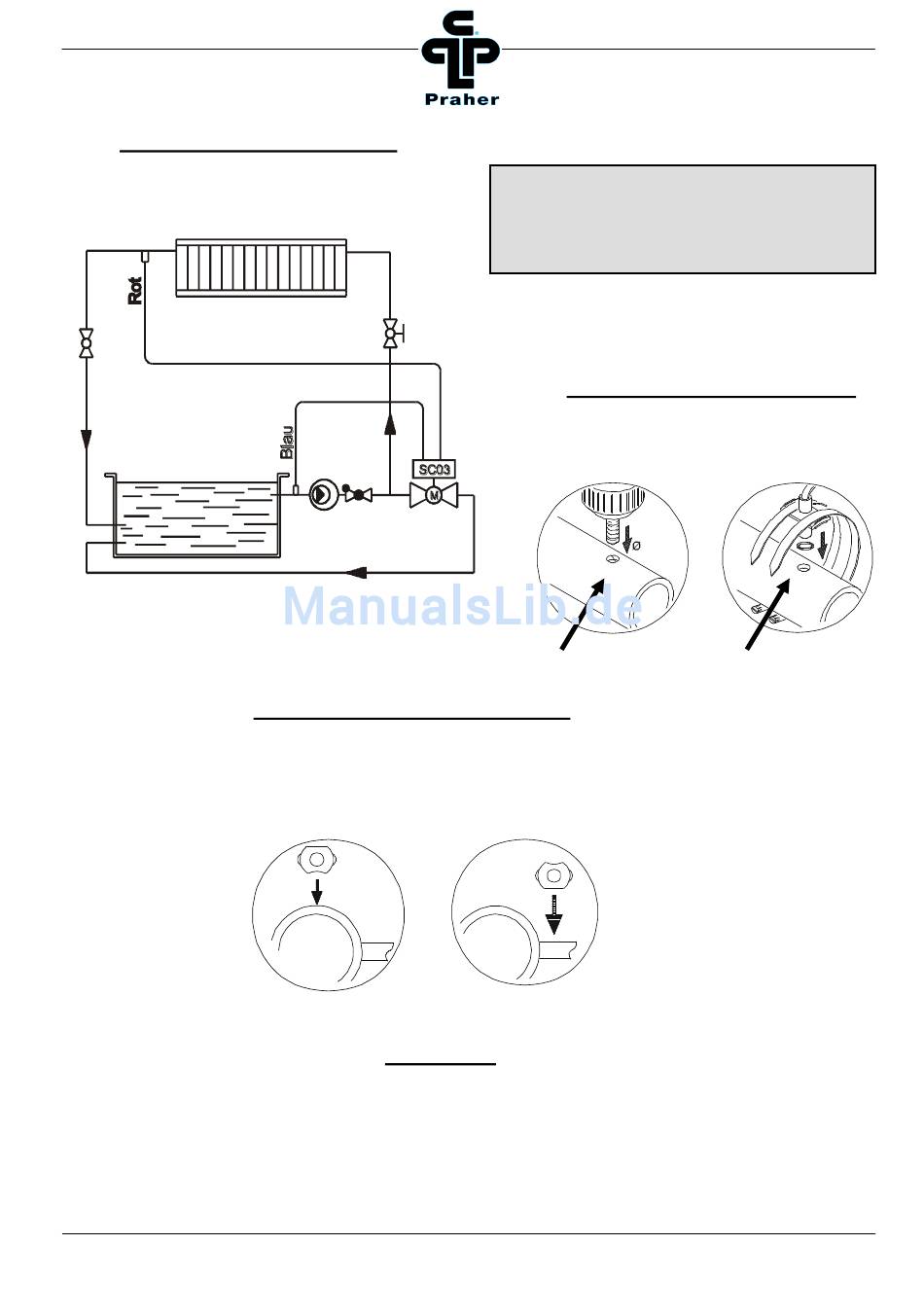

Schematische Darstellung

Bei der Fühlermontage darauf achten,
dass die jeweiligen Fühler so nah als
möglich bei dem zu messendem
Medium (z.B. Wasser) montiert werden!
Montage des Poolfühlers (blau):
Poolfühler möglichst nahe am Pool montieren
Dazu das Rohrleitungssystem drucklos
machen und Entleeren.
10mm
Bohrung O-Ring,
Dichtelement
Montage des Kollektorfühlers (rot):
Kollektorfühler (rot) möglichst nahem am Sammelrohr vom Kollektorausgang
anbringen und darauf achten dass der Kollektorfühler der direkten
Sonneneinstrahlung ausgesetzt und nicht durch frühzeitige Schattenbildung
(z.B. Bäume, Gebäude) beeinträchtigt wird. Bei nicht Einhaltung kann die
Sonnenenergie nicht optimal ausgenützt werden.
ACHTUNG
Bedingt durch die Anordnung der Fühler im System kann es zu geringfügigen
Abweichungen der eingestellten Temperatur, im Vergleich zur Pooltemperatur,
kommen
Seite- 4 -
