Inhaltszusammenfassung für Midland CT210
-
Seite 2: Inhaltsverzeichnis
Inhalt Wartung ..........................2 Eigenschaften ........................2 Hauptanzeigen/Bedienelemente ..................3 LCD-Display .........................5 Grundeinstellungen ......................6 Erweiterte Funktionen......................15 Menü-Operationen Auto-Programm-Mode ......................17 Tabelle Auto-Programm-Mode ....................18 Technische Daten .......................19 Anleitung zur Fehlersuche ....................20... -
Seite 3: Wartung
Inhalt • 1 Funkgerät • 1 Antenne • 1 Akku-Pack • 1 Gürtel-Clip • 1 Desktop-Schnellladegerät • Bedienungshandbuch Bitte wenden Sie sich an Ihren Händler, falls Teile fehlen sollten. Wartung Ihr Sprechfunkgerät ist ein empfindliches elektronisches Gerät, das mit Vorsicht behandelt werden muss. -
Seite 4: Hauptanzeigen/Bedienelemente

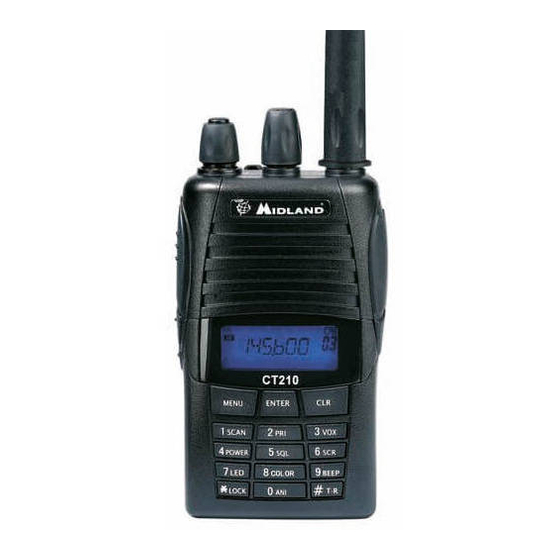

Hauptanzeigen/Bedienelemente 2. Antenne 1. Encoder-Drehknopf 3. Power/Volume On-Off 4. Sendeanzeige 5. Lautsprecher 6. Mikrofon 7. LCD 9. Taste Clear 8. Funktionstaste 10. Bestätigungstaste 11. Tastatur 13. Reverse-Taste 12. Tastatursperre (Frequenzumkehrung) 17. Akku- Entriegelung 14. PTT-Taste 18. Klinkenstecker Lautsprecher/ 15. Monitor-Taste Mikrofon 16. -
Seite 5: Hauptanzeigen/Bedienelemente - Beschreibung
Hauptanzeigen/Bedienelemente - Beschreibung Zum Ein- und Ausschalten des Funkgerätes und zur Einstellung Power/Volume On-Off der Lautstärke. Wenn gedrückt wird, leuchtet die Sendeanzeige auf. Sendeanzeige Wenn Kanal belegt ist, zeigt Display Anzeige Busy Durch das Drücken wird auf Senden umgeschaltet. -Taste Halten Sie diese Taste im Empfangsmodus gedrückt: der benutzte MONI (Monitor) Taste... -
Seite 6: Lcd-Display
LCD-Display Wenn das Funkgerät eingeschaltet ist, werden auf dem Display viele Symbole angezeigt. Die folgende Tabelle hilft Ihnen bei ihrer Identifizierung. Anzeige Akkuladestand Zeigt TX-Offset relativ RX-Frequenz (Repeatershift) Anzeige Sendeleistung (HI=High/LO=Low) Anzeige Frequenz-Scanning Tastatursperre Zeigt an, wenn DCS eingeschaltet ist CTCSS eingeschaltet VOX eingeschaltet Ruf-Funktion... -
Seite 7: Grundeinstellungen
Grundeinstellungen Mitgelieferte Antenne Stecken Sie die mitgelieferten Antenne in die SMA-Buchse und drehen Sie die Antenne im Uhrzeigersinn in die Buchse. Zum Herausnehmen Antenne entgegen dem Uhrzeigersinn drehen. Ein- und Ausschalten des Gerätes Drehen Sie zum Einschalten des Gerätes den PWR/VOL Knopf im Uhrzeigersinn, bis ein Beep-Ton zu hören ist. -
Seite 8: Einstellung Der Funktion Frequenzumkehrung
Einstellung der Funktion Frequenzumkehrung Die Funktion ist nur bei der Verbindung über einen Repeater möglich: Sie gestattet die Invertierung der TX-Frequenz mit der RX-Frequenz. Halten Sie im Modus Kanal/Frequenz zwei Sekunden gedrückt, bis “R” auf dem Display erscheint. Wiederholen Sie den gleichen Vorgang, um zur vorausgehenden Frequenzeinstellung zurückzukehren. -
Seite 9: Seitliche Tasten
DTMF Code Drücken Sie im Modus Kanal/Frequenz PTT und geben Sie eine Nummer auf der Tastatur ein. Seitliche Tasten PTT: zum Senden drücken und zum Empfangen loslassen MONI: zum Überprüfen der verwendeten PTT + CALL: zum Befähigen des Frequenz drücken Tons mit 1.750 Hz drücken. -
Seite 10: Einen Speicher Löschen
Einen Speicher löschen 1.Einen abgespeicherten Kanal löschen Schalten Sie das Gerät im Modus aus. Halten Sie die Taste gedrückt und schalten Sie das Gerät ein. “DEL?” und die abgespeicherte Kanalnummer werden angezeigt. Drehen Sie den Encoder -Knopf oder wählen Sie den zu löschenden Kanal. -
Seite 11: Erweiterte Funktionen
Erweiterte Funktionen Wahl des VOX-Empfindlichkeitspegels Die Funktion VOX ist standardmäßig deaktiviert. Gehen Sie zur Aktivierung wie folgt vor: 1. Drücken Sie die Taste 2. drehen Sie den Encoder-Knopf, bis das Display ‘VOX’ (Menü 03) anzeigt; 3. drücken Sie die Taste 4. -
Seite 12: Hintergrundbeleuchtung On/Off
können Sie auch das Schnellwahlmenü benutzen: Drücken Sie die Taste und dann und befolgen Sie die beschriebene Vorgehensweise ab Punkt 3. Scrambler On/Off Gehen Sie zur Aktivierung des Scramblers wie folgt vor: 1. Drücken Sie die Taste 2. drehen Sie den Encoder-Knopf, bis ‘SCRM’ (Menü 06) angezeigt wird; 3. -
Seite 13: Automatische Numerische Identifizierung (Ani) On/Off
benutzen: Drücken Sie die Taste und dann und befolgen Sie die beschriebene Vorgehensweise ab Punkt 3. Beep On/Off Der Tastatur-Beep ist standardmäßig aktiviert. Gehen Sie zur Deaktivierung wie folgt vor: 1. Drücken Sie die Taste 2. drehen Sie den Encoder-Knopf, bis‘BEEP’ (Menü 09) angezeigt wird; 3. -
Seite 14: Wahl Der Ctcss- Und Dcs-Töne
5. drücken Sie erneut 6. drücken Sie zum Verlassen zwei Mal Für die schnelle Wahl des Relaisablage können Sie auch das Schnellwahlmenü benutzen: Drücken Sie die Taste und dann und befolgen Sie die beschriebene Vorgehensweise ab Punkt 3. Einstellung der Relaisablage (Repeater-Shift) 1. -
Seite 15: Voice-Funktion (Nur Auf Englisch)
Falls Sie bei der Wahl der DCS-Codes drücken, wählen Sie die normalen DCS-Codes (N) oder die invertierten (I). Voice-Funktion (nur auf Englisch) Mit dieser Funktion aktivieren Sie eine Stimme, die Sie über jede Bedienung/Wahl informiert, die Sie vornehmen. gehen Sie zur Aktivierung wie folgt vor: 1. -
Seite 16: Menü-Operation
Menü-Operation Bei der Bedienung aller Elemente/Einstellungen des Menüs müssen diese allgemeinen Schritte befolgt werden: 1 Drücken Sie die Taste 2 Drehen Sie den Encoder-Knopf, um das gewünschte Menü zu wählen. 3 Drücken Sie und drehen Sie den Encoder-Knopf, um die gewünschte Einstellung zu wählen. - Seite 17 WIE OBEN TOT? 12 OFF-270 Sende-Timeout Zum Wählen Encoder drehen Drücken Sie zur Bestätigung SCANS?13 TO/CO/SE Scan-Typ Drücken Sie zwei Mal zum Verlassen Zum Wählen Encoder drehen Aktivierung VOICE?14 ON/OFF Drücken Sie zur Bestätigung Voice-Funktion Drücken Sie zum Verlassen Eingangsfrequenz oder Encoder drehen DIFFR? 15 0-70.995 Drücken Sie...
-
Seite 18: Auto-Programm-Mode
Auto-Programm-Mode Gehen Sie zum Aufrufen des Auto-Programm-Modes wie folgt vor: 1. Halten Sie ‘MONI’ und gedrückt, während das Gerät eingeschaltet ist, bis ‘SELF’ angezeigt wird; 2. drücken Sie 3. drehen Sie den Encoder-Knopf und wählen Sie die zu programmierende Speichernummer; 4. -
Seite 19: Tabelle Auto-Programm-Mode
Tabelle Auto-Programm-Mode + schaltet das MONI Displaybeispiel Funkgerät für zwei Sekunden ein Autoprogrammierung Encoder Kanäle Wählen Sie Kanal 1 bis 128 Encoder Empfangsfrequenz Wählen Sie die Empfangsfrequenz Wählen Sie CTCSS / DCS Encoder Empfangscodes Drücken Sie zum Umschalten *LOCK Encoder Sendefrequenz Wählen Sie die Sendefrequenz Wählen Sie CTCSS / DCS... -
Seite 20: Technische Daten
Technische Daten Allgemeines Frequenzbereich* CT210: 144 - 146 MHz; CT410: 430-440 MHz Betriebstemperatur -20°-+50° Betriebsspannung 7,4 Vdc Betriebsart Simplex oder Semi-duplex Abmessungen 100 mm × 58 mm × 33 mm (ohne Antenne) Gewicht ca. 200 g (einschließlich Akku) Impedanz der Antenne 50Ω... -
Seite 21: Anleitung Zur Fehlersuche
Anleitung zur Fehlersuche Problem Lösung Der Akkupack könnte leer sein. Nachladen oder auswechseln. Kein Strom Der Akkupack könnte falsch eingesetzt sein. Entfernen und neu einsetzen. Lebensdauer des Akkupacks überschritten. Akku kurz nach dem Akkupack durch neuen ersetzen. Laden leer Stellen Sie sicher, dass Sie die gleiche Frequenz und den gleichen CTCSS/DCS-Ton wie die übrigen Mitglieder Ihrer Sprechen oder Hören Gruppe verwenden. - Seite 42 50 CTCSS codes CTCSS CTCSS CTCSS CTCSS 103,5 159,8 199,5 69,3 107,2 162,2 203,5 71,9 110,9 165,5 206,5 74,4 114,8 167,9 210,7 77,0 118,8 171,3 218,1 79,7 123,0 173,8 225,7 82,5 127,3 177,3 229,1 85,4 131,8 179,9 233,6 88,5 136,5 183,5 241,8 91,5...
