Stecken Sie die Klemmleiste auf das Terminal.
Hängen Sie das Terminal oben ein und drücken es nach unten, bis es an der Wand anliegt.
Verschrauben Sie das Terminal mit der beiliegenden Senkkopfschraube M2 x 6 mm links unten (11).
Führen Sie das Steckschloss rechts unten ein und verschließen Sie das Terminal (13).
Kleben Sie das Steckschloss mit dem beiliegenden Kunststoffstreifen ab.

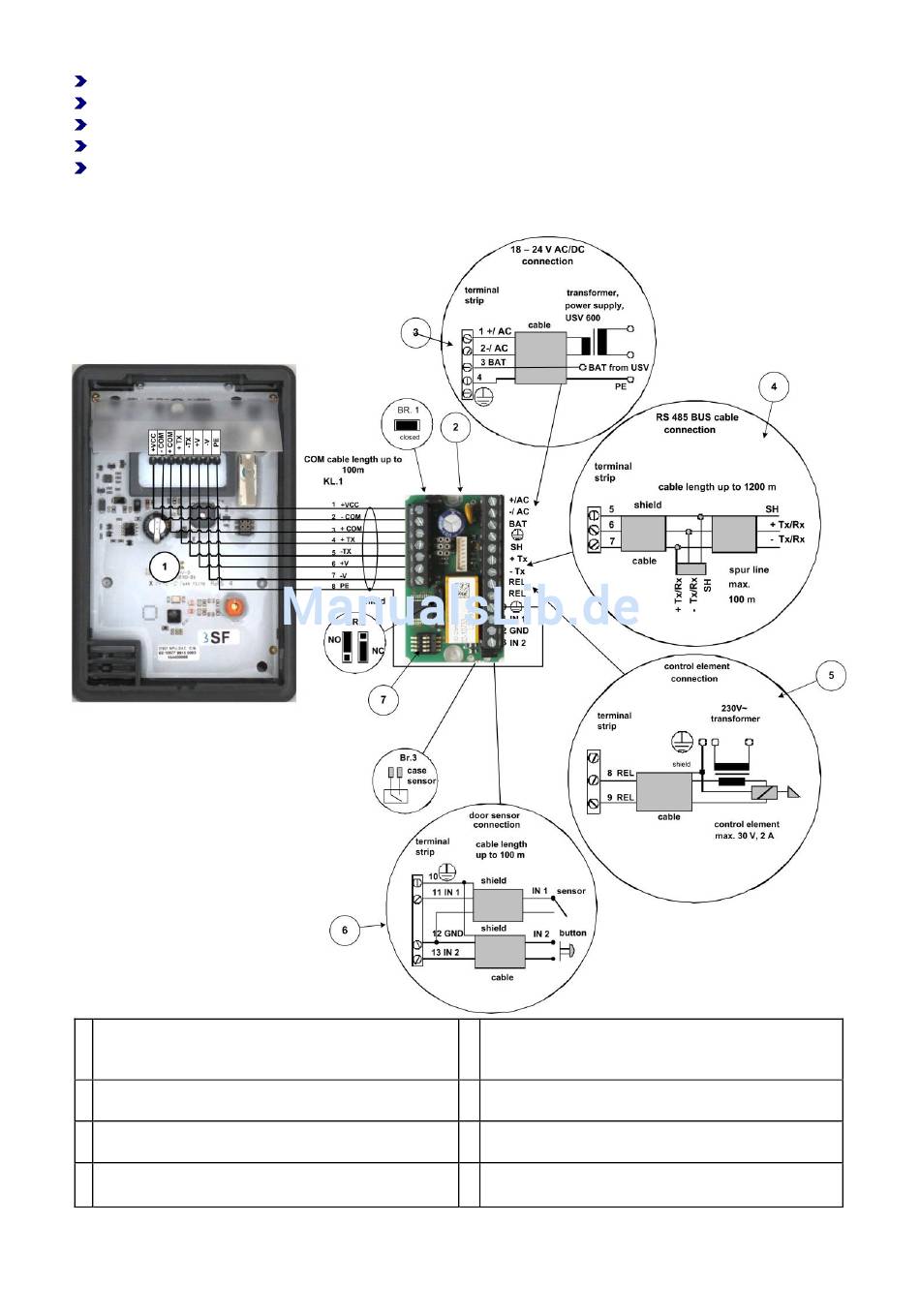

4.3 Übersicht der Verkabelung
1 IF-80x Outdoor-Terminal
2 I/O-Controller-Board
3 Schaltungsbeispiel: Spannungsversorgung
4 Schaltungsbeispiel: RS485 Anschluss. Die Stichleitung
darf eine Länge von max.100 m haben.
Brücken:
Interflex Datensysteme GmbH
5 Schaltungsbeispiel: Ansteuerung eines Stellglieds.
(Türöffner) Das Stellglied darf mit max. 30 V und 2 A
betrieben werden.
6 Schaltungsbeispiel: Anschluss der beiden Eingänge.
7 Adressschalter auf dem I/O-Controller-Board
