3 Montage

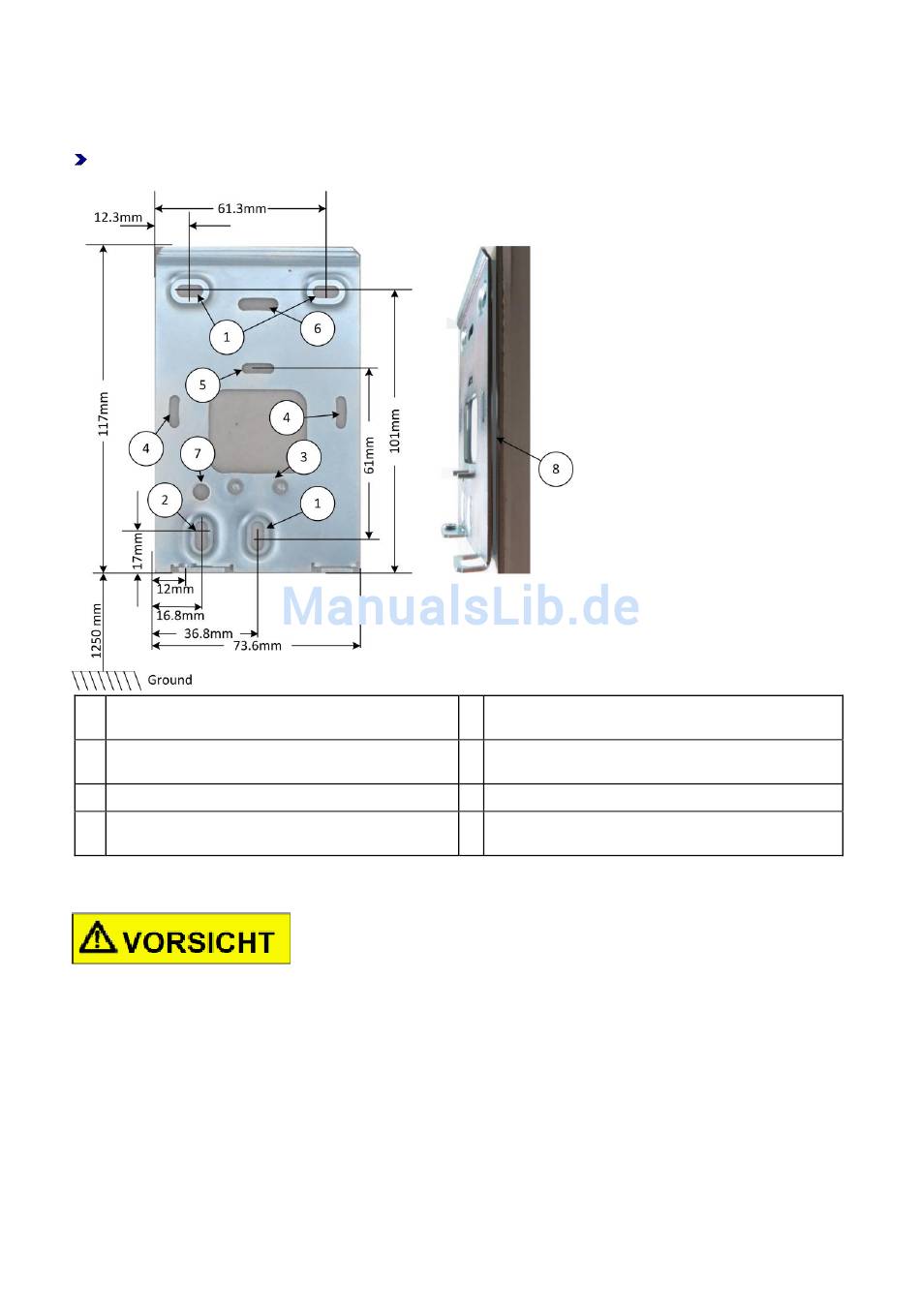

3.1 Terminal IF-80x Outdoor befestigen
Empfehlung: Montieren Sie das Terminal in einer Höhe von ca. 125 cm (Abstand Boden bis Unterkante
des Terminals).
1 Befestigungslöcher
2 alternatives Befestigungsloch, wenn die
Kabelzuführung Aufputz von unten erfolgt.
3 Kabelverschraubung
4 Horizontale Befestigungsmöglichkeit an der DIN-
Unterputzdose

3.2 Wichtige Hinweise zur Befestigung

Interflex Datensysteme GmbH
5
6
7
8
Beachten Sie bei der Befestigung folgende Hinweise:
vertikale Befestigungsmöglichkeit an der DIN-
Unterputzdose
Befestigungslöcher für US-Norm
Loch zum Abgleich des Lesers
Moosgummi
3/13
