Br. 1: Brücke 1 ist beim Betrieb von 1 I/O-Controller-Board immer gesteckt.
Beim Einsatz eines 2. I/O-Controller-Boards entfernen Sie Brücke 1 beim 2. I/O-Controller-Board.

Br. 2: Mit Brücke 2 werden die Schaltkontakte des NO- / NC-Relais eingestellt.

Br. 3: Anstelle von Brücke 3 kann ein Gehäusekontakt angeschlossen werden.

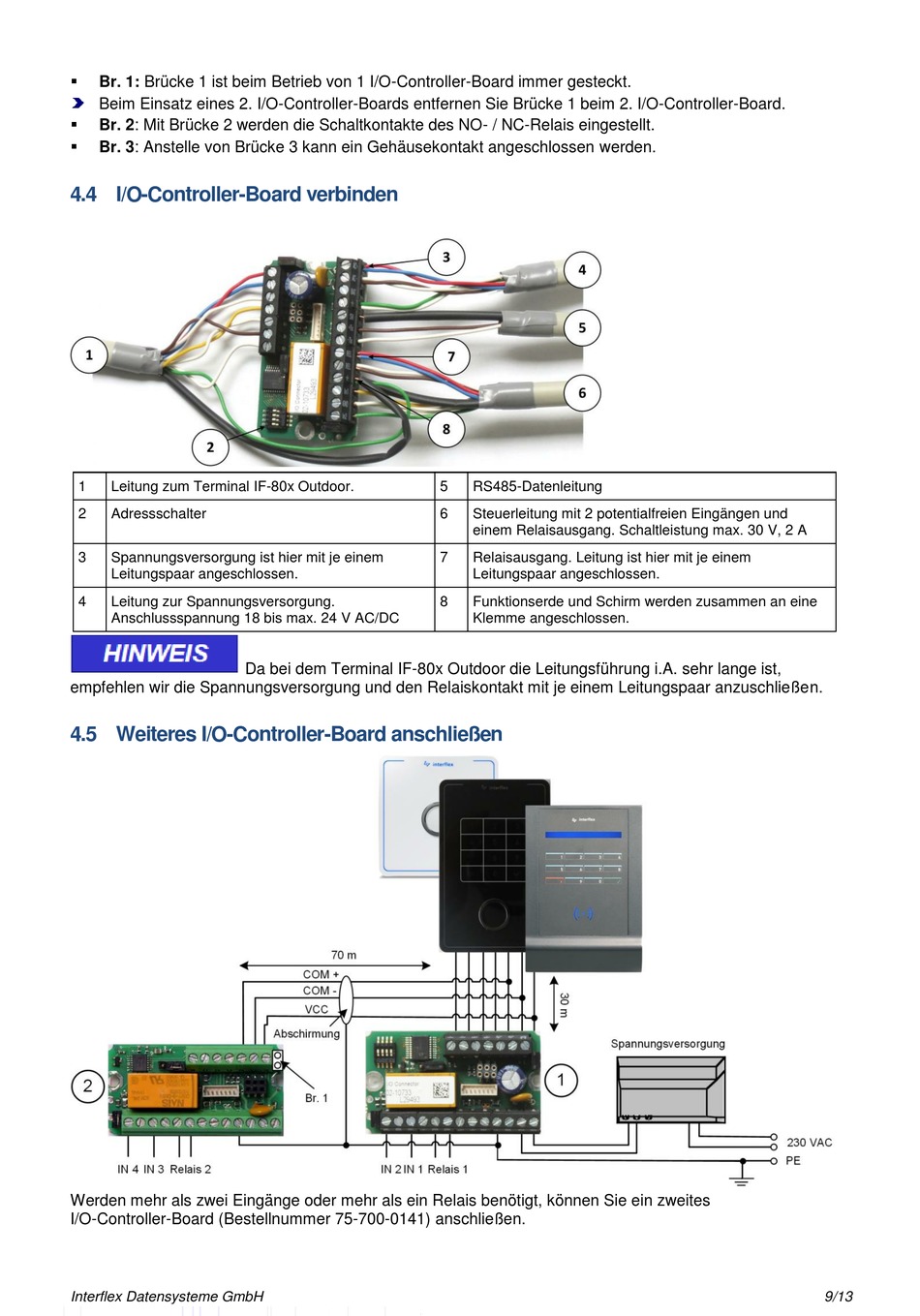

4.4 I/O-Controller-Board verbinden

1 Leitung zum Terminal IF-80x Outdoor.
2 Adressschalter
3 Spannungsversorgung ist hier mit je einem
Leitungspaar angeschlossen.
4 Leitung zur Spannungsversorgung.
Anschlussspannung 18 bis max. 24 V AC/DC
empfehlen wir die Spannungsversorgung und den Relaiskontakt mit je einem Leitungspaar anzuschließen.
4.5 Weiteres I/O-Controller-Board anschließen
Werden mehr als zwei Eingänge oder mehr als ein Relais benötigt, können Sie ein zweites
I/O-Controller-Board (Bestellnummer 75-700-0141) anschließen.
Interflex Datensysteme GmbH
Da bei dem Terminal IF-80x Outdoor die Leitungsführung i.A. sehr lange ist,
5 RS485-Datenleitung
6 Steuerleitung mit 2 potentialfreien Eingängen und
einem Relaisausgang. Schaltleistung max. 30 V, 2 A
7 Relaisausgang. Leitung ist hier mit je einem
Leitungspaar angeschlossen.
8 Funktionserde und Schirm werden zusammen an eine
Klemme angeschlossen.
