1 Spannungsversorgung zum Hutschienen-Netzteil
(Bestellnummer (41-10106)).
2 Spannungsversorgung zum I/O-Controller-Board.
3 Patchkabel vom PC zum Switch oder Hub.
Angaben zu Kabellängen, Kabeltypen und Durchmesser finden Sie in der Tabelle "Funktion der Kabel und
Kabeltypen".
4.1.1 Funktion der Kabel und Kabeltypen
Funktion der Kabel
1 Spannungsversorgung 230 VAC zum Netztrafo 20 VAC, 1,5 A
(Bestellnummer 41-10106)
2 Kleinspannungskabel
3 Ethernet/Patch-Kabel vom Server zum Switch/Hub
4 Ethernet/Patch-Kabel vom Switch/Hub zum
Controller/Master-Terminal
5 Abgeschirmte Leitung vom Terminal IF-80x Outdoor zum
Controller/Master-Terminal
6 RS-485-Buskabel

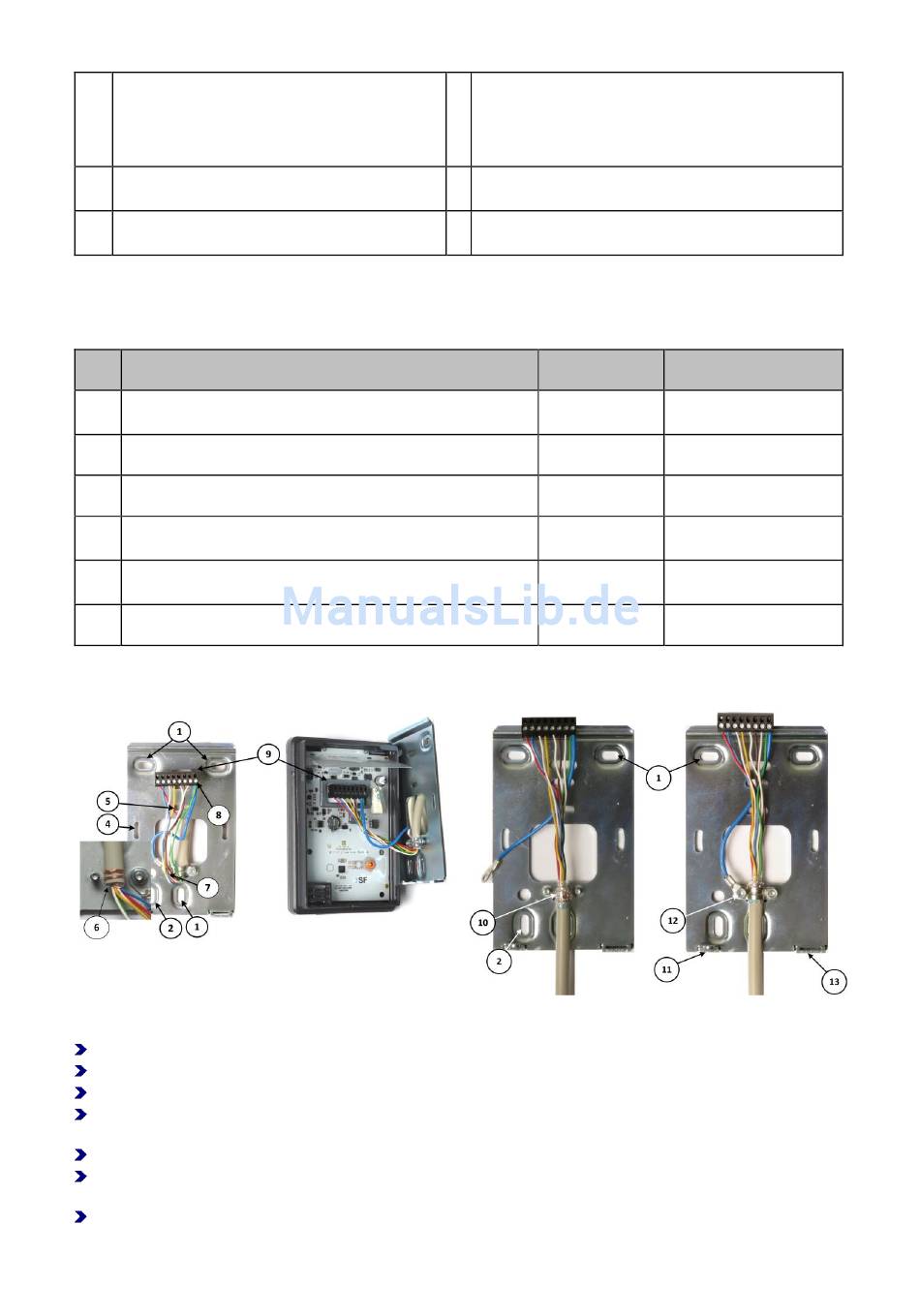

4.2 Verkabelung: schrittweises Vorgehen
Isolieren Sie das Datenkabel ca. 8 cm ab.
Wickeln Sie die den Beidraht (6) um das Ende der Isolierung des Datenkabels.
Führen Sie das Anschlusskabel durch die Zugentlastung.
Bringen Sie die Zugentlastung so an, dass das Ende der Isolierung mit dem Beidraht, elektrisch mit der
Gehäuserückwand verbunden ist(10).
Klemmen Sie den beiliegenden blauen Draht unter eine Mutter der Zugentlastung (12).
Schließen Sie nun alle Leitungen, welche vom I/O-Controller-Board kommen, an die Klemme des
Terminals.
Schließen Sie zusätzlich den blauen Draht von der Gehäuserückwand an die PE-Klemme an.
Interflex Datensysteme GmbH
4 Ethernet-Datenleitung vom Switch zum
Controller/Masterterminal. Maximale Leitungslänge 100
m. Die Spannungsversorgung des hier abgebildeten
Masterterminals ist durch PoE oder über ein externes
Netzteil möglich.
5 Datenleitung vom I/O-Controller-Board zum Terminal
IF-80x Outdoor.
6 RS485-Datenleitung von Controller/Masterterminal zum
I/O-Controller-Board.
max. Länge
max. 100 m
max.100 m
max.100 m
max. 1200 m
Empfohlener Kabeltyp
NYM 3x 1,5 mm²
J-Y(ST) Y 4x2x 0,6 mm
CAT 5
CAT 5
J-Y(ST) Y 4x2x 0,6 mm
J-Y(ST) Y 4x2x 0,6 mm
7/13
