Adresse 3 OFF
Adresse 4 OFF
Adresse 5 OFF
Adresse 6 OFF
Adresse 7 OFF
Adresse 8 OFF

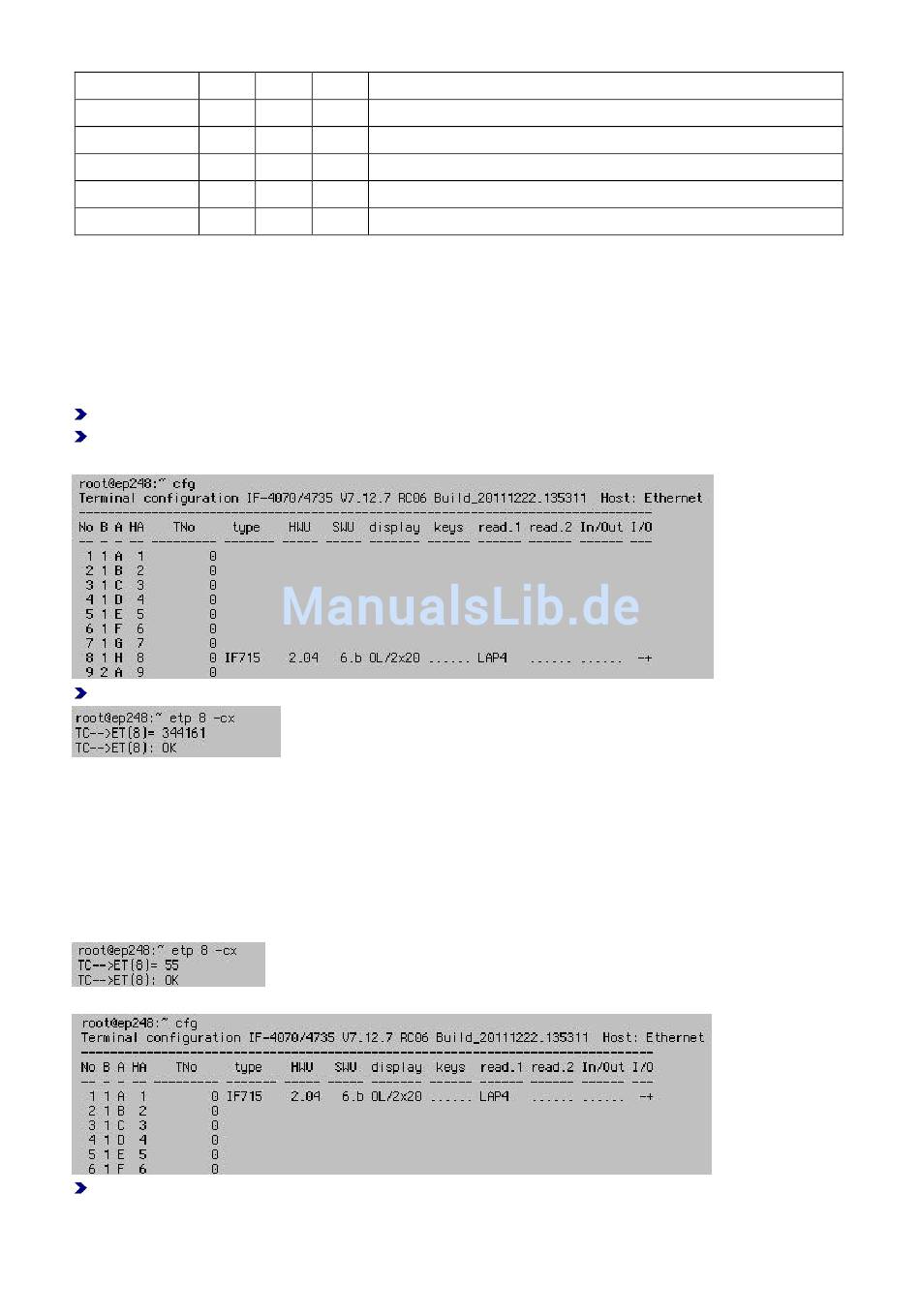

6.2 Adresse einstellen ohne I/O-Controller-Board

Bei Verwendung eines I/O-Controller-Boards ohne Adressschalter stellen Sie die Adresse des Terminals
IF-80x Outdoor über die RS-485-Datenleitung ein.
Nachdem das Terminal an den Controller angeschlossen ist, meldet es sich mit der Hostadresse 8.
Stellen Sie mithilfe einer Telnet-Verbindung über den Controller die Adresse des Terminals wie folgt ein.
Bauen Sie mit Telnet die Verbindung zum Controller auf.
Mit dem Befehl cfg erhalten Sie die Terminalnummer.
Beispiel: cfg -> die Adresse 8 ist eingestellt.
Geben Sie diesen Befehl ein: etp <Adresse> -cx
Der Controller meldet sich mit TC-->ET(8)=
Danach wird das Kommando 34xxyy direkt an das Terminal gesendet.
Beispiel Adresse 1:
xx = Neue Adresse A großgeschrieben entspricht 41(Hex)
yy = Neue Adresse a kleingeschrieben entspricht 61(Hex)
Der Befehl um die Adresse 1 einzustellen lautet: 344161
Entsprechend für Adresse 2: 344262 (siehe Tabelle).
Über einen Warmstart (Befehl 55) erkennt das Terminal dann seine neue Adresse:
Nach ca. 10sec ist das Terminal wieder betriebsbereit und kann mit dem Befehl cfg überprüft werden:
Achten Sie darauf, dass keine Doppeladressierung vorkommt. Die Adresse muss im Adressbereich des
Controllers (IF-4070) liegen.
Diese Tabelle gilt für einen Controller mit 8 möglichen Terminals an Bus 1:
Interflex Datensysteme GmbH
OFF ON OFF
OFF ON ON
ON OFF OFF
ON OFF ON
ON ON OFF
ON ON ON
