Crunch GTS280 Bedienungsanleitung Seite 7

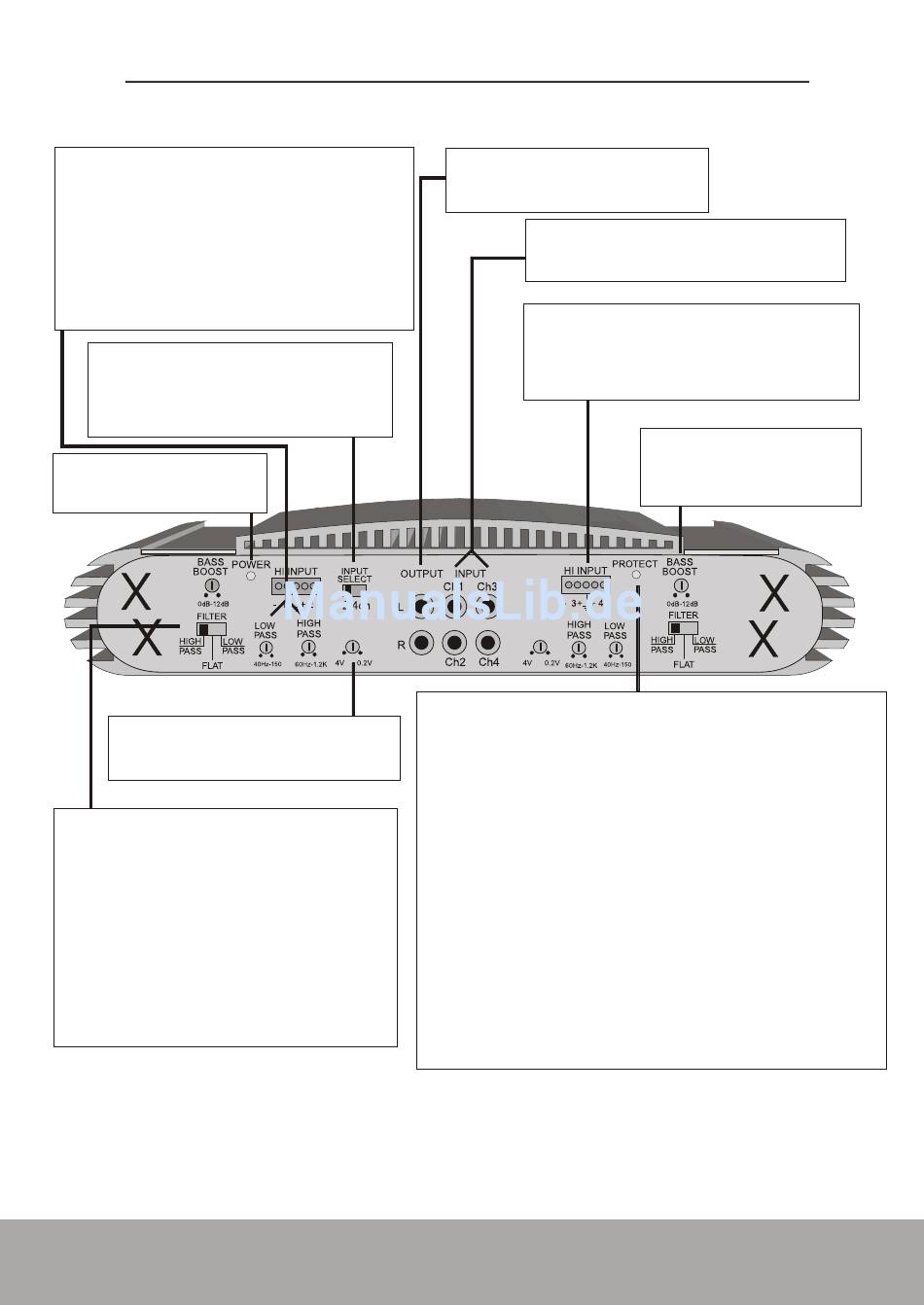

4-Kanal Verstärker Funktionen und Bedienelemente
High-/Lowpass - Regler
Highpass (Hochpass) - regelt die Begrenzung des
Frequenzgangs der Lautsprecher nach unten. Die
Trennfrequenz ist stufenlos von 60Hz bis 1200Hz
(1.2kHz) regelbar.
Lowpass (Tiefpass) - regelt die Begrenzung des
Frequenzgangs der Lautsprecher nach oben. Die
Trennfrequenz ist stufenlos von 40Hz bis 150Hz
regelbar.
Input Select - Schalter
Mit diesem Schalter können Sie wählen ob
Sie den Verstärker mit 1 Paar (2CH) oder
2 Paar (4CH) Cinchkabel ansteuern
möchten.
Power - LED
Leuchtet diese LED grün, ist
der Verstärker betriebsbereit.
Input Level - Regler
Regelt die Eingangsempfindlichkeit der
Kanäle zwischen 4 Volt und 0.2 Volt
Filter - Schalter
Selektiert die gewünschte Betriebsart des Kanalpaars:
Position High:
Hochpass (Frequenz wird nach unten begrenzt,
einstellbar über den Highpass-Regler)
Position Flat:
Vollbereich (gesamter Frequenzbereich)
Position Low:
Tiefpass (Frequenz wird nach oben begrenzt,
einstellbar über den Lowpass-Regler)
GTS480/GTS4125
Output - Cinchausgänge
Vollbereichs-Cinchausgänge für die
Ansteuerung weiterer Verstärker.
INPUT
LEVEL
Protect - LED
Leuchtet diese LED rot, kann dieses folgende Gründe habe:
a) Überhitzung
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion Lautsprecher und Verstärker. Bei Anzeige einer
Störung (z.B. durch Überhitzung) kann der Verstärker nach
entsprechender Abkühlung durch einmaliges Aus- und Einschalten
wieder in Betrieb genommen werden. Falls die rote LED nicht
erlischt, prüfen Sie bitte sorgfältig alle Anschlüsse, insbesondere
die der Lautsprecher. Möglicherweise liegt ein Kurzschluss vor.
Wenn sich der Verstärker nicht wieder in Betrieb nehmen lässt,
prüfen Sie, ob der Verstärker sich ohne angeschlossene
Lautsprecher- und Cinchkabel einschalten lässt. Falls die rote LED
dann immer noch nicht erlischt, liegt ein Gerätedefekt vor. Leuchtet
die LED nachdem Sie die Lautsprecher- und Cinchkabel vom
Verstärker entfernt haben grün, prüfen Sie nochmals die
Lautsprecher und Anschlüsse auf Defekte.
I
nput - Cincheingänge
Zur Ansteuerung mittels Cinchkabel mit dem
Autoradio verbinden.
High Level Input
Zur Ansteuerung mittels Lautsprecherkabel,
falls Ihr Steuergerät nicht über einen
Vorverstärker-Ausgang (Cinchausgänge)
verfügt.
BassBoost - Regler
Bassanhebung - stufenlos von
0dB bis +12dB bei 45 Hz
regelbar.
INPUT
LEVEL
