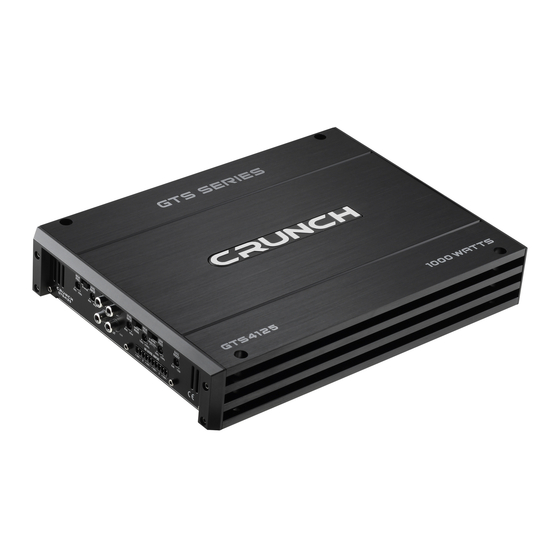

- Seite 1 GTS280 · GTS2175 GTS480 · GTS4125 Bedienungsanleitung Owner`s Manual...
- Seite 2 Funktionen und Bedienelemente 4-Kanal Stereo Front/Hecksystem 4-Kanal Mono/Subwoofer 3-Kanal Stereo Frontsystem mit Mono/Subwoofer 4-Kanal Stereo Front/Hecksystem mit 2-Kanal Mono/Subwoofer Fehlerbehebung Technische Daten GTS280 GTS2175 GTS480 GTS4125 Kanäle Ausgangsleistung bei 14.4 Volt Watt an 4 Ohm - RMS / MAX. 2 x 60 / 80...
- Seite 3 Installationshinweise Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden. Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische Steuerungen des Fahrzeuges.
-
Seite 4: Kanal Verstärker Funktionen Und Bedienelemente
2-Kanal Verstärker Funktionen und Bedienelemente GTS280/GTS2175 Filter - Schalter High-/Lowpass - Regler Selektiert die gewünschte Betriebsart des Kanalpaars: Highpass (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Position High: Hochpass (Frequenz wird nach unten begrenzt, einstellbar Trennfrequenz ist stufenlos von 60Hz bis 1200Hz über den Highpass-Regler) -
Seite 5: Kanal Verstärker Lautsprecher Und Cinchanschluss
2-Kanal Verstärker Lautsprecher und Cinchanschluss GTS280/GTS2175 2-Kanal Stereo Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE • LEVEL INPUT) des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über • einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über den •... - Seite 6 2-Kanal Verstärker Lautsprecher und Cinchanschluss GTS280/GTS2175 1-Kanal Mono/Subwoofer gebrückt Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE • LEVEL INPUT) des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über • einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über den •...
- Seite 7 4-Kanal Verstärker Funktionen und Bedienelemente GTS480/GTS4125 High-/Lowpass - Regler Output - Cinchausgänge Vollbereichs-Cinchausgänge für die Highpass (Hochpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach unten. Die Ansteuerung weiterer Verstärker. Trennfrequenz ist stufenlos von 60Hz bis 1200Hz (1.2kHz) regelbar. nput - Cincheingänge Zur Ansteuerung mittels Cinchkabel mit dem Lowpass (Tiefpass) - regelt die Begrenzung des...
- Seite 8 4-Kanal Verstärker Lautsprecher und Cinchanschluss GTS480/GTS4125 4-Kanal mit Front-/Hecksystem Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2 / • CH3&CH4) des Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls Ihr Steuergerät nicht über • einen Vorverstärker bzw. Cinch-Ausgänge verfügt, können Sie den Verstärker über die Hochpegel- •...
- Seite 9 4-Kanal Verstärker Lautsprecher und Cinchanschluss GTS480/GTS4125 2-Kanal Mono/Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2) • des Verstärkers mittels einer Cinchleitung. Falls Ihr Steuergerät nicht über einen Vorverstärker bzw. • Cinch-Ausgänge verfügt, können Sie den Verstärker über den Hochpegel-Eingang (HI INPUT/ •...
- Seite 10 4-Kanal Verstärker Lautsprecher und Cinchanschluss GTS480/GTS4125 3-Kanal Frontsystem mit Mono/Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2 / • CH3&CH4) des Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls Ihr Steuergerät nicht über • einen Vorverstärker bzw.
- Seite 11 4-Kanal Verstärker Lautsprecher und Cinchanschluss GTS480/GTS4125 3-Kanal Frontsystem mit Mono/Subwoofer Hochpegel Eingang Subwoofer 4 - 8 Ohm Grün: Linker LS - Weiss: Linker LS + Schwarz: Masse Braun: Rechter LS + Grau: Rechter LS - Cinchleitungen vom Steuergerät Cincheingang (INPUT CH1/CH2 &...
- Seite 12 4-Kanal Verstärker Lautsprecher und Cinchanschluss GTS480/GTS4125 4-Kanal Front-/Hecksystem mit 2-Kanal/Mono Subwoofer Kabelanschlüsse • Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT CH1&CH2 • / CH3&CH4) des 4-Kanal Verstärkers mittels einer bzw. zwei Cinchleitungen. Falls Ihr Steuergerät • nicht über einen Vorverstärker bzw.
- Seite 13 4-Kanal Verstärker Lautsprecher und Cinchanschluss GTS480/GTS4125 4-Kanal Front-/Hecksystem mit 2-Kanal/Mono Subwoofer 2-Kanal Verstärker Cinchleitung von 4-Kanal Verstärker(OUTPUT) mit Cincheingang (LINE LEVEL INPUT) verbinden. Subwoofer 4 - 8 Ohm 4-Kanal Verstärker Hochpegel Eingang Grün: Linker LS - Weiss: Linker LS + Schwarz: Masse Heck-Lautsprecher 2 - 8 Ohm Braun: Rechter LS +...
-
Seite 14: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1. - Seite 15 Page Contents General Installation Notes Installation of the amplifier, Electrical Connection 2-Channel Amplifier Features One 2 Channel Amplifier in Stereo Mode One 2 Channel Amplifier in Mono/Subwoofer Mode 4-Channel Amplifier Features One 4 Channel Amplifier with Front-/Rear Speakers One 4 Channel Amplifier in Mono/Subwoofer Mode with two Subwoofers One 4 Channel Amplifier in 3 Channel Mode with Stereo Front Speakers and Mono Subwoofer One 4 Channel Amplifier in Stereo Mode (Front-/Rear Speakers) with...
- Seite 16 General Installation Notes The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from moisture. When considering the mounting location you should minimize the length of the power and speaker leads.
-
Seite 17: Channel Amplifier - Features
2 Channel Amplifier - Features GTS280/GTS2175 FILTER - SWITCH This switch will route the output of the full range (FLAT), HIGH-/LOWPASS - ADJUST or a low pass (LOW PASS), or the output of the high pass HIGH PASS - The built in high pass filter is fully (HIGH PASS) filter to the internal power amplifier variable from 60Hz to 1200Hz (1.2KHz), with a... -
Seite 18: Channel Amplifier - Applications
2 Channel Amplifier - Applications GTS280/GTS2175 One 2 Channel Amplifier in Stereo Mode Interconnect cable checklist: • Connect the LINE LEVEL INPUT of the amplifier to the head unit line output with good quality RCA • to RCA cables. • Connect the speakers with the terminal block (SPEAKERS/ + L - and + R -) of the amplifier. - Seite 19 2 Channel Amplifier - Applications GTS280/GTS2175 One 2 Channel Amplifier in Mono/Subwoofer Mode Interconnect cable checklist: • Connect the LINE LEVEL INPUT of the amplifier to the head unit line output with good quality • RCA to RCA cables. • Connect the speakers with the terminal block (SPEAKERS/ + BRIDGED -) of the amplifier.
- Seite 20 4 Channel Amplifier - Features GTS480/GTS4125 HIGH-/LOWPASS - ADJUST HIGH PASS - The built in high pass filter is fully variable from 60Hz to 1200Hz (1.2KHz), with a rolloff of 12dB/octave INPUT LOW PASS - The built in low pass filter is fully Accepts line level (RCA) inputs from 0.2 to 4 variable from 40Hz to 150Hz, with a rolloff of Volts...
- Seite 21 4 Channel Amplifier - Applications GTS480/GTS4125 One 4 Channel Amplifier with Front-/Rear Speakers Interconnect cable checklist: • Connect the head unit line outputs with good quality RCA to RCA cables to the INPUTCH1&2 / • CH3&4 of the amplifier. • Connect the Front-/Rear Speakers with the terminal blocks (SPEAKERS / + CH1 -, •...
- Seite 22 4 Channel Amplifier - Applications GTS480/GTS4125 One 4 Channel Amplifier in Mono/Subwoofer Mode with two Subwoofers Interconnect cable checklist: • Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT CH1&2 of • the amplifier. •...
- Seite 23 4 Channel Amplifier - Applications GTS480/GTS4125 One 4 Channel Amplifier in 3 Channel Mode with Stereo Front Speakers and Mono/Subwoofer Interconnect cable checklist: • Connect the head unit line outputs with good quality RCA to RCA cables to the INPUT •...
- Seite 24 4 Channel Amplifier - Applications GTS480/GTS4125 One 4 Channel Amplifier in 3 Channel Mode with Stereo Front Speakers and Mono/Subwoofer HI INPUT Subwoofer 4 - 8 Green: Left Speaker - Ohms White: Left Speaker + B l a c k : G r o u n d Brown: Right Speaker + Gray: Right Speaker -...
- Seite 25 4 Channel Amplifier - Applications GTS480/GTS4125 One 4 Channel Amplifier in Stereo Mode (Front-/Rear- Speakers) with One 2 Channel Amplifier in Mono/Subwoofer Mode (Bass Amplifier) Interconnect cable checklist: • Connect the INPUT of the 4 Channel Amplifier to the head unit line outputs with good quality •...
- Seite 26 4 Channel Amplifier - Applications GTS480/GTS4125 One 4 Channel Amplifier in Stereo Mode (Front-/Rear- Speakers) with One 2 Channel Amplifier in Mono/Subwoofer Mode (Bass Amplifier) Bass Amplifier Connect OUTPUT of 4 Channel Amplifier with LINE LEVEL INPUT of Subwoofer 4 - 8 Ohms Bass Amplifier.
-
Seite 27: Troubleshooting
Trouble Shooting System does not turn on 1. Check all fuses. 2. Check all connections. 3. Measure the +12 volt and remote turn on voltages at the amplifier terminals. If these are non existent or low, take voltage measurements at fuse holders, distribution blocks, the head unit’s +12 volt and remote leads to localize the problem. - Seite 28 Distribution: Audio Design GmbH Am Breilingsweg 3 76709 Kronau / Germany Tel. 07253/9465-0, Fax 07253/9465-10 www.audiodesign.de...
