Verwandte Anleitungen für Medion DVB-T 26600
Inhaltszusammenfassung für Medion DVB-T 26600

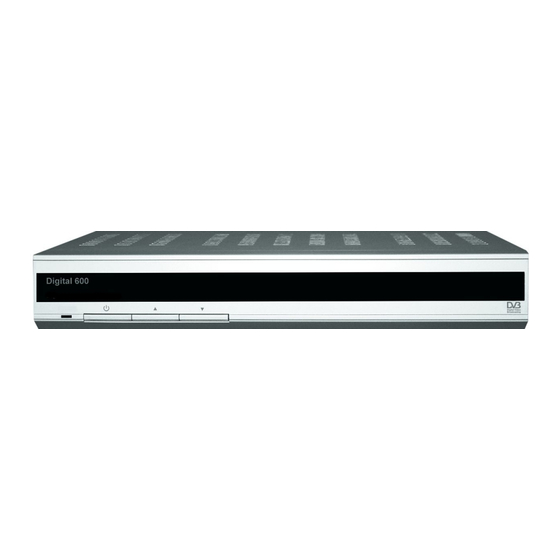

- Seite 1 Bedienungsanleitung DVB-T 26600 Digital Terrestrial Receiver...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Lesen Sie die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät anschliessen oder einschalten. Bei bestimmungswidriger Verwendung des Gerätes oder Nichtbeachtung der Anleitung entfallen jegliche Haftungs- und Garantieansprüche. ELEKTRISCHER ANSCHLUSS Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte, leicht zu erreichende und in der Nähe des Gerätes befindliche Steckdose (230 V ~ 50 Hz) an. -
Seite 3: Generelle Informationen
1. Generelle Informationen Dieser Receiver ermöglicht den Empfang einer Vielzahl digital terrestrisch ausgestrahlter Fernseh- und Rundfunkprogramme. Diese Bedienungsanleitung beschreibt die Installation des Gerätes und die nötigen Schritte zur Nutzung der wesentlichen Funktionen. Außerdem werden die besonderen Merkmale dieses Receivers erklärt, damit Sie alle Vorteile nutzen können. 1.1. - Seite 4 1.4. Fernbedienung Taste Funktion Ein-/Aus (Standby) Ton stumm schalten Programmwahl und Eingabe von Daten im Menü TV/RADIO Umschalten zwischen TV und Radio Zurück zum letzten Programm Favorisierte (Vorzugs-)Programme zeigen Informationen zum Programm anzeigen INFO Bildschirmmenü aufrufen MENU Seite auf/ab in der Programmliste Ausführen einer Auswahl oder auswählen eines Eingabefeldes im Menü.
- Seite 5 1.5. Rückseite Netzanschluss AUDIO OUT: analoger Audio-Ausgang TV SCART: Scart-Anschluss für TV SERIAL: RS232-Anschluss für Verbindung mit PC VCR SCART: Scart-Anschluss für Video-Recorder RF OUT: Ausgang für weiteren Receiver AERIAL IN: Anschluss für DVBT-Antenne...
-
Seite 6: Installation
2. Bildschirmmenü Nach dem Anschluss des Receivers kann das Bildschirmmenü gezeigt werden. Drücken Sie dazu die Taste MENU auf der Fernbedienung. Das Menü enthält die folgenden 5 Hauptbereiche • Programmverwaltung • Programmführer (EPG) • Timer • Installation • Receiver Information Im Menü... -
Seite 7: Systemeinstellung
Ihr Receiver sucht automatisch Fernseh- und Rundfunkprogramme. Währenddessen wird auf dem Bildschirm eine Übersicht der Programme angezeigt. Anschließend wird automatisch COMPLETE angezeigt. Drücken Sie dann die Taste OK auf der Fernbedienung. 4. Kanal löschen : Wenn Sie einen Kanal löschen möchten, wählen Sie diesen bitte aus und drücken Sie die Taste MENU auf der Fernbedienung um das Eingabemenü... - Seite 8 3.3. Kindersicherung Diese Einstellung erlaubt die Sperre von Programmen vor dem Zugriff. Außerdem können die Installationseinstellungen des Receivers vor Veränderungen geschützt werden. 1. Für Änderungen muss zuerst das aktuelle Kenn- wort eingegeben werden. (die Werkseinstellung ist 0000). 2. Wählen Sie bei Kindersicherung oder Installation sperren“Ja”.
-
Seite 9: Programm Wählen
4. Grundfunktionen In diesem Kapitel werden die Grundfunktionen des Gerätes beschrieben, mit denen Sie komfortabel Fernsehprogramme sehen und Rundfunkprogramme hören können. Informationen zum aktuellen Programm können Sie mit der Taste INFO am unteren Bildschirmrand einblenden. 4.1. Programm wählen Mit den Tasten CH am Receiver, mit PR+, PR- auf der Fernbedienung oder mit den Zifferntasten der Fern- bedienung wählen Sie Programme aus. -
Seite 10: Programminformationen
4.4. TV & VCR Modus Mit TV/AV schalten Sie um zwischen TV, Videorecorder und Digitalprogrammen. Drücken Sie die Taste einmal für den TV Modus. Drücken Sie die Taste einmal für den Videorecorder Modus. Wenn Sie die Taste nochmals drücken, kehren Sie zum Digitalempfang zurück. 4.5. -
Seite 11: Programmverwaltung
5. Programmverwaltung Dieser Receiver besitzt eine sehr umfangreiche Programmverwaltung, die eine komfortable Nutzung des Gerätes ermöglicht. 5.1. Programmverwaltung Die Programmverwaltung besteht aus TV und Rundfunkprogrammen. Da sich die Programmverwaltung für die Rundfunkprogramme nicht von der für TV Programme unterscheidet, haben wir hier nur die Verwaltung der TV Programme beschrieben. Links im Menü... -
Seite 12: Programm Sperren
5.3. Programm versetzen Drücken Sie im Menü Programmverwaltung die Taste Verschieben (gelbe Taste) auf der Fernbedienung. Wählen Sie ein Programm und markieren Sie es mit Bewegen dann Markierung gewünschten Platz und drücken Sie wieder OK. Das ausgewählte Programm wird dort eingefügt und erhält die entsprechende Programmnummer. -
Seite 13: Programm Löschen
5.6. Programm löschen Drücken Sie im Menü Programmverwaltung die Taste Löschen (rote Taste) auf der Fernbedienung. Durch mehrfaches Drücken der roten Taste können Sie den Löschmodus auswählen unter: Kanal löschen (kompletten Übertragungskanal löschen) Lösche alle (alle Programme eines Kanals löschen) Programm löschen (einzelnes Programm löschen) Wählen Sie das jeweils gewünschte Programm und drücken Sie OK. -
Seite 14: Uhrzeit Einstellen
Wählen sie ein Programm und bewegen Sie die Markierung mit der Taste < oder > auf der Fernbedienung zum gewünschten Ereignis. Mit der blauen Taste auf der Fernbedienung können Sie zum gewählten Ereignis weitere Informationen aufrufen, soweit solche verfügbar sind. Mit der gelben und grünen Taste können Sie sich in der Zeittabelle jeweils um 6 Stunden vor- oder rückwärts bewegen. -
Seite 15: Problemlösungen
8. Problemlösungen Problem mögliche Ursachen Abhilfe Kein Bild oder kein Ton Kein Signal oder schlechtes Prüfen Sie sämtliche Signal Kabelverbindungen Schlechtes Bild oder Bildung Antenne nicht korrekt Antenne justieren. Prüfen Sie von „Klötzchen“ ausgerichtet (eventuell auch auch die Signalanzeige im Schneefall, schlechtes Wetter) Menü... -
Seite 16: Technische Daten
9. Technische Daten Stromversorgung : SMPS Eingangsspannung : 230 Volt Wechselspannung 50 Hz Sicherung : 250 V/T2A Leistungsaufnahme : Max. 25 Watt Tuner Eingangsfrequenz : UHF 471~858 MHz VHF HIGH 174~470 MHz VHF LOW 51~173 MHz Eingangssignal : -20 bis 75 dBmV Eingangsimpedanz : 75 Ohm asynchron Verbindungstyp...
