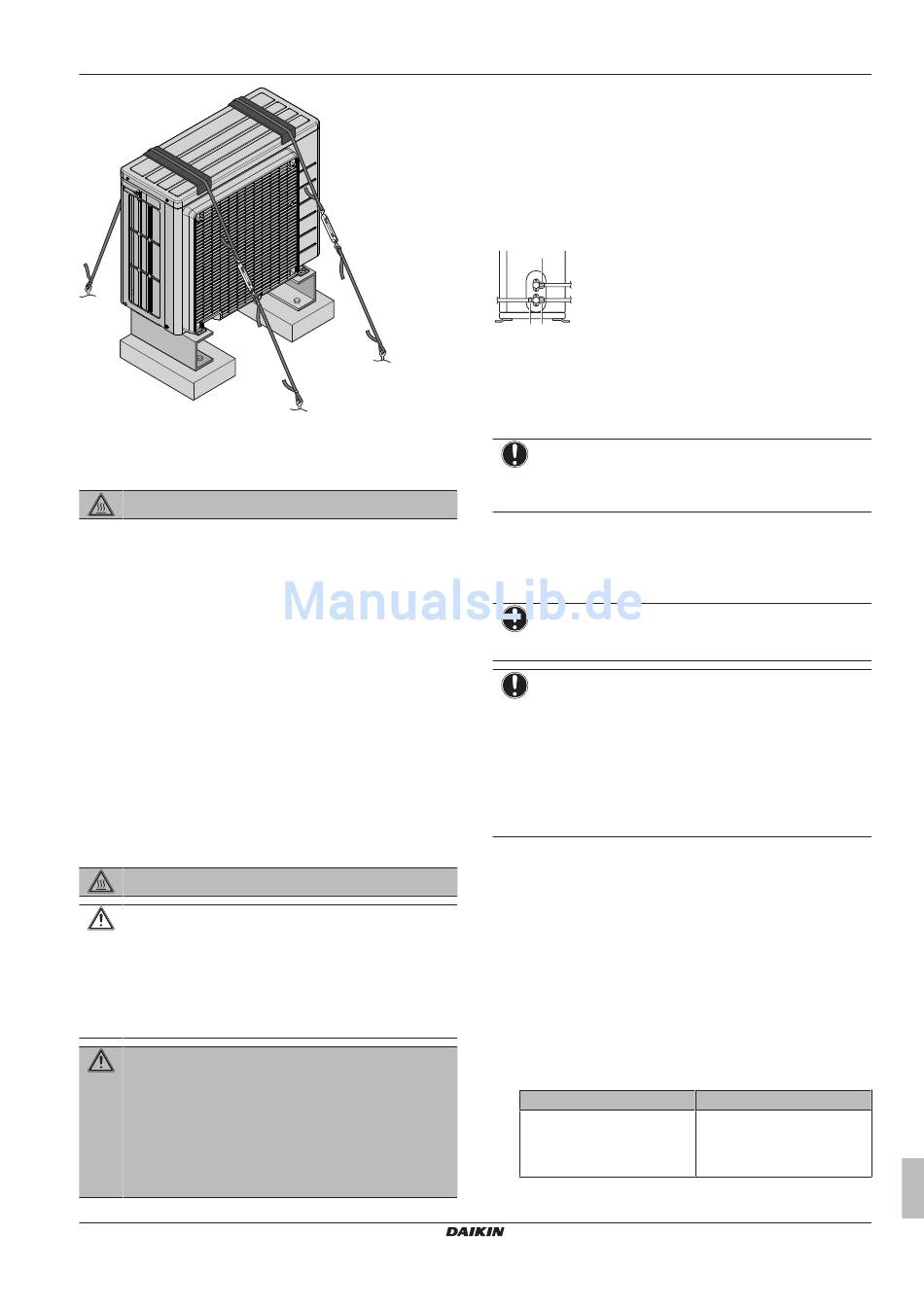

4.3 Anschließen der Kältemittelleitung
GEFAHR: VERBRENNUNGSGEFAHR
4.3.1 Kältemitteilleitungen anschließen
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
▪ Biegen von Rohren
▪ Aufdornen des Rohrendes
▪ Verwendung der Absperrventile
4.3.2 Sicherheitsvorkehrungen beim Anschluss
von Kältemittelleitungen
GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
▪ Die Überwurfmutter
Haupteinheit angebracht ist.
▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl
nur auf die Innenflächen der Bördelanschlüsse.
Verwenden Sie Kältemittelöl für R32.
▪ Verbindungsstücke NICHT mehrmals benutzen.
WARNUNG
Bei der Installation müssen erst die Kältemittelleitungen
fest angeschlossen sein. Erst dann darf der Verdichter
gestartet werden. Sind die Kältemittelleitungen NICHT
angeschlossen und ist das Absperrventil geöffnet, wenn
der Verdichter läuft, dann wird Luft eingesogen. Dadurch
entsteht im Kältemittelkreislauf ein anormaler Druck, der zu
Beschädigungen führen
Körperverletzungen.
(A)RXP20~35L2V1B + RXF20~35A2V1B
R32 Split-Baureihen
3P512025-2 – 2017.11
verwenden, die an der
kann und sogar zu
4.3.3 So schließen Sie die Kältemittelleitung an
das Außengerät an
▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie
möglich halten.
▪ Rohrleitungsschutz. Die
physikalische Beschädigung zu schützen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an
das Flüssigkeits-Absperrventil der Außeneinheit anschließen.
a
c b
a Flüssigkeits-Absperrventil
b Gas-Absperrventil
c Service-Stutzen
2 Den Anschluss des gasförmigen
Inneneinheit an das Gas-Absperrventils der Außeneinheit
anschließen.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen-
und Außengerät in einem Kanal zu verlegen oder die
Kältemittelleitung mit Klebeband zu umwickeln.
4.4 Überprüfen der Kältemittelleitung
4.4.1 So führen Sie eine Leckprüfung durch
HINWEIS
Überschreiten Sie NICHT den maximalen Betriebsdruck
des Geräts (siehe "PS High" am Typschild des Geräts).
HINWEIS
Besorgen Sie sich die empfohlenen Utensilien dafür bei
Ihrem Großhändler. Benutzen Sie kein Seifenwasser. Das
könnte zum Brechen
(Seifenwasser kann Salz enthalten, das Feuchtigkeit
aufnimmt, die gefriert, wenn das Rohr kalt wird), oder es
kann zur Korrosion
(Seifenwasser kann Ammoniak enthalten, das eine
korrodierende Wirkung hat bei den Berührungspunkten
von Überwurfmuttern aus Messing mit dem Kupfer).
1 Füllen Sie das System mit Stickstoffgas bis zu einem Druck von
mindestens 200 kPa (2 Bar) auf. Es wird empfohlen, den Druck
auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten
zu erkennen.
2 Prüfen Sie alle
Blasenprüfungslösung auf Undichtigkeiten.
3 Lassen Sie das Stickstoffgas vollständig ab.
4.4.2 So führen Sie die Vakuumtrocknung
durch
1 Im System einen Unterdruck herstellen, bis ein Ansaugdruck
von −0,1 MPa (−1 bar) angezeigt wird.
2 Etwa 4-5 Minuten warten und dann den Druck überprüfen:
Wenn der Druck...
unveränderlich ist
4 Installation
bauseitigen Rohre sind gegen
Kältemittels von
der Überwurfmuttern führen
der Bördelanschlüsse führen
Verbindungen mithilfe
dann...
befindet sich keine
Feuchtigkeit im System. Damit
ist dieses Verfahren
abgeschlossen.
Installationsanleitung
der
der
9
