Technische Daten

Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). Der vollständige Satz der
jüngsten technischen Daten ist verfügbar im Extranet unter Daikin (Authentifizierung erforderlich).
7.1

Elektroschaltplan

Für Angaben zu den verwendeten Komponenten und zur Nummerierung siehe den Aufkleber mit dem Elektroschaltplan auf der Einheit. Die Komponenten werden
mit arabischen Ziffern in aufsteigender Reihenfolge nummeriert. In der folgenden Übersicht erscheint an ihrer Stelle das Symbol "*" im Artikelcode.
:
:
,
:
:
:
:
:
:
BLK : SCHWARZ
BLU : BLAU
BRN : BRAUN
A*P :
BS* :
BZ, H*O :
C* :
AC*, CN*, E*, HA*, HE, HL*, HN*, :
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A, K*_R*
D*, V*D :
DB* :
DS* :
E*H :
F*U, FU* :
(FÜR ANGABEN ZU
DEN EIGENSCHAFTEN SIEHE
DIE PLATINE IN IHRER EINHEIT)
FG* :
H* :
H*P, LED*, V*L :
HAP :
HIGH VOLTAGE :
IES :
IPM* :
K*R, KCR, KFR, KHuR, K*M :
L :
L* :
L*R :
M* :
M*C :
M*F :
M*P :
M*S :
MR*, MRCW*, MRM*, MRN* :
N :
n = *, N=*
PAM :
PCB* :
PM* :
(A)RXP20~35L2V1B + RXF20~35A2V1B
R32 Split-Baureihen
3P512025-2 – 2017.11

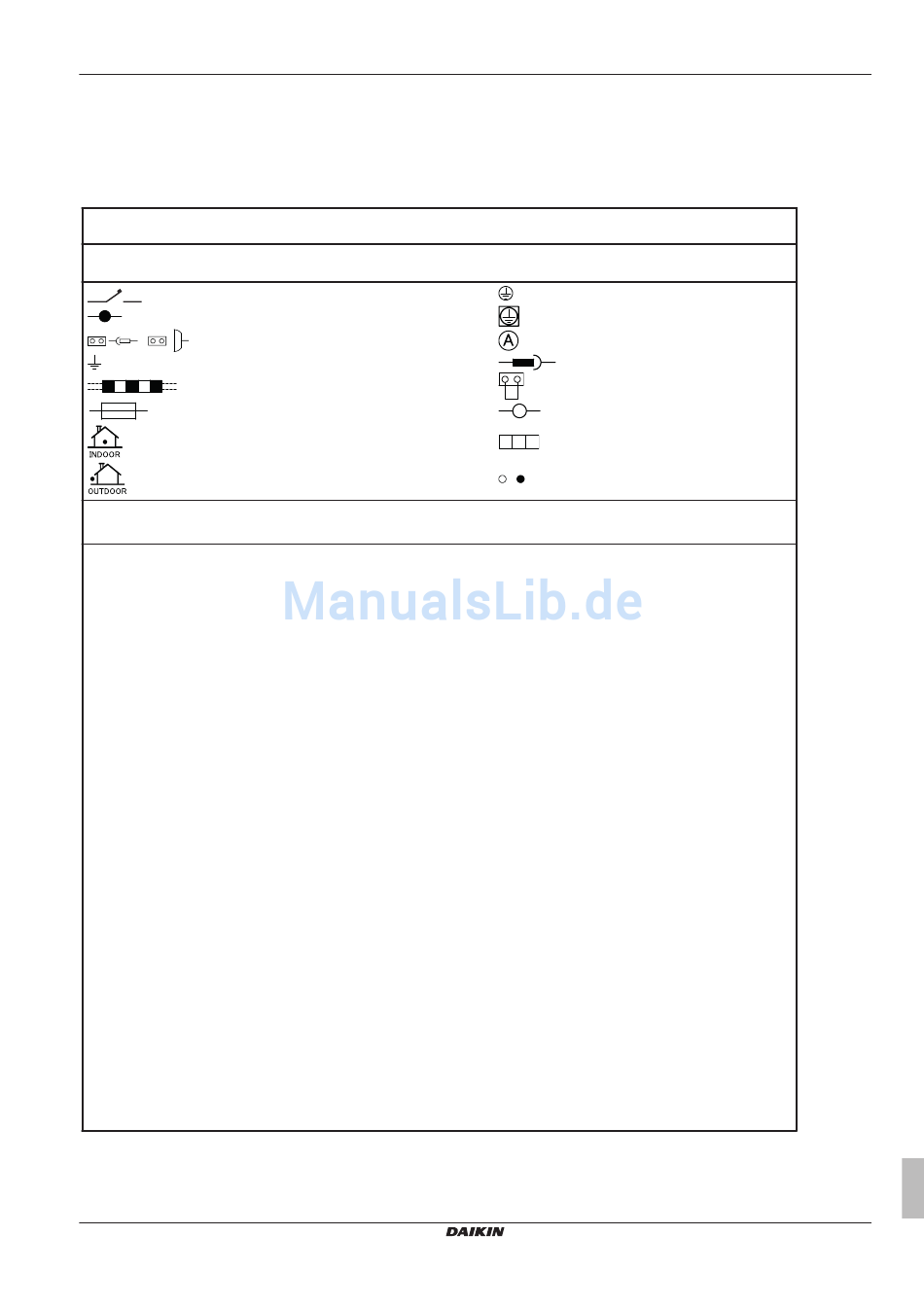

Einheitliche Legende für Elektroschaltpläne
SCHUTZSCHALTER
VERBINDUNG
STECKVERBINDUNG
ERDE
BAUSEITIGE VERKABELUNG
SICHERUNG
INNENGERÄT
AUSSENGERÄT
GRN : GRÜN
GRY : GRAU
ORG : ORANGE
PLATINE
DRUCKTASTE EIN/AUS, BETRIEBSSCHALTER
SUMMER
KONDENSATOR
VERBINDUNG, ANSCHLUSS
DIODE
DIODENBRÜCKE
DIP-SCHALTER
HEIZGERÄT
SICHERUNG
ANSCHLUSS (GEHÄUSEERDE)
KABELSATZ
KONTROLLLAMPE, LEUCHTDIODE
LEUCHTDIODE (WARTUNGSMONITOR - GRÜN)
HOCHSPANNUNG
SENSOR DES INTELLIGENTEN AUGES
INTELLIGENTES STROMVERSORGUNGSMODUL
MAGNETRELAIS
STROM FÜHREND
REGISTER
REAKTOR
SCHRITTMOTOR
VERDICHTERMOTOR
LÜFTERMOTOR
MOTOR DER KONDENSATPUMPE
SCHWENKKLAPPENMOTOR
MAGNETRELAIS
NEUTRALLEITER
ANZAHL DER DURCHGÄNGE DURCH DEN FERRITKERN Y*E
IMPULSAMPLITUDENMODULATION
PLATINE
STROMVERSORGUNGSMODUL
: SCHUTZLEITER
: SCHUTZLEITER (SCHRAUBE)
: GLEICHRICHTER
: RELAISSTECKER
: KURZSCHLUSSSTECKER
: ANSCHLUSS
: ANSCHLUSSLEISTE
: DRAHTKLEMME
PNK : ROSA
PRP, PPL : LILA
RED : ROT
PS : STROMVERSORGUNG FÜR SCHALTKREIS
PTC* : THERMISTOR PTC
Q* : BIPOLARTRANSISTOR MIT ISOLIERTEM GATE
(IGBT)
Q*DI : FEHLERSTROM-SCHUTZSCHALTER
Q*L : ÜBERLASTSCHUTZ
Q*M : THERMOSCHALTER
R* : WIDERSTAND
R*T : THERMISTOR
RC : EMPFÄNGER
S*C : GRENZSCHALTER
S*L : SCHWIMMERSCHALTER
S*NPH : DRUCKSENSOR (HOCH)
S*NPL : DRUCKSENSOR (NIEDRIG)
S*PH, HPS* : DRUCKSCHALTER (HOCH)
S*PL : DRUCKSCHALTER (NIEDRIG)
S*T : THERMOSTAT
S*W, SW* : BETRIEBSSCHALTER
SA*, F1S : ÜBERSPANNUNGSSCHUTZ
SR*, WLU : SIGNALEMPFÄNGER
SS* : WAHLSCHALTER
SHEET METAL : FESTE PLATTE MIT ANSCHLUSSLEISTE
T*R : TRANSFORMATOR
TC, TRC : SENDER
V*, R*V : VARISTOR
V*R : DIODENBRÜCKE
WRC : FUNKFERNBEDIENUNG
X* : ANSCHLUSS
X*M : ANSCHLUSSLEISTE (KLEMMLEISTE)
: SPULE FÜR ELEKTRONISCHES
EXPANSIONSVENTIL
Y*R, Y*S : UMKEHRMAGNETVENTIL MIT SPULE
Z*C : FERRITKERN
ZF, Z*F : ENTSTÖRFILTER
7 Technische Daten
WHT : WEISS
YLW : GELB
