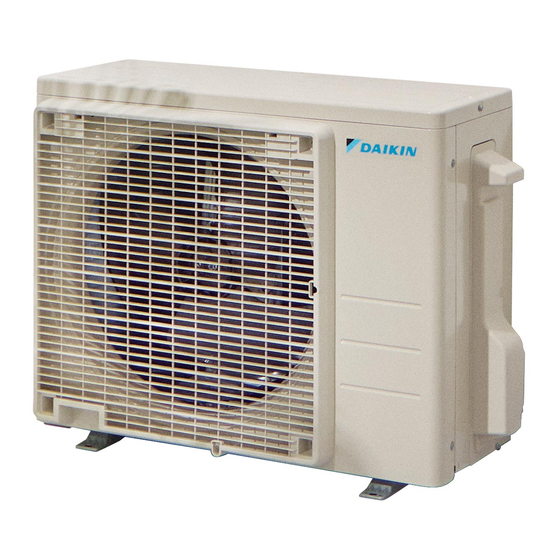

Daikin RXP50N5V1B Installationsanleitung
Vorschau ausblenden Andere Handbücher für RXP50N5V1B:
Inhaltsverzeichnis

Werbung

Installationsanleitung
R32 Split-Baureihen
RXP50N5V1B
Installationsanleitung
RXP60N5V1B
Deutsch
R32 Split-Baureihen
RXP71N5V1B

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Daikin RXP50N5V1B

  • Seite 1 Installationsanleitung R32 Split-Baureihen RXP50N5V1B Installationsanleitung RXP60N5V1B Deutsch R32 Split-Baureihen RXP71N5V1B...
  • Seite 2 4P697463-7A...
  • Seite 3 4P697463-7A...
  • Seite 4 4P692832-20B...
  • Seite 5 4P692832-20B...
  • Seite 6: Inhaltsverzeichnis

    Checkliste während der Inbetriebnahme........15 Um den vollständigen Satz der Dokumentationen und weitere Probelauf ausführen ..............15 Informationen über Ihr Produkt auf der Website Daikin zu erhalten, 10 Instandhaltung und Wartung scannen Sie den QR-Code unten. 11 Fehlerdiagnose und -beseitigung 11.1...
  • Seite 7: Besondere Sicherheitshinweise Für Installateure

    2 Besondere Sicherheitshinweise für Installateure ▪ Der vollständige Satz der jüngsten technischen Daten ist VORSICHT verfügbar auf dem Daikin Business Portal (Authentifizierung ▪ Bei unzureichendem Aufdornen kann Kältemittelgas erforderlich). austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue Bördelanschlüsse, um Kältemittelgaslecks zu Besondere verhindern.
  • Seite 8: Über Das Paket

    3 Über das Paket WARNUNG GEFAHR: STROMSCHLAGGEFAHR ▪ Wenn die Stromversorgung über eine fehlende Phase Unterbrechen Sie die Stromversorgung für mindestens oder über eine falsche N-Phase verfügt, arbeitet das 10  Minuten und messen Sie die Spannung an den Gerät möglicherweise nicht. Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten ▪...
  • Seite 9: Installation Der Einheit

    4 Installation der Einheit Installation der Einheit WARNUNG Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen. Den Ort der Installation vorbereiten 4.1.1 Anforderungen an den Installationsort des Außengeräts...
  • Seite 10: So Installieren Sie Das Außengerät

    5 Rohrinstallation Ablassstutzen Unterer Rahmen Ablaufrohrstopfen Schlauch (bauseitig zu liefern) Abflusslöcher schließen und Abflussstutzen anbringen HINWEIS In klimatisch kalten Regionen sollten bei der Außeneinheit KEIN Abflussstutzen, Abflussschlauch und Kappen (1, 2) verwendet werden. Treffen Sie geeignete Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann.
  • Seite 11: Anforderungen An Das Material Von Kältemittel-Rohrleitungen

    5 Rohrinstallation Anforderungen an das Material von Kältemittel- VORSICHT Rohrleitungen ▪ Bei Einheiten, die während der Verbringung mit Kältemittel R32 geladen werden, ist vor Ort kein ▪ Rohrmaterial: sind Phosphorsäure deoxidierte, Hartlöten oder Schweißen durchzuführen. übergangslos verbundene Kupferrohre zu verwenden ▪...
  • Seite 12: Kältemittelleitungen Überprüfen

    6 Kältemittel einfüllen Kältemittelleitungen überprüfen HINWEIS Daran denken, nach Installation Kältemittelleitungen Durchführung 5.3.1 So führen Sie eine Leckprüfung durch Vakuumtrocknung die Absperrventile zu öffnen. Wird das System mit geschlossenen Absperrventilen betrieben, HINWEIS kann der Verdichter beschädigt werden. Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe “PS High”...
  • Seite 13: Die Menge Für Eine Komplette Neubefüllung Bestimmen

    7 Elektroinstallation Gesamtlänge der dann… HINWEIS Flüssigkeitsleitungen Die Gesetze zu Treibhausgasen erfordern, dass die … Kältemittel-Füllmenge der Einheit sowohl in Gewicht als >10 m R=(Gesamtlänge (m) der auch in CO -Äquivalent angegeben wird. Flüssigkeitsleitung–10 m)×0,020 Formel Berechnung Menge R=Zusätzliche Füllmenge (kg) (gerundet in Äquivalents in Tonnen: GWP-Wert des Kältemittels ×...
  • Seite 14: Technische Daten Von Elektrischen Leitungen

    8 Abschließen der Installation des Außengeräts WARNUNG Anschluss der elektrischen Achten Sie darauf, dass sich Verbindungskabel nicht in Leitungen an das Außengerät unmittelbarer Nähe nicht-thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß 1 Die Wartungsblende abnehmen. werden können. 2 Die Schaltkastenabdeckung entfernen. 3 Den Kabelbinder öffnen.
  • Seite 15: Inbetriebnahme

    Flüssigkeit) sind den Anweisungen zur Wartung in diesem Kapitel ist auch thermisch isoliert. eine allgemeine Checkliste für die Wartung im Daikin Business Portal verfügbar (Authentifizierung erforderlich). Es ist die richtige Rohrgröße installiert und die Rohre sind ordnungsgemäß isoliert. Die allgemeine Checkliste für die Wartung soll die Die Sperrventile (Gas und Flüssigkeit) am Außengerät...
  • Seite 16: Fehlerdiagnose Und -Beseitigung

    Geräts sowohl mit ihrem Gewicht als auch mit ihrem CO regionalen Website Daikin (öffentlich zugänglich). Äquivalent angegeben wird. ▪ Der vollständige Satz der jüngsten technischen Daten ist Formel Berechnung Menge verfügbar auf dem Daikin Business Portal (Authentifizierung Äquivalenttonnen: GWP-Wert Kältemittels × erforderlich). Kältemittel-Gesamtfüllmenge [in kg] / 1000 13.1...
  • Seite 17: Rohrleitungsplan

    13 Technische Daten Symbol Bedeutung Symbol Bedeutung AC*, CN*, E*, HA*, HE*, HL*, Anschluss, Konnektor Hauptschalter HN*, HR*, MR*_A, MR*_B, S*, U, Q*DI, KLM Fehlerstrom-Schutzschalter V, W, X*A, K*R_*, NE Überlastschutz D*, V*D Diode Thermoschalter Dioden-Brücke Fehlerstrom-Schutzschalter DIP-Schalter Widerstand Heizgerät Thermistor FU*, F*U, (Informationen zu Sicherung...
  • Seite 18 13 Technische Daten RXP50N 7.0 CuT 4.0 CuT 7.0 CuT 6.4 CuT 6.4 CuT 7.0 CuT 7.0 CuT 4.0 CuT 12.7 CuT 12.7 CuT 12.7 CuT 6.4 CuT 6.4 CuT 9.5 CuT 12.7 CuT 12.7 CuT Bauseitige Rohre Flüssigkeit Thermistor am Abflussrohr Bauseitige Rohre Gas Wärmetauscher Flüssigkeits-Absperrventil...
  • Seite 19 13 Technische Daten RXP60N, RXP71N 7.0 CuT 7.0 CuT 4.0 CuT 7.0 CuT 7.0 CuT 6.4 CuT 6.4 CuT 4.0 CuT 7.0 CuT 7.0 CuT 4.0 CuT 12.7 CuT 12.7 CuT 12.7 CuT 6.4 CuT 6.4 CuT 9.5 CuT 12.7 CuT 12.7 CuT Bauseitige Rohre Flüssigkeit Thermistor am Abflussrohr...
  • Seite 20: Verantwortung Für Energie Und Umwelt

    DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş. Gülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe İSTANBUL / TÜRKİYE Tel: 0216 453 27 00 Faks: 0216 671 06 00 Çağrı Merkezi: 444 999 0 Web: www.daikin.com.tr 3P645642-4G 2022.06 Verantwortung für Energie und Umwelt...
