Anschließen Der Kältemittelleitung; Kältemittelrohre An Der Inneneinheit Anschließen; Anschließen Der Elektrischen Leitungen - Daikin FDA125A5VEB Installation Und Betriebsanleitung

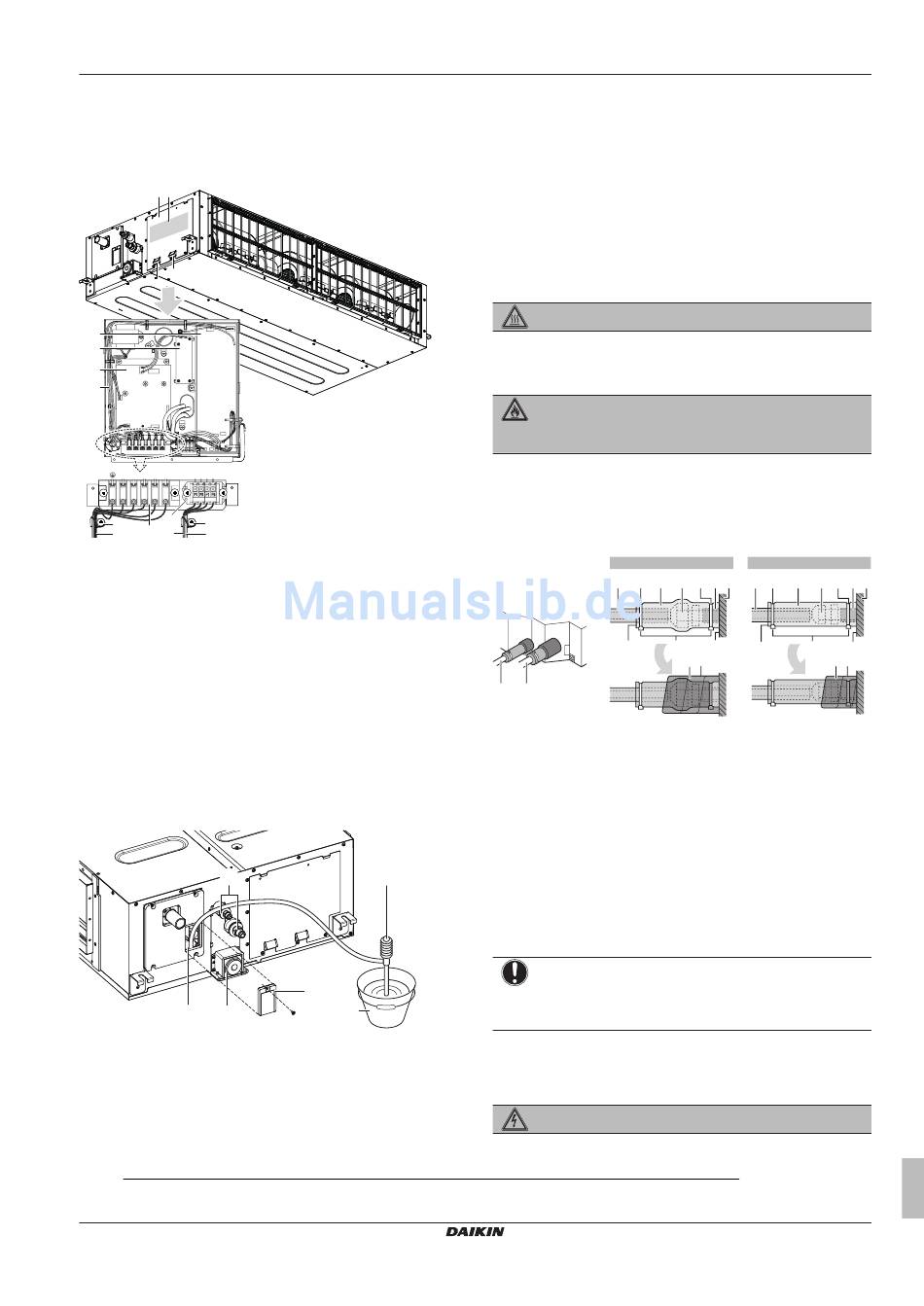

2 Die Schaltkastenabdeckung entfernen (a).
3 Die einphasige Stromversorgung (50 Hz, 230 V) an Anschlüsse
Nr. 1 und Nr. 2 auf
Stromversorgung und Erde anschließen.
4 Die Schaltkastenabdeckung wieder anbringen (a).
a b
d
c
e
f
g
h
1 2 3 L N
l
i n
j
k m j
a Deckel des Schaltkastens
b Schaltplan
c Öffnung für Stromversorgungskabel
d Öffnung für Übertragungskabel
e Inneneinheit-Platine 2
f Inneneinheit-Platine 3
g Inneneinheit-Platine 1
h Schaltkasten
i Kunststoffkabelbinder
j Stromversorgungsleitung
k Anschlussplatte für Stromversorgung
l Anschlussplatte für die Übertragungskabel zu Einheiten
m Verdrahtung der Benutzerschnittstelle
n Übertragungskabel zwischen Einheiten
5 Den Strom einschalten.
6 Kühlbetrieb starten (siehe Probelauf durchführen).
7 Etwa 1 l Wasser langsam durch die Luftauslassöffnung
einfüllen und auf Leckagen prüfen.
f
a
e
a Wassereinlass
b Tragbare Pumpe
c Wassereinlass-Abdeckung
d Behälter (Wasser durch Wassereinlass hinzufügen)
e Wartungs-Abflussauslass
f Kältemittelleitungen
8 Den Strom ausschalten.
9 Elektrische Verkabelung trennen.
(1)
Nur bei Anlagen, die mit Kältemittel R32 arbeiten. Den Spezifikationen der Außeneinheit können Sie entnehmen, welche Art
Kältemittel zu benutzen ist.
FDA125A5VEB
Split-System-Klimageräte
4P494410-1 – 2017.06
der Anschlussklemmleiste für
b
c
d
10 Nehmen Sie die Abdeckung vom Steuerungskasten ab.
11 Die Stromversorgung und Erde trennen.
12 Die Steuerkastenabdeckung wieder anbringen.
Wenn die Verkabelung bereits vollzogen ist
1 Kühlbetrieb starten (siehe Probelauf durchführen).
2 Etwa 1 l Wasser langsam durch die Luftauslassöffnung
einfüllen und auf Leckagen
Verkabelung noch nicht vollzogen ist).
5.2 Anschließen der Kältemittelleitung
GEFAHR: VERBRENNUNGSGEFAHR
5.2.1 Kältemittelrohre an der Inneneinheit
anschließen
WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel R32 (falls vorhanden) innerhalb dieser
Einheit ist schwer entflammbar (mildly flammable).
▪ Rohrleitungslänge. Kältemittelrohre so kurz wie möglich halten.
▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen
an die Einheit anschließen.
▪ Isolierung. Kältemittelrohrleitung an der Inneneinheit wie folgt
isolieren:
A
a b c
1
B A
A Gasleitung
B Flüssigkeitsleitung
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (Zubehör)
c Isolierstücke: Groß (Gasrohr), klein (Flüssigkeitsleitung)
(Zubehör)
d Überwurfmutter (an der Einheit angebracht)
e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
f Einheit
g Dämmungskissen: Mittel 1 (Gasrohr), mittel 2
(Flüssigkeitsleitung) (Zubehör)
1 Die Falze der Isolierstücke nach oben drehen.
2 Am Sockel der Einheit befestigen.
3 Die Kabelbinder auf der Isolierung festziehen.
4 Den Bereich vom Sockel des Geräts bis zur Spitze der
Überwurfmutter mit dem Dämmungskissen umwickeln.
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
5.3 Anschließen der elektrischen
Leitungen
GEFAHR: STROMSCHLAGGEFAHR
5 Installation
prüfen (siehe Wenn
1
B
d b e f a b c d b
3 2 3
1
g g
4 4
