Inhaltszusammenfassung für Varytec LED Beam i7 RGBW

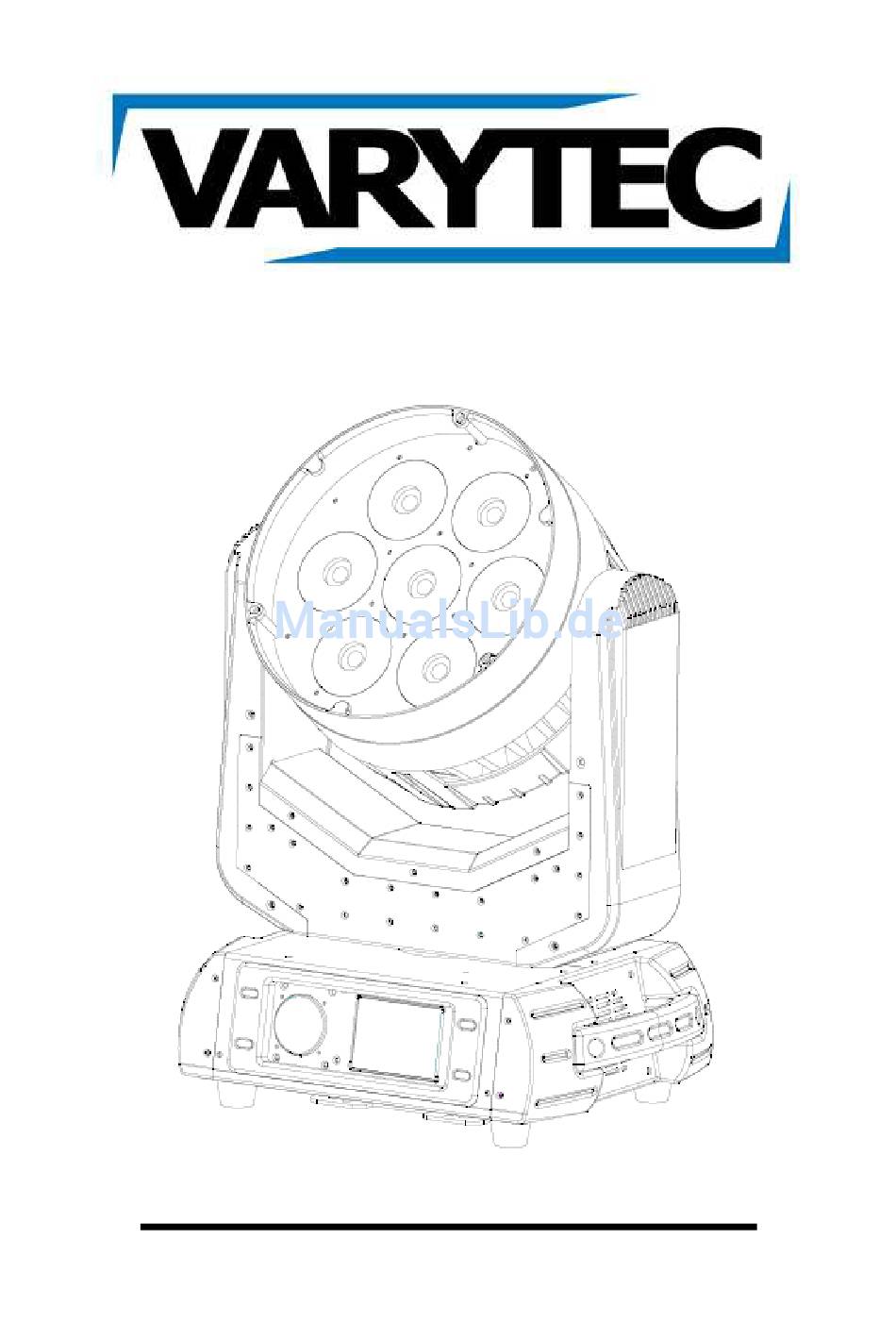

- Seite 1 Bedienungsanleitung LED Beam i7 RGBW...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 Verbindungen ........................... 7 4.1. Elektrische Verbindungen ......................7 4.2. DMX Verbindungen ......................... 7 4.3. DMX Verbindung mit Terminator ..................... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist n Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen (nicht im ur für die Verwendung in geschlossenen Räumen (nicht im Freien) zugelassen. Freien) zugelassen. • Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und ausschließlich für einen Betrieb in Innenräumen gedacht. -
Seite 5: Überkopfbefestigung
2.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch t ausschließlich durch... - Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf der LED Beam i7 RGBW. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die... -
Seite 8: Bedienung
5. Bedienung Das Menü wird mit Hilfe des Jogwheels, links neben dem Display, bedient. Durch Drehen können Sie durch das Menü scrollen oder einen Wert verändern. Durch Drücken bestätigen Sie Ihre Auswahl oder Ihre Einstellung. 5.1. Menüstruktur Untermenü Untermenü Menü Funktion Address 1 –... - Seite 9 Times Zeigt an, wie oft das Gerät eingeschaltet wurde. Screen Zeigt die aktuelle Softwareversion an. Software XY Software Zeigt die aktuelle Software für Pan/Tilt an. Software Zeigt die aktuelle Software für die LEDs an. Back Zurück Channel01 … Manuelle Bedienung aller DMX Kanäle. Control Channel47 Back...
-
Seite 10: Dmx Chart
6. DMX chart 6.1. DMX mode Small (15 Kanäle) Kanal Wert von Wert bis Funktion Pan fein Tilt Tilt fein Pan / Tilt Geschwindigkeit schnell – langsam Dimmer rot 0 – 100% Dimmer grün 0 – 100% Dimmer blau 0 – 100% Dimmer Weiß... -
Seite 11: Dmx Modus Standard (19 Kanäle)
6.2. DMX Modus Standard (19 Kanäle) Kanal Wert von Wert bis Funktion Pan fein Tilt Tilt fein Pan / Tilt Geschwindigkeit schnell – langsam Dimmer rot 0-100% Dimmer grün 0 – 100% Dimmer blau 0 – 100% Dimmer Weiß 0 - 100% Shutter geschlossen Strobo langsam –... - Seite 12 Green Blue Natural White Full White Yellow Magenta Cyan Salmon Turquoise Light green Steel blue Orange Straw Pale Lavender Pink Red / White Green / Red Blue / Red White / Red White / Pink White / Turquoise Small Red / White Keine Funktion Keine Funktion Farbwechsel Red / Yellow...
-
Seite 13: Dmx Modus Extended (47 Kanäle)
Sound-to-light Programm 6 Sound-to-light Programm 7 Keine Funktion Geschwindigkeit für Kanal 17 langsam - schnell Keine Funktion Reset alle Motoren Reset Scan Motor Keine Funktion 6.3. DMX Modus Extended (47 Kanäle) Kanal Wert von Wert bis Funktion Pan fein Tilt Tilt fein Pan / Tilt Geschwindigkeit schnell –... - Seite 14 Geschwindigkeit für Kanal 12 langsam – schnell Fadezeit für Kanal 12. Keine Funktion White2700K White3200K White4300K White5600K White6500K White8000K Green Blue Natural White Full White Yellow Magenta Cyan Salmon Turquoise Light green Steel blue Orange Straw Pale Lavender Pink Red / White Green / Red Blue / Red White / Red...
- Seite 15 Automatikprogramm 4 Automatikprogramm 5 Automatikprogramm 6 Automatikprogramm 7 Sound-to-light Programm 1 Sound-to-light Programm 2 Sound-to-light Programm 3 Sound-to-light Programm 4 Sound-to-light Programm 5 Sound-to-light Programm 6 Sound-to-light Programm 7 Keine Funktion Geschwindigkeit für Kanal 17 langsam - schnell Dimmer rot 0 – 100% LED 1 Dimmer grün 0 –...
-
Seite 16: Positionen Leds
7. Positionen LEDs 16 / 20... -
Seite 17: Technische Daten
8. Technische Daten Stromversorgung Spannung 100 – 240 V AC / 50-60 Hz Stromaufnahme max. 150 W Lichtquelle LM Typ LED 4in1 Farbspektrum RGBW Leistung 105 W Anzahl Leistung 7x 15 W Optik Abstrahlwinkel 5° Anschlüsse Strom in P-Con Strom out P-Con XLR in/out 3pol / 5pol... - Seite 18 18 / 20...
- Seite 19 19 / 20...
- Seite 20 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 20 / 20...
