Installation des Leuchtkörpers als Deckenleuchte
Nachfolgend wird die Installation der Einfach- und Mehrfachleuchtkörper beschrieben.
ACHTUNG: Installieren Sie den Leuchtkörper unter keinen Umständen unterhalb einer Sprinkleranlage.
Durch die Wärmeabstrahlung des Leuchtkörpers kann die Sprinkleranlage ausgelöst werden.
Installieren Sie die Deckenleuchte in Übereinstimmung mit den geltenden elektrotechnischen
Verordnungen. Für jeden Leuchtkörper wird ein eigener Stromkreis empfohlen.
1. Nehmen Sie die Streuscheibe vorsichtig aus dem Transportbehälter, und legen Sie sie beiseite.
ACHTUNG!!! Der Leuchtkörper ist sehr schwer. Bitte führen Sie die folgenden Schritte immer mit
mindestens zwei Personen aus.
2. Nehmen Sie den Leuchtkörper vorsichtig aus dem Transportbehälter. Verwenden Sie hierzu die Griffe auf
der linken und rechten Seite.
ACHTUNG: Achten Sie im folgenden Schritt auf angemessene Tragfähigkeit. Das Gewicht beträgt 40,5 kg
pro Leuchte. Die Ketten müssen jeweils für mindestens 81,6 kg ausgelegt sein.
3. Befestigen Sie die Karabiner und Ketten (nicht im Lieferumfang enthalten) an den Halterungen, und hängen
Sie den Leuchtkörper in der gewünschten Höhe und Winkel über dem Arbeitsbereich auf. Der Leuchtkörper
muss so installiert werden, dass zu anderen Leuchtkörpern und der Gehäusewand mindestens 200 mm
Abstand bleibt. Siehe auch Abbildung 8.
4. Nehmen Sie die Streuscheibe vorsichtig aus dem Karton.
ACHTUNG: Die Scharnierbolzen müssen sorgfältig hinter den Fluoreszenzlampen positioniert werden, um
Beschädigung der Lampen zu vermeiden.
5. Halten Sie die Streuscheibe so, dass die glatte Seite nicht zum Leuchtkörper zeigt.
6. Legen Sie die Scharnierbolzen an den hinteren Ecken der Streuscheibe in die Einhängekerbe an den unteren
Ecken der Gehäuserückseite. Siehe auch Abbildung 9.

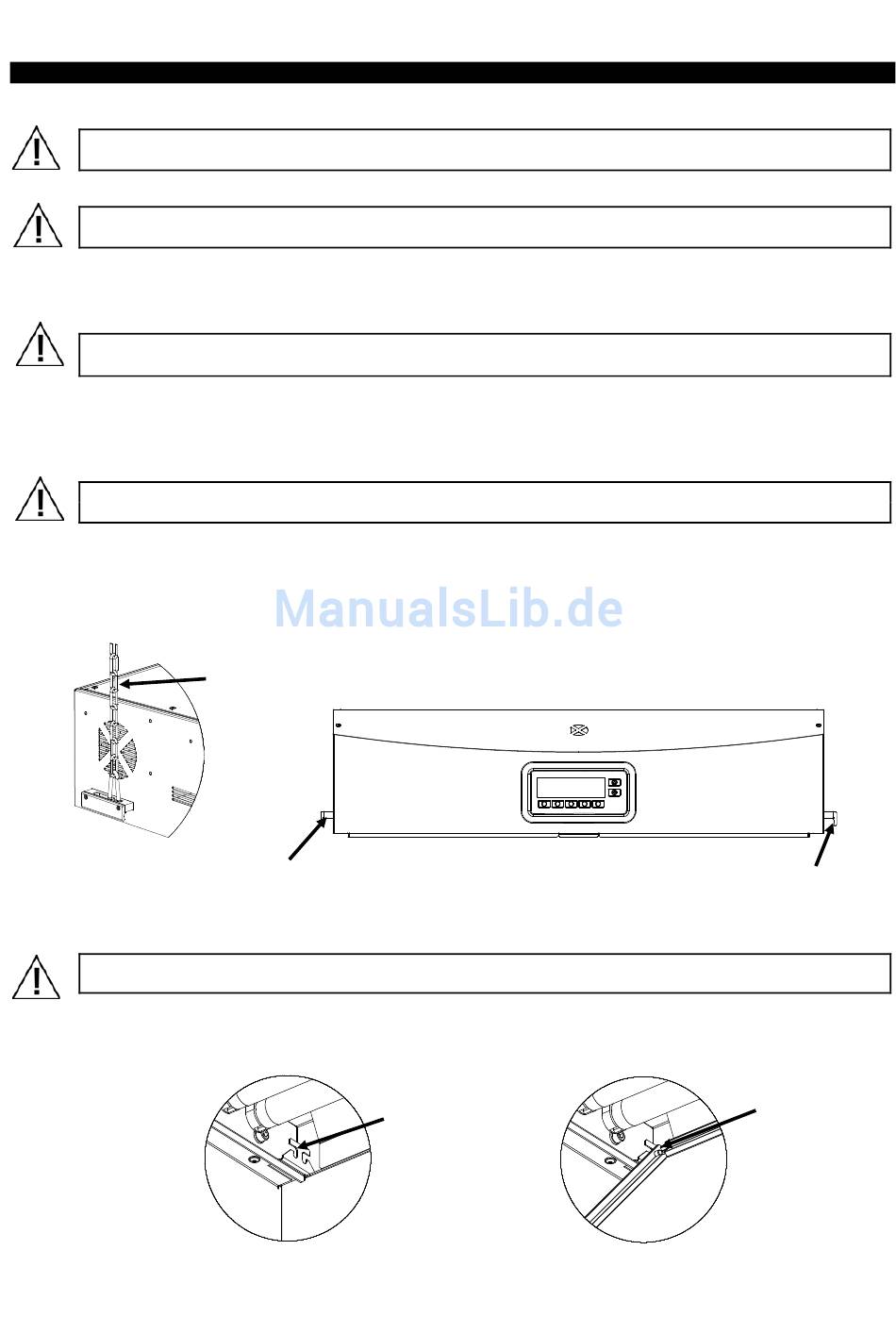

Karabiner mit Kette befestigt
Griffe
Abb. 8. Deckenleuchte
Abb. 9. Einhängekerbe
Einhängekerbe für
Scharnierbolzen
der Streuscheibe
S p e c t r a L i g h t Q C
Griffe
Positionierung der
Scharnierbolzen
der Streuscheibe
11
