S p e c t r a L i g h t Q C
Verschlussriegel
der Streuscheibe
7. Drehen Sie die Streuscheibe in die geschlossene Position, und sichern Sie sie mit dem Verschlussriegel.
Siehe auch Abbildung 10.
8. Für Einfachleuchtkörper fahren Sie bitte mit Schritt 10 fort. Bei der Installation von Mehrfachleuchtkörpern
wiederholen Sie bitte die Schritte 4 bis 7, und fahren Sie dann mit Schritt 9 fort.
9. Befestigen Sie die Kabel für Reihenschaltung der Leuchtkörper an der Vorderseite. Verwenden Sie die
Kabelklemmen, um die Kabel in Position zu halten. Siehe auch Abbildung 11.
Master
Kabelklemmen
Reihenschaltungsverbindung
ACHTUNG: Prüfen Sie vor dem Anschluss des Geräts, dass Ihre Stromversorgung mit den Angaben auf der
Rückseite der SpectraLight QC übereinstimmt. Sollte dies nicht der Fall sein, dann wenden Sie sich bitte an
X-Rite oder Ihren Vertragshändler.
10. Schließen Sie das SpectraLight QC an eine Wandsteckdose an. Für jeden Leuchtkörper wird ein eigener
Stromkreis empfohlen.
11. Weitere Informationen hierzu finden Sie im Abschnitt Benutzeroberfläche.
12

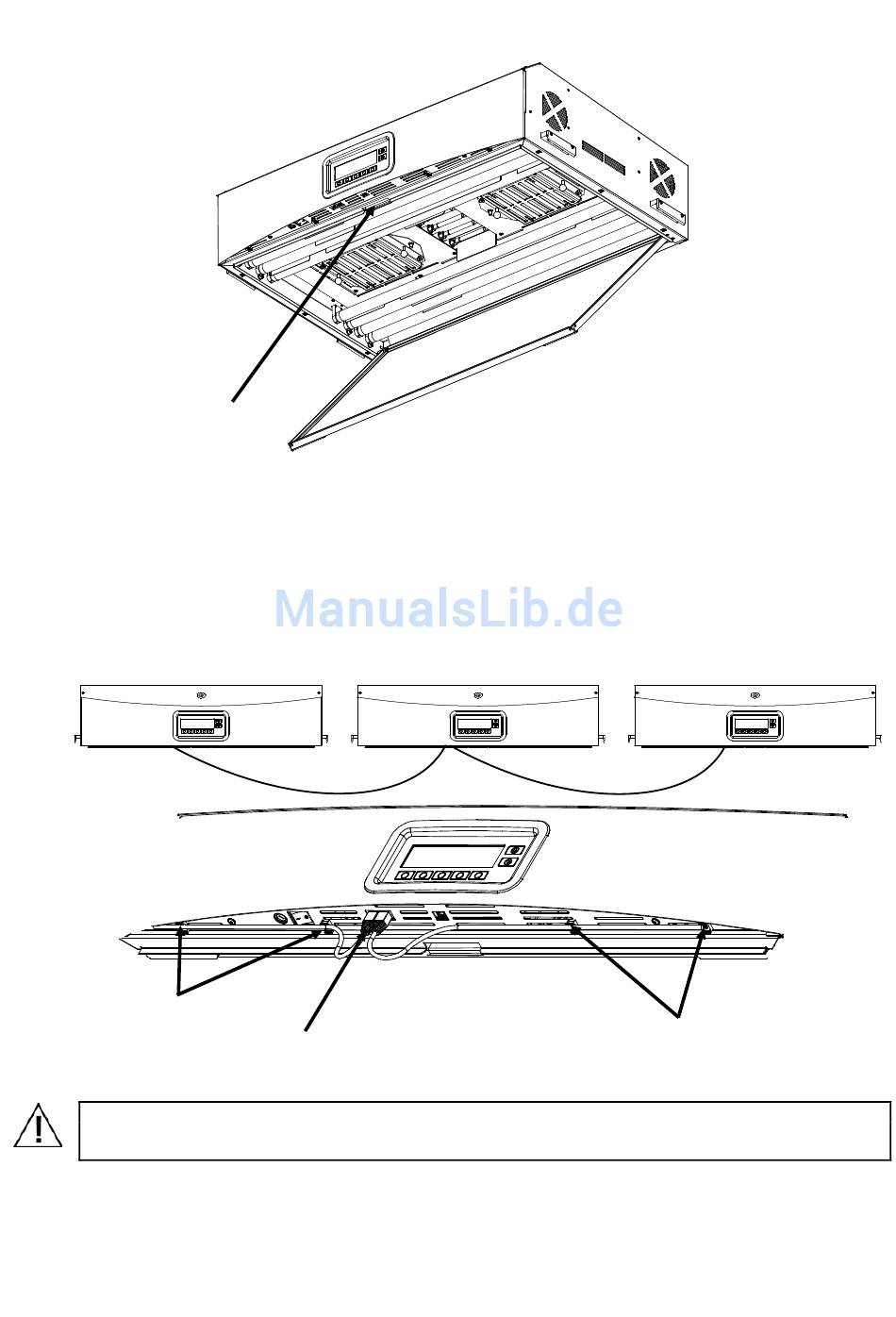

Abb. 10. Installation der Streuscheibe im Leuchtkörper
Abb. 11. Reihenschaltungsverbindung der Leuchtkörper
Slave
Slave
Kabelklemmen
