1. Legen Sie die Bodenplatte (1) auf eine saubere, glatte Oberfläche. Siehe auch Abbildung 1.
Befestigungs-
schlitz
2. Bringen Sie die Rückwand (2) so an, dass die unteren Einkerbungen in die hinteren Befestigungsschlitze der
Bodenplatte (1) einrasten. Befestigen Sie die Rückwand auf der Bodenplatte, indem Sie die beiden
Flügelschrauben wie in Abbildung 2 dargestellt anziehen.
3. Halten Sie die Rückwand (2) und platzieren Sie gleichzeitig die linke Seitenwand (3) mit der glatten Seite
nach außen über der Oberkante der Rückwand (2).
4. Schieben Sie die linke Seitenwand (3) entlang der verriegelnden Schiene, bis die oberen Einkerbungen
der linken Seitenwand (3) in die Bodenplatte einrasten (1). Befestigen Sie die linke Seitenwand (3) auf der
Bodenplatte und Rückwand, indem Sie die beiden Flügelschrauben wie in Abbildung 3 dargestellt
anziehen.
(3)

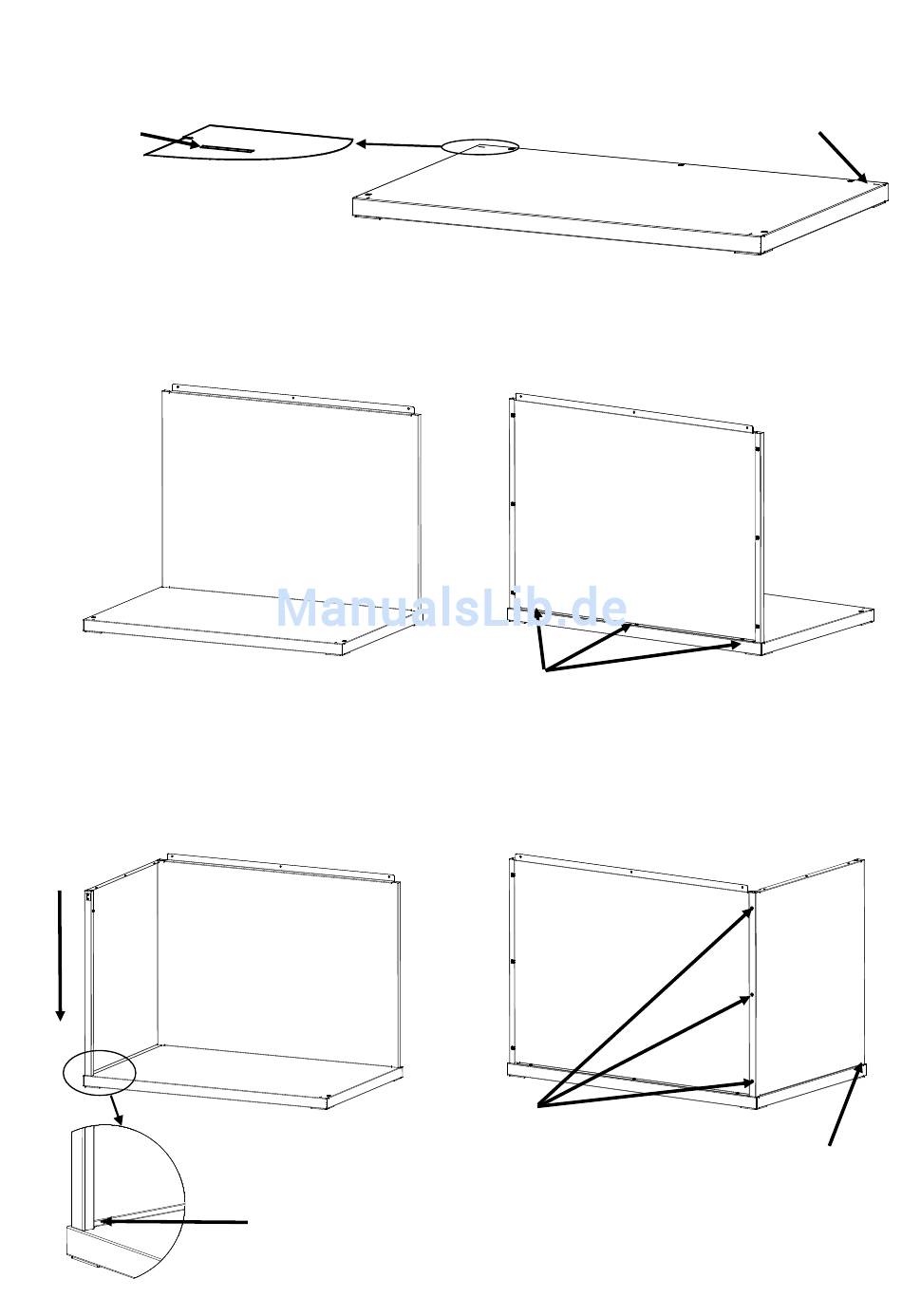

Abbildung 1. Bodenplatte
(2)
(1)
Abbildung 2. Befestigung der Rückwand auf der Bodenplatte
Vorne
(2)
(1)
Abbildung 3. Befestigung der linken
Seitenwand an Rückwand und Bodenplatte
Schrauben
(1)
Rückseite der
Rückwand
Schrauben
Zurück
Schrauben
S p e c t r a L i g h t Q C
Befestigungs-
schlitz
Befestigungsschlitz
7
