S p e c t r a L i g h t Q C
OPTIONALES STEUERMODUL
Das optionale Steuermodul kann zur Kontrolle von bis zu 8 Leuchtkörpergruppen verwendet werden. Das
Display auf dem Steuermodul ermöglicht eine erleichterte Kontrolle der Leuchtkörper. Jede Gruppe kann die
Leuchtkörpergruppe simultan steuern.

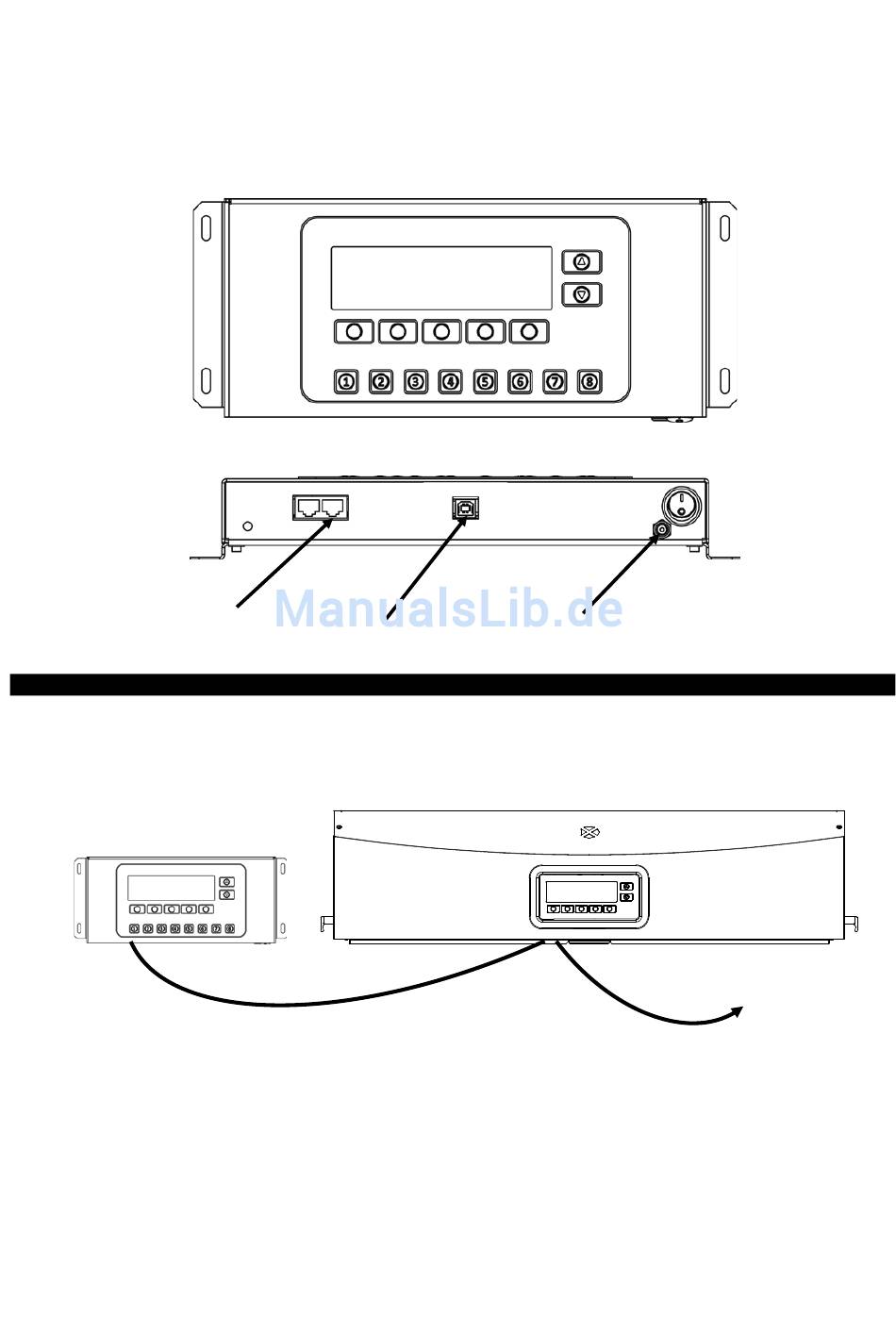

Ansicht von vorn
Ansicht von
unten
Rechter Port für die
Reihenschaltung
Installation
1. Installieren Sie das Steuermodul an der gewünschten Stelle.
2. Schließen Sie das eine Ende des Reihenschaltungskabels mit dem Port unten rechts am Steuermodul.
3. Verbinden Sie das andere Ende mit dem Port links unter der Vorderwand des ersten Leuchtkörpers.
4. Verbinden Sie die weiteren Kabel mit den anderen Leuchtkörpern (Eingang linker Port, Ausgang rechter
Port).
5. Verbinden Sie den Netzstecker mit dem Steuermodul, und verbinden Sie das Gerät mit der Wandsteckdose.
6. Verbinden Sie den PC mit dem USB-Port am Steuermodul, um die einzelnen Leuchtkörper zu bedienen und
zu konfigurieren.
7. Richten Sie die einzelnen Leuchtkörper mit der erforderlichen Gruppen- und Gerätenummer ein. Weitere
Informationen finden Sie im Abschnitt Reihenschaltung in diesem Handbuch.
38
Netzanschluss
USB-Port
Zum nächsten
Leuchtkörper
