S p e c t r a L i g h t Q C
5. Platzieren Sie die rechte Seitenwand (4) mit der glatten Seite nach außen über der Oberkante der
Rückwand (2).
6. Schieben Sie die rechte Seitenwand (4) entlang der verriegelnden Schiene, bis die oberen Einkerbungen der
rechten Seitenwand (4) in die Bodenplatte einrasten (1). Befestigen Sie die rechte Seitenwand (4) auf der
Bodenplatte und Rückwand, indem Sie die beiden Flügelschrauben wie in Abbildung 4 dargestellt anziehen.
(3)
Schrauben
7. Schieben Sie die Befestigungsschlitze der Vorderwand (5) auf die Drehzapfen der beiden Seitenwände.
8. Drehen Sie die Vorderseite zum Gerät nach oben, bis die Magnete mit der Vorderwand in Kontakt kommen.
Siehe Abbildung 5.
8
(2)
(1)

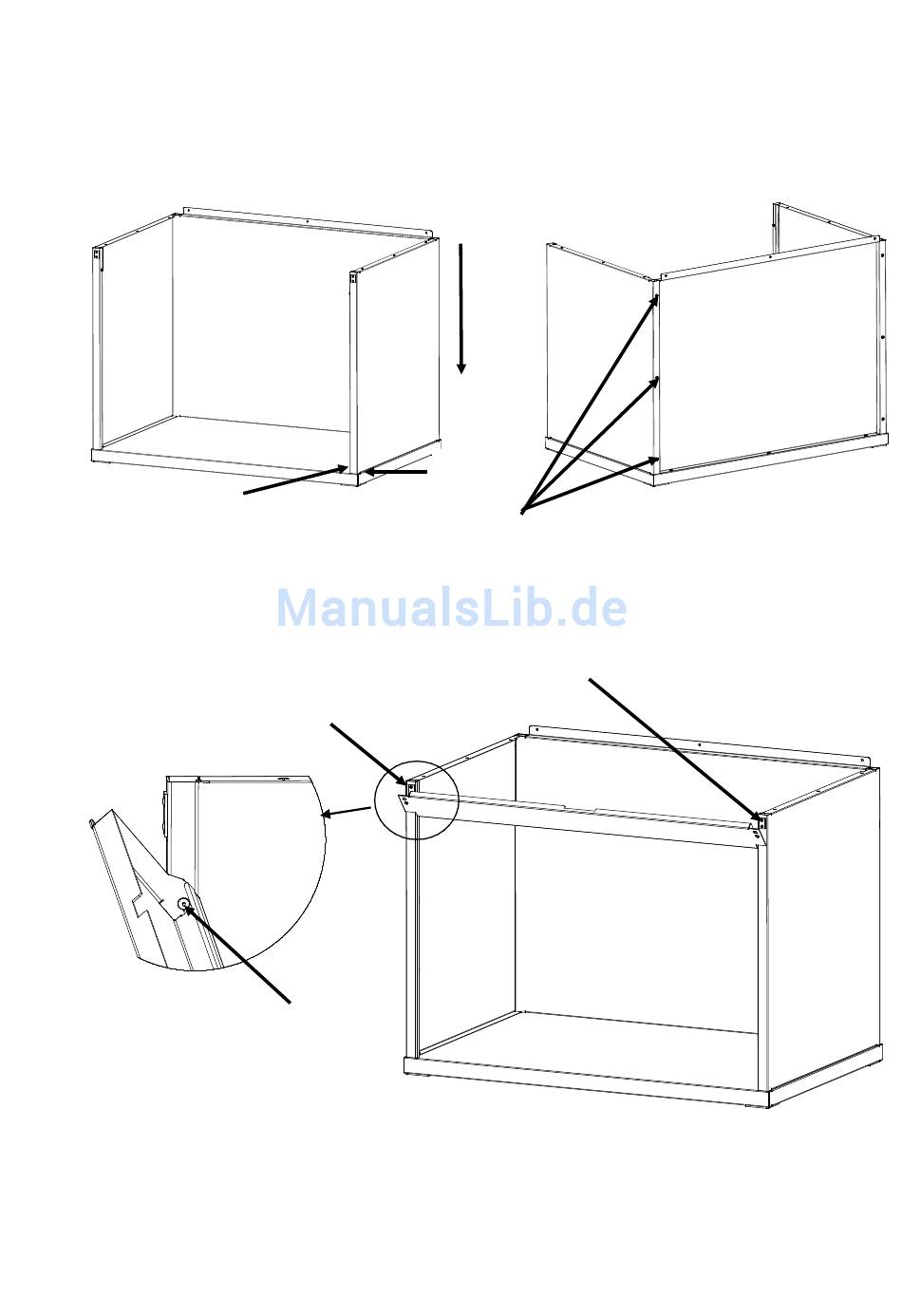

Abbildung 4. Befestigung der rechten Seitenwand an Rückwand und Bodenplatte
Magnet an der
Vorderwand
Drehzapfen
Abbildung 5. Montage der Vorderwand
(4)
Befestigun
gsschlitz
Schrauben
Magnet an der
Vorderwand
(4)
(5)
(3)
(2)
