Technische Änderungen Vorbehalten, Ausgabe 06.2009 - Mhz Case Reflection Montageanleitung

Montageanleitung Kassettenrollo CASE Reflection
Einstellung Elektroantrieb für Kassette 53
Für Somfy-Antriebe LT 28 Endlageneinstellung für Motoren (24V)

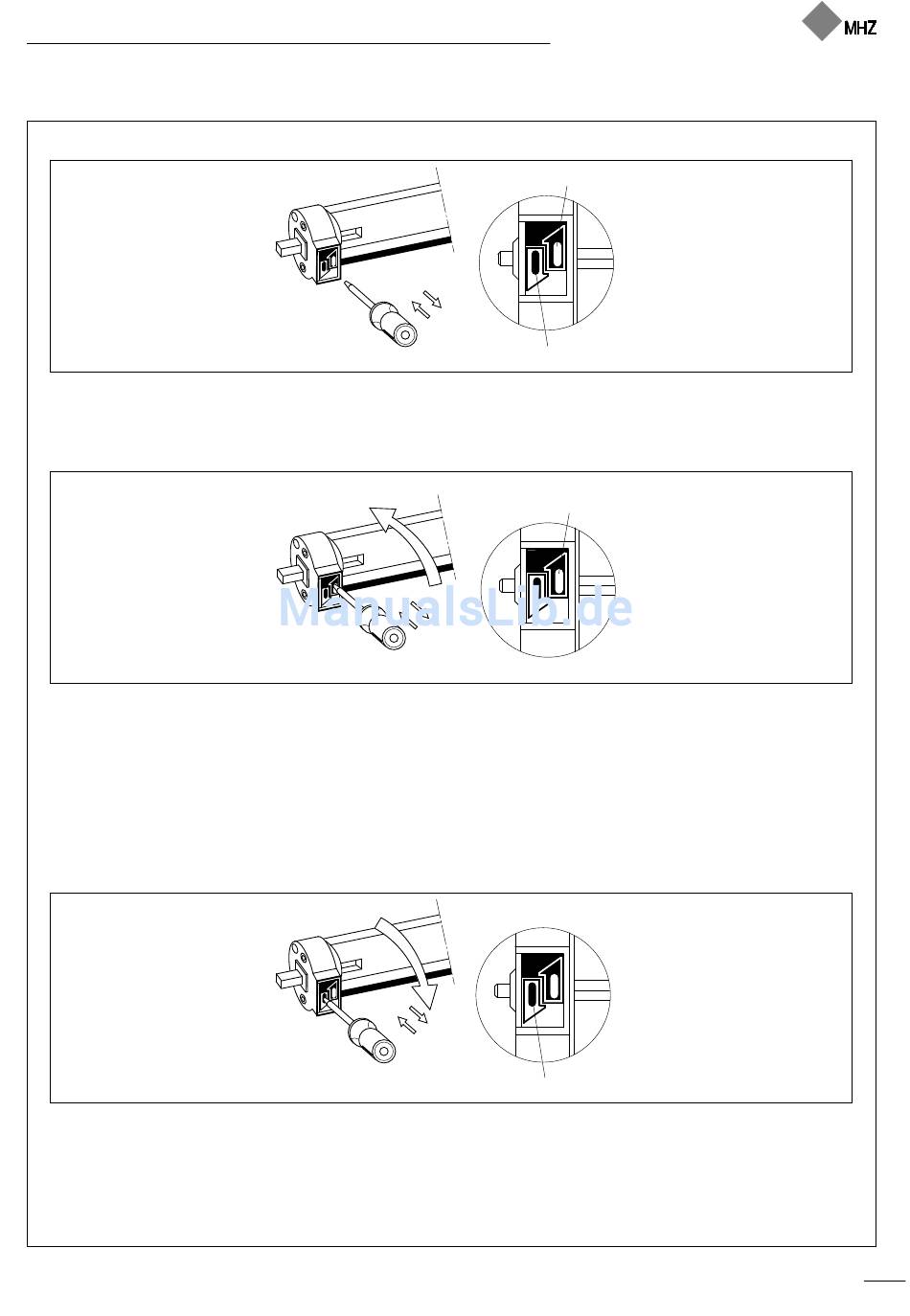

Einstellen der Endlagen
1. Einstelltaste drücken, arretieren und in die gewünschte
Endlage fahren.
2. Einstelltaste drücken und dearretieren.
Auf - Richtung
1. Einstelltaste anhand der Laufrichtungspfeile feststellen.
2. Antrieb in Auf-Richtung laufen lassen bis der Behang den
gewünschten oberen Abschaltpunkt erreicht hat.
3. Entsprechende Einstelltaste drücken und dearretieren.
4. Die Endlage ist nun fest eingestellt.
Änderung einer einmal fest vorgenommenen Endlagen-Einstellung
1. Behang in eine mittlere Stellung fahren.
2. Einstelltaste anhand der Laufrichtungspfeile feststellen.
3. Entsprechende Einstelltaste drücken und arretieren.
Technische Änderungen vorbehalten, Ausgabe 06.2009
Schnelle Einstellung
Endabschaltung
Kassettengrösse 53x53 mm, Tuchwelle ø35 mm
Drehrichtung 1
Drehrichtung 2
Die Endlage ist eingestellt.
Den Einstelltasten sind Laufrichtungspfeile zugeordnet.
Drehrichtung 1
Ab - Richtung
1. Antrieb in Ab-Richtung laufen lassen bis der Behang den
gewünschten Abschaltpunkt erreicht hat.
2. Entsprechende Einstelltaste drücken und dearretieren.
3. Die Endlage ist nun fest eingestellt.
Drehrichtung 2
4. Antrieb in die geänderte Position fahren.
5. Einstelltaste drücken und dearretieren.
6. Die neue Endlage ist nun eingestellt.
9
