MHZ CASE Reflection Montageanleitung Seite 12

Montageanleitung Kassettenrollo CASE
Reflection, Shadow und Blackout
Für SOMFY-Antriebe LS 40 und LT 50
Endlageneinstellung für Motoren
Elektrische Anschlussanweisung

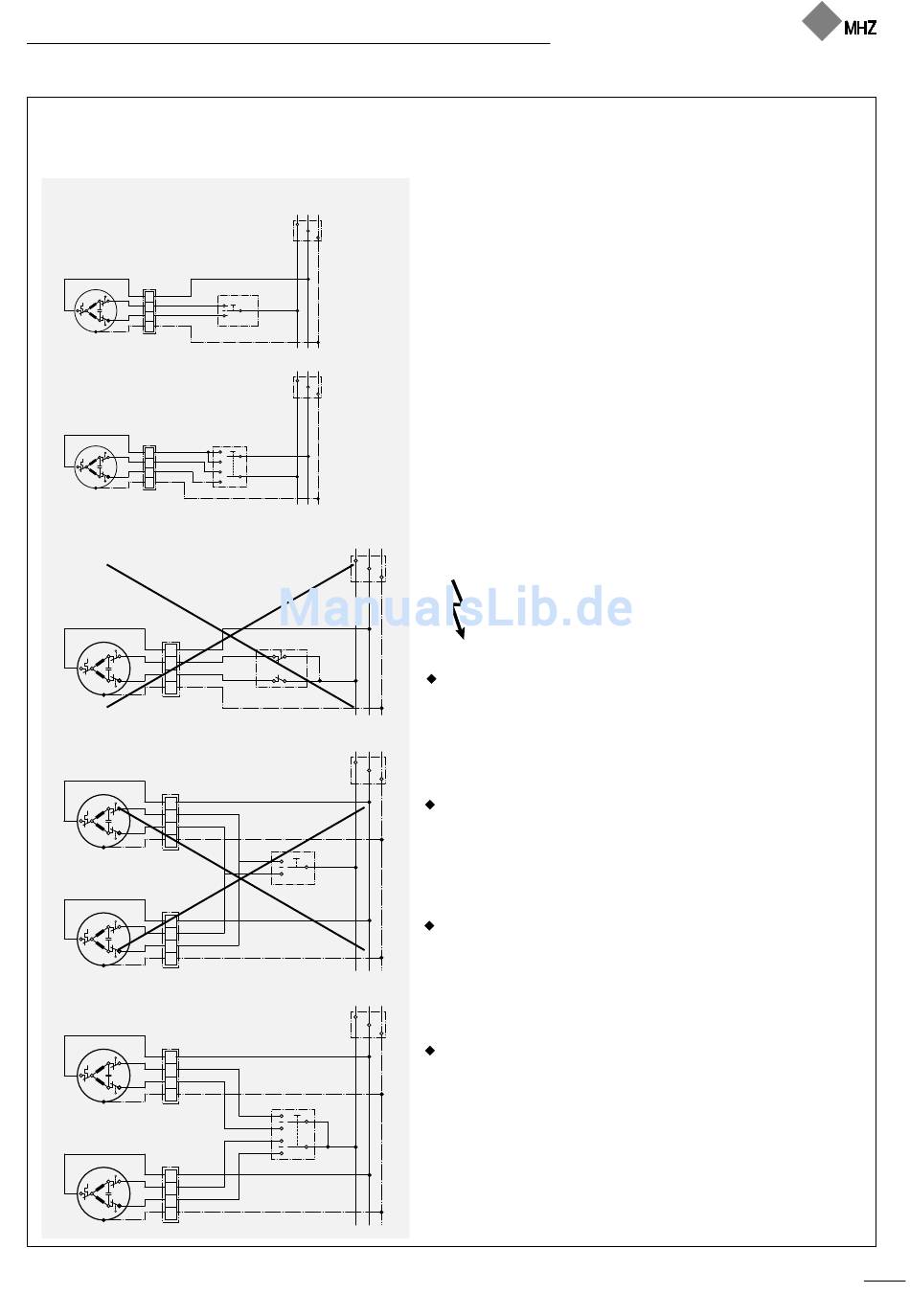

Prinzip Schaltplan-Schalter
Antrieb
Abzweigdose
1
2
3
4
Antrieb
Abzweigdose
1
2
3
4
Antrieb
Abzweigdose
1
2
3
4
Antrieb 1
Abzweigdose
1
2
3
4
Antrieb 2
Abzweigdose
1
2
3
4
Antrieb 1
Abzweigdose
1
2
3
4
Antrieb 2
Abzweigdose
1
2
3
4
Technische Änderungen vorbehalten, Ausgabe 06.2009
Netz
L1 N PE
Abzweigdose
Schalter
Netz
L1 N PE
Abzweigdose
Schalter
Netz
L1 N PE
Abzweigdose
FALSCH
Netz
L1 N PE
Abzweigdose
FALSCH
Netz
L1 N PE
Abzweigdose
Beschreibung der Antriebe
Somfy-Einsteckantriebe sind Einphasen-Kondensatormotoren mit
eingebauten Endlagenschaltern, Bremse und Getriebe - also nicht nur
ein Elektromotor, sondern ein komplettes Antriebssystem.
Der eingebaute Kondensator ist kein Anlaufkondensator, sondern ein
Betriebskondensator, um für die 2. Wicklung (Hilfswicklung) des
Asynchronmotors eine Phasenverschiebung zu erzielen. Das dadurch in
beiden Wicklungen wirkende Drehfeld treibt den Rotor an. Mit diesem
Konstruktionsprinzip werden auch bei kleinen Abmessungen sehr hohe
Drehmomente erzielt.
Die Antriebe müssen nach einer der von Somfy vorgeschlagenen
Möglichkeit angeschlossen werden.
Für die bauseitige Installation sind die Vorschriften des VDE und der
örtlichen E-Werke zu beachten.
Achtung! Wichtige Hinweise
Die Somfy-Antriebssysteme und die Somfy-Steuerungs- und Automatik-
geräte sind aufeinander abgestimmte Komponenten. Elektronische
oder elektrische Bauteile, die Funktionen von Somfy-Antrieben ersetzen
oder beeinflussen, dürfen nur nach ausdrücklicher Freigabe durch
Somfy eingesetzt werden. Ansonsten übernimmt Somfy keinerlei
Garantie für das Antriebssystem oder daraus enstehende Folgeschäden.
Die bauseitige Elektroinstallation bitte von
konsessionierten Elektroinstallateuren vornehmen
lassen.
Unzulässige Anschlussarten
Schalter und Schaltungen dürfen keinen gleichzeitigen Auf- und
Ab-Befehl ermöglichen
Ein gleichzeitig gegebener Auf- und Ab-Befehl führt zu einem
Kurzschluss des Betriebskontensators. Deshalb dürfen nur elektrisch
oder mechanisch verriegelte Einzelschalter (keine Lichtschalter)
verwendet werden.
Parallelschaltung von 2 bzw. mehreren Antrieben
Bei gemeinsamem Betrieb von 2 Antrieben mit einem Schalter muss
für jeden Antrieb und jede Laufrichtung ein seperater Kontakt
vorgesehen werden. Die gemeinsame Steuerung mehrerer Antriebe
erfordert SOMFY-Steuerungsgeräte.
Weitere Anschlussvorschriften
Funkentstörung
Somfy-Antriebe sind nach VDE 0875 Teil 1/11.84 und EG-Richtlinien
82/499/EWG entstört. bei einem Betrieb mit anderen Geräten, die
Störquellen enthalten, hat der Installateur auf Grund der
Funk-Entstörpflicht dafür zu sorgen, dass die gesamte Anlage den
geltenden Bestimmungen entspricht.
SOMFY-Antriebe in Naßräumen
Somfy-Antriebe haben nach VDE 0700 Teil 228 die Schutzart IP 44.
Die Antriebe sind entsprechend EN 60529 "spritzwassergeschützt". Bei
Einsatz in Naßräumen müssen die VDE-Vorschriften, u.a. 0100/Teile 701,
702 und 737, sowie die Vorschriften der örtlichen EVU und des TÜV
beachtet und erfüllt werden.
